3030铝型材CNC设备XY轴运动模组

　　这套基于3030铝型材搭建的XY轴运动结构，核心面向CoreXY架构的桌面级3D打印机与小型数控雕刻设备开发，在桌面级数字制造场景里，这类结构承担着执行端平面定位的核心作用，无论是FDM工艺中挤出头的热熔沉积路径，还是小型CNC上刀具的铣削走刀，都需要依托该轴系完成X、Y两个方向的精准位移。从实际装机的适配场景来看，它既可以用于DIY爱好者自制桌面制造设备，也能作为小型自动化点胶、轻载拾取工位的直线运动单元，在负载不超过五公斤的平面作业场景中，其刚性与运动平顺性完全能满足常规作业需求。

　　整套结构的主体支撑采用标准3030工业铝型材，这种型材的槽宽与截面尺寸经过行业长期验证，两侧的T型槽可以直接滑入T型螺母，无需在型材本体上额外打孔攻丝，不管是后期加装限位开关、拖链支架，还是调整两端同步轮的张紧位置，都能在不破坏主体结构的前提下完成调整。型材的截面惯性矩经过核算，在三百毫米左右的有效行程下，自重带来的下挠量可以控制在0.1毫米以内，对于桌面级设备的精度要求来说，这个变形量完全在可接受范围内，不需要额外增加加强筋来额外增重。

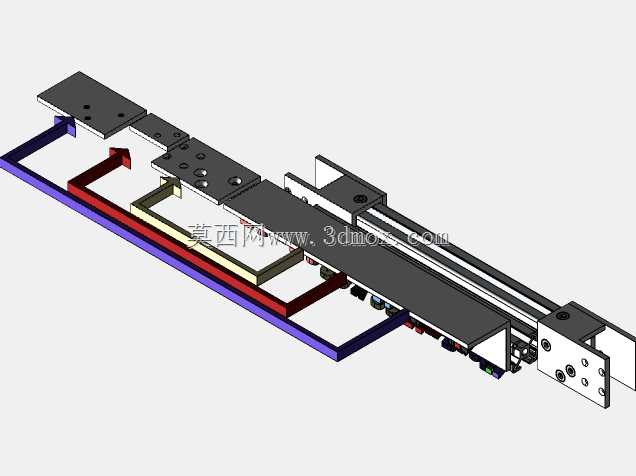

　　设计思路上，这套结构没有采用复杂的铸造机身或者一体化机加工件，全部采用标准件拼装的思路，两端的支撑座直接固定在铝型材端面，用来安装同步带轮与导向轴，整个传动路径采用CoreXY经典的闭环同步带布局，两根同步带分别由两个步进电机驱动，通过带轮的换向组合，实现两个电机协同控制X、Y方向的运动，这种布局的优势在于将驱动电机固定在设备机架上，运动部分只保留滑块与执行端安装板，大幅降低了运动部件的重量，高速运动时的惯性更小，启停的响应速度更快，也能减少运动过程中的振动。

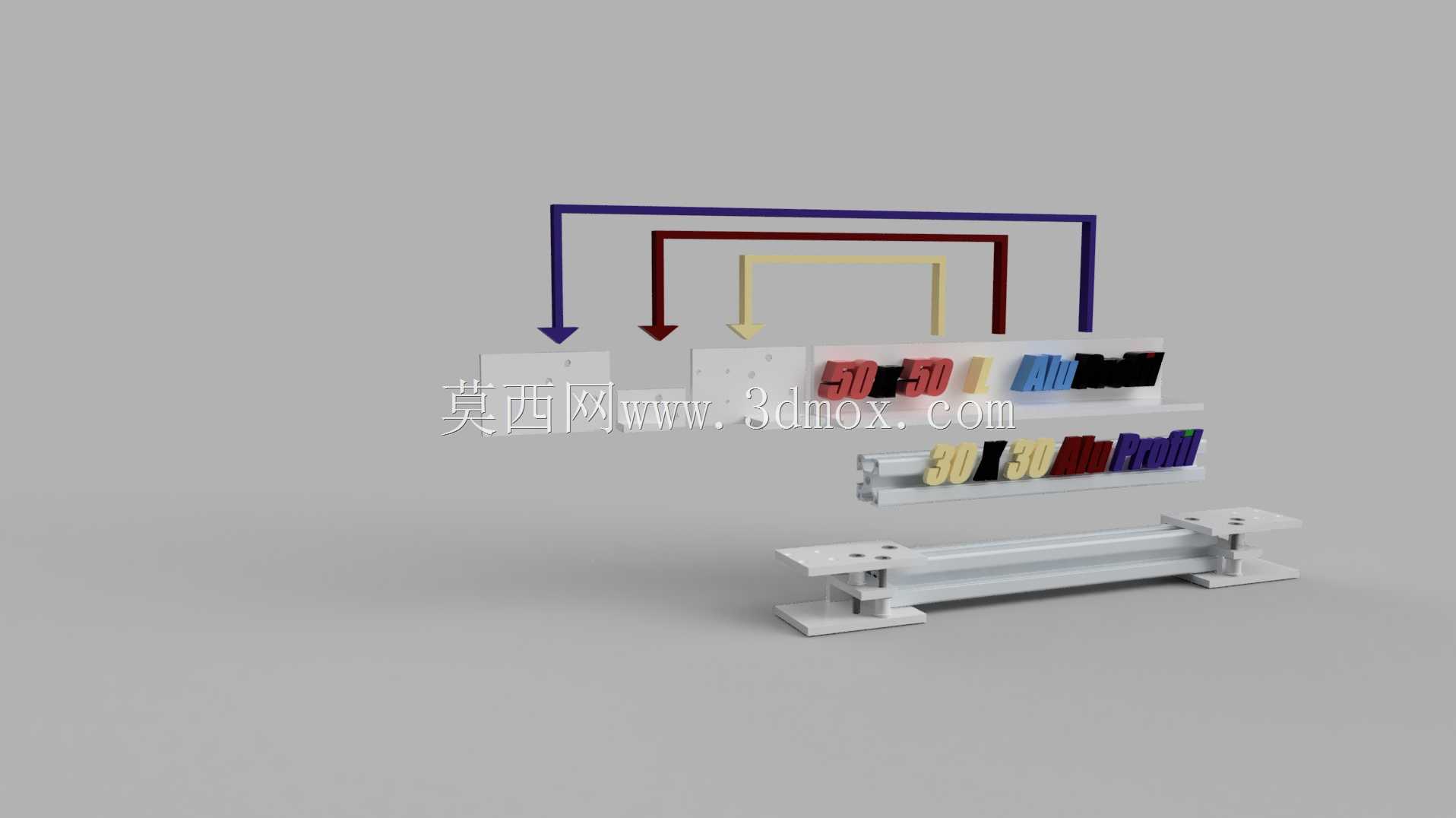

　　从安装边界来看，整套轴系的宽度与3030铝型材的宽度保持一致，长度方向可以根据实际需求裁切不同长度的铝型材来调整行程，不需要修改两端支撑座的三维模型，这种模块化的设计让不同行程的设备衍生变得非常简单。两端的安装座预留了标准的螺栓孔位，可以直接固定在设备的底板或者立式框架上，执行端的安装板预留了通用的安装孔距，不管是加装E3D系列的挤出头，还是固定功率几十瓦的主轴电机，都可以直接通过孔位匹配安装，不需要额外设计转接板。

　　导向部分采用了直线光轴搭配直线轴承的组合，这种组合的成本低，运行阻力小，在日常的轻载作业中，维护只需要定期在光轴表面涂抹润滑脂，就能保证长时间的运行平顺性。同步带的张紧结构直接集成在两端的支撑座上，通过调整螺栓就能改变带轮的中心距，不需要额外增加张紧轮，既简化了结构，也减少了传动路径上的冗余部件，降低了同步带运行时的跳动。整个装配过程不需要特殊的工装夹具，只需要使用内六角扳手就能完成全部组装，对于小批量试制的场景来说，这种设计可以大幅缩短装机周期，也降低了零件的加工成本。

　　在实际运行的逻辑上，两个电机同向转动时，执行端会沿着X轴方向移动，反向转动时则沿着Y轴方向移动，这种传动方式对控制系统的适配性很好，主流的开源3D打印机固件都能直接支持，不需要额外编写复杂的运动学算法。结构上的所有受力点都经过了对称设计，运动过程中两侧的导向轴受力均匀，不会出现偏载导致的轴承卡顿问题，长期运行后也能保持稳定的定位精度。
