适配长规格2020铝型材的VORON前引导轮结构

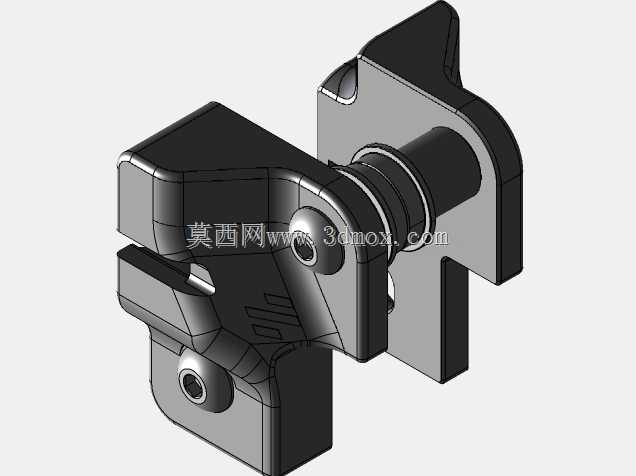

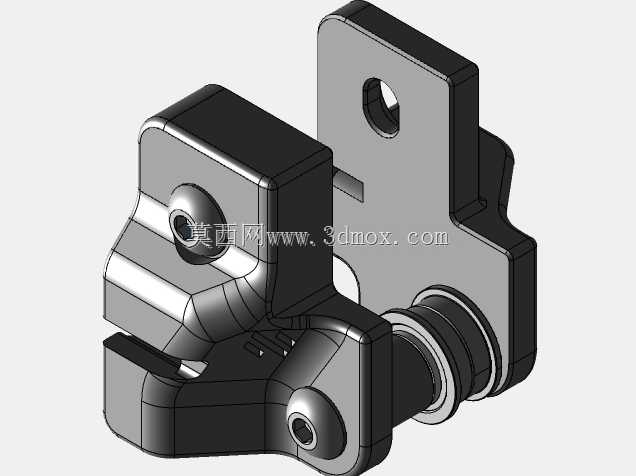

　　在桌面级FDM 3D打印机的DIY改装与迭代优化场景中，VORON系列机型的运动导向部件适配性一直是结构改装的核心关注点，尤其是采用2020铝型材作为框架主体的机型，传统前引导轮的安装位往往仅适配标准长度型材，当用户为了拓展打印幅面、增加辅助安装位而选用更长规格的2020-I型材时，原有引导轮会出现安装干涉、导向行程不足、皮带张紧调节余量不够的问题，这款适配长规格2020型材的前引导轮结构，正是针对这类实际改装痛点完成的结构优化设计。从实际装机的功能表现来看，该引导轮承担着X轴前端传动皮带的导向、张紧力传导以及运动端限位的多重作用，区别于常规短型材适配的引导轮结构，这款部件在安装基座的延伸长度上做了针对性调整，

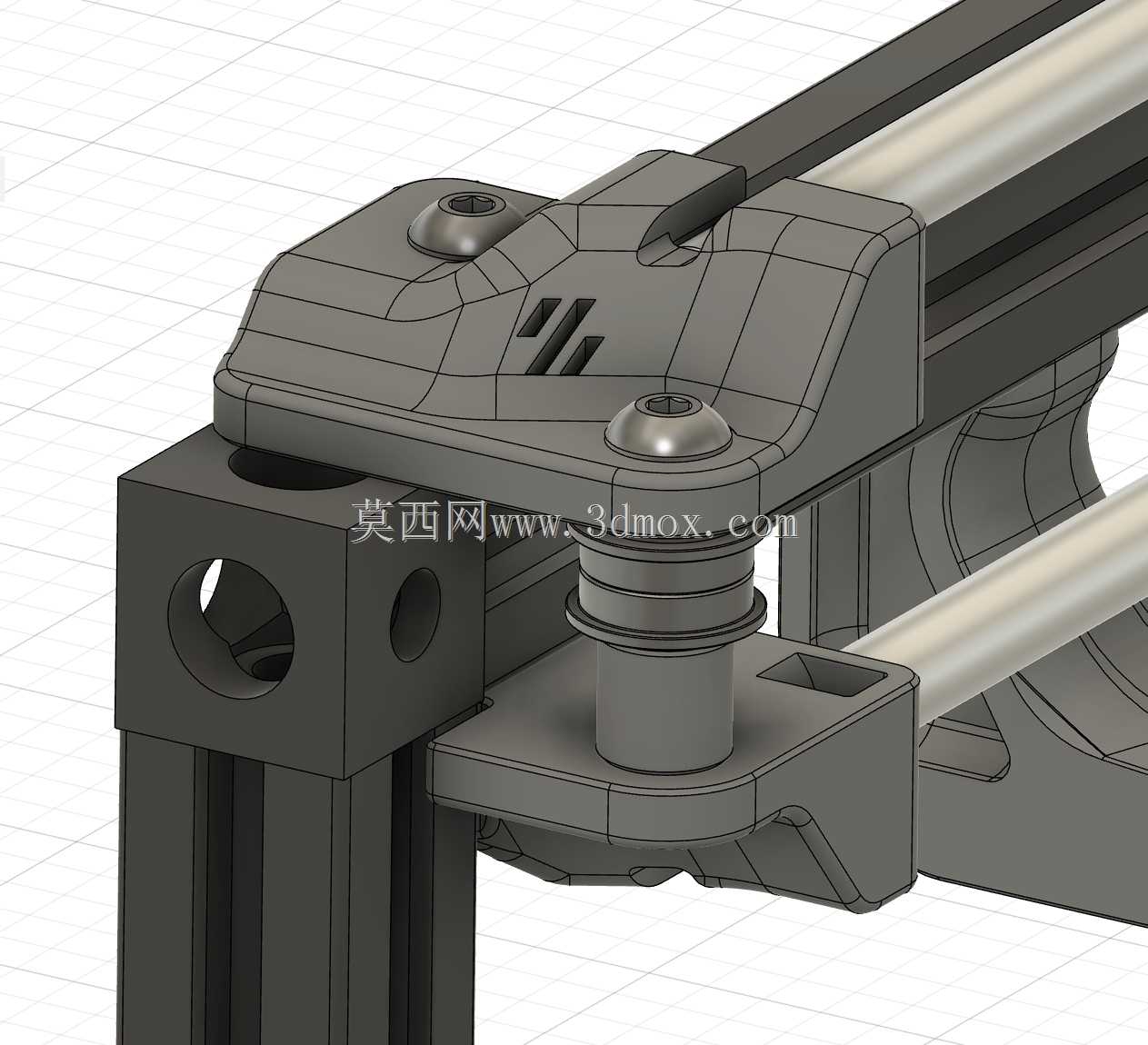

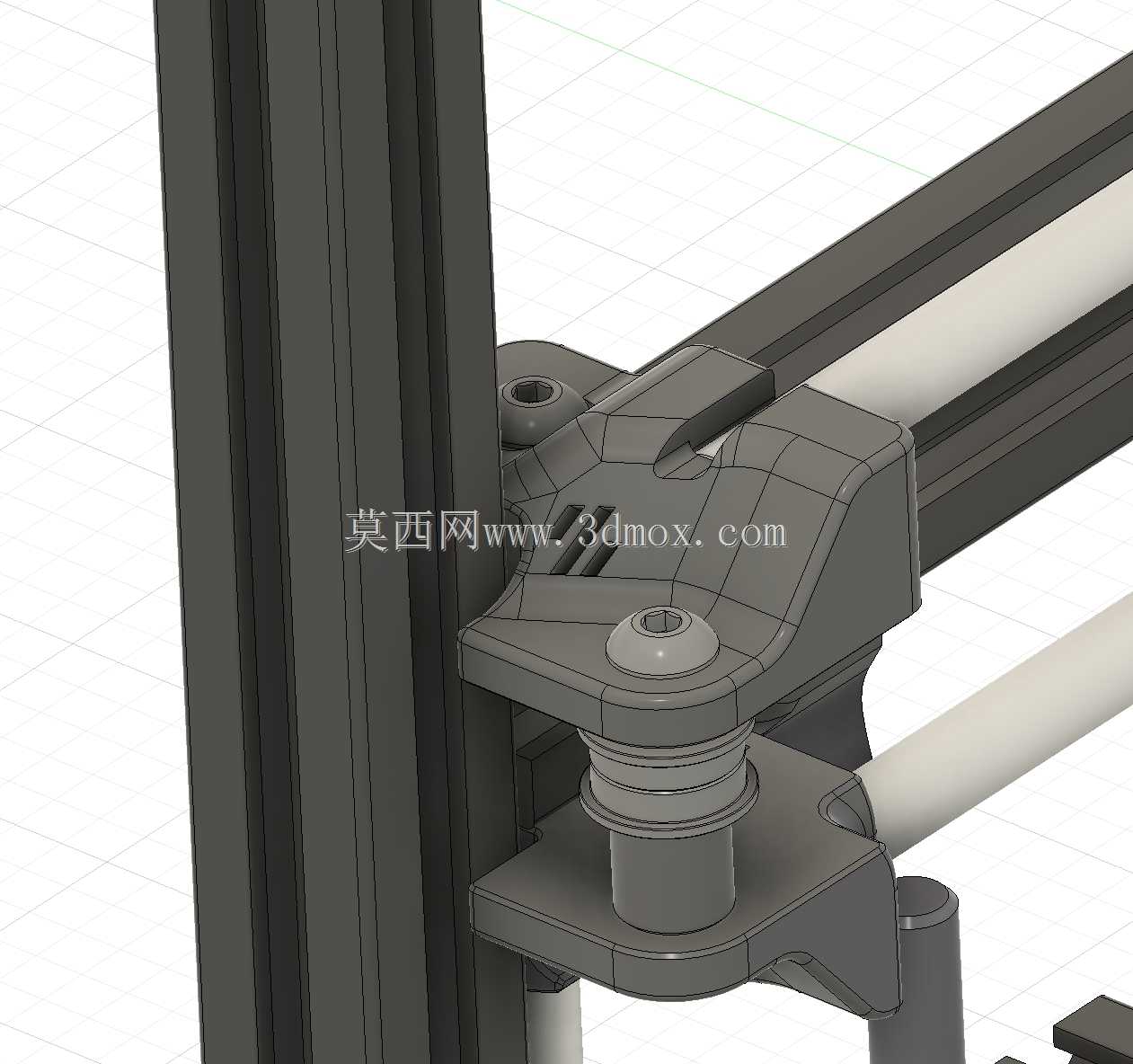

　　安装贴合面完全匹配2020铝型材的槽道间距，固定孔位的中心距严格对齐型材端面的标准安装孔，不需要用户对铝型材做二次钻孔、铣削加工，直接通过标准T型螺母和内六角螺丝即可完成固定，安装边界完全覆盖长规格2020-I型材的前端安装区域，不会与型材上安装的其他附件比如拖链固定座、线槽、端盖等部件产生空间干涉。从设计思路上看，这款引导轮没有采用一体化的轮体与基座结构，而是做了分体式的功能分区：基座部分采用贴合铝型材侧面的直角贴合结构，增大与型材的接触面积，避免长期受皮带拉力出现基座偏转、螺丝松动的问题；轮体部分的转动副预留了标准轴承的安装位，轮槽的宽度匹配常用的6mm宽度同步带，轮缘的高度做了加高处理，防止皮带在高速往复运动中出现跳齿、

　　脱槽的问题；张紧调节的结构集成在基座侧面，不需要额外加装独立的张紧器，通过调节螺丝的进给量即可精准控制皮带的张紧力度，调节行程比常规引导轮增加了40%，完全适配长型材带来的传动距离增加后的张紧调节需求。从外形尺寸的控制来看，整个引导轮组件突出铝型材表面的高度控制在18mm以内，不会超出VORON机型前端的外轮廓边界，不会影响前门的开合、前面板附件的安装；基座的厚度做了局部减薄处理，在保证结构强度的前提下尽可能减少打印耗材的使用，同时在受力集中的螺丝安装位、轮轴支撑位做了加强筋设计，避免长期受交变载荷出现结构开裂、形变的问题。在实际装机测试场景中，这款引导轮适配长2020-I型材的VORON机型改装后，X轴的往复运动平顺性有明显提升，

　　皮带运行过程中的抖动量大幅降低，不会出现传统短引导轮在长行程传动中皮带蹭到型材槽道、运行阻力增大的问题；安装过程中不需要对原有框架做破坏性修改，所有安装位完全兼容原有标准件，用户只需要替换原有引导轮部件即可完成升级，不需要额外采购其他非标配件。从结构细节的处理来看，轮体的转动面做了限位凸台设计，轴承安装后不会出现轴向窜动，基座与铝型材的贴合面做了细微的防滑纹路处理，即使螺丝的锁紧力没有达到最大值，也不会因为长期的振动出现基座滑移的问题；引导轮的出线位、皮带导入位做了圆角过渡处理，避免皮带长期运行过程中被锐边磨损，延长同步带的使用寿命。针对长型材框架刚性略低于标准长度型材的特点，这款引导轮的基座在与型材连接的位置做了跨槽设计，一个安装件同时覆盖铝型材的两个相邻T型槽，固定点的分布更分散，相当于在前端给铝型材做了局部的结构加强，减少长型材在高速运动中的震颤量，间接提升打印过程中的运动稳定性，减少打印件表面出现振纹的概率。
