封闭式框架结构桌面级FDM熔融沉积成型设备

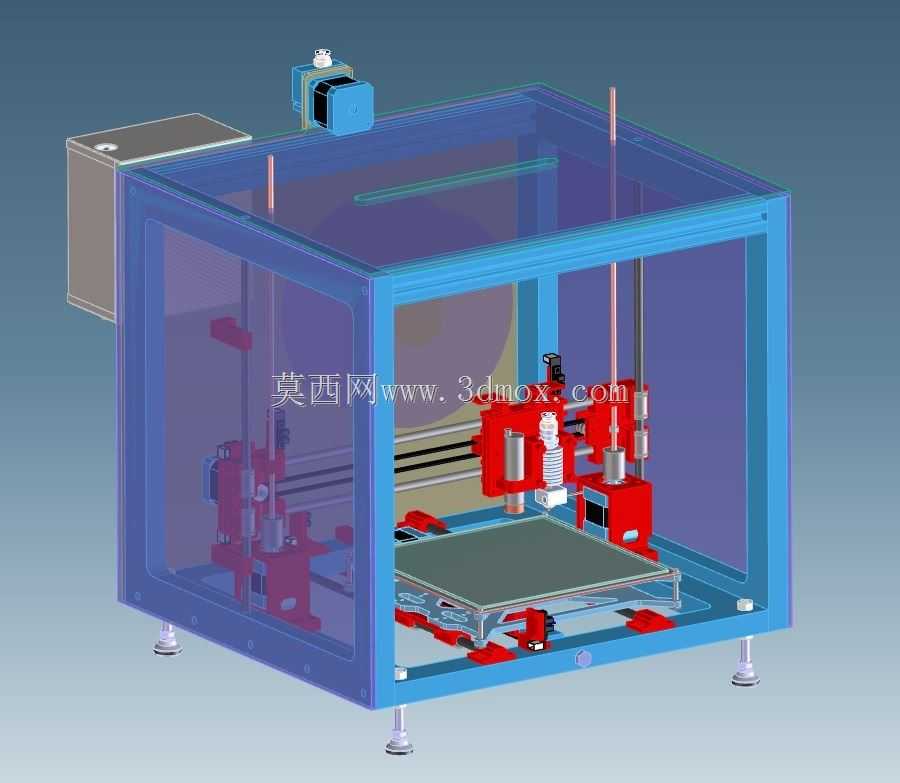

　　这款桌面级增材制造设备采用全封闭透明防护框架设计，整体以蓝色铝型材作为主体支撑骨架，外围搭配高透亚克力板材作为围护结构，既能够在打印过程中阻隔内部运动部件的外露风险，也可以减少打印区域的温度波动，对于ABS等易出现翘曲变形的工程材料打印，能够提供相对稳定的腔体温场环境。设备底部配置四个可调式支撑脚杯，可根据放置台面的平整度进行高度微调，保证整机水平度，避免打印过程中因为台面倾斜导致的层纹偏移、模型错位问题，脚杯的调节行程预留了15mm的调整空间，适配多数不平整的工作台面安装需求。

　　从功能布局来看，设备的核心运动组件采用十字轴传动结构，X轴与Y轴分别负责打印头的横向与纵向移动，Z轴通过双光杆导向结构带动打印平台做垂直方向的升降运动，传动部分搭配同步带与线性轴承组合，在保证运动精度的同时控制了整体制造成本，适合小批量定制件、教学实训样件、产品设计手板的快速制作场景，常见于高校创客空间、工业设计工作室、小型研发部门的样件试制环节，无需复杂的车间配套条件，普通办公桌面即可完成部署使用。

　　打印头部分采用单挤出机设计，集成了加热块、喉管散热组件与进料机构，可适配1.75mm直径的通用打印耗材，挤出机构的安装座预留了传感器加装位置，后期可根据使用需求拓展断料检测、自动调平组件。打印平台采用平板式结构，表面可搭配柔性贴膜或者玻璃基板，保证模型首层附着效果，平台的加热模块集成在基板下方，能够根据耗材类型调整平台表面温度，减少模型底部翘曲概率。设备顶部预留了耗材悬挂安装位，可直接挂载1kg规格的标准耗材卷，减少耗材进料过程中的阻力，避免因为进料拉扯导致的挤出不均问题。

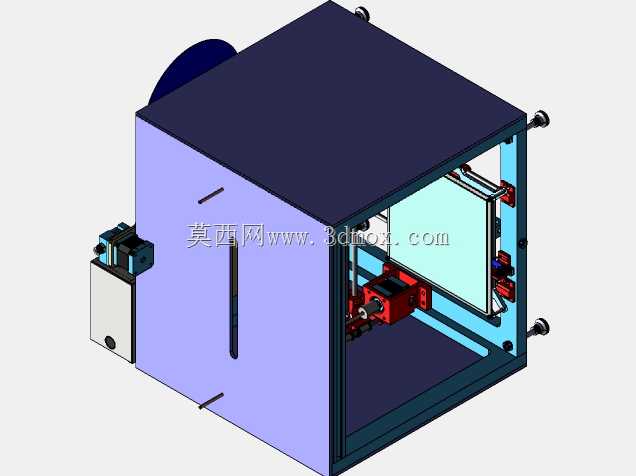

　　框架侧面的独立电控箱采用分离式布局，将主控板、电源模块与运动腔体隔开，避免打印腔体内的高温影响电子元器件的工作稳定性，电控箱表面预留了散热通风槽，配合内部的散热风扇可形成稳定的散热风道，长时间连续打印也不会出现元器件过热保护的问题。设备的操作与外接接口统一布置在电控箱侧方，方便走线与日常操作维护，整体的走线全部隐藏在铝型材的槽道内部，既提升了外观整洁度，也避免运动过程中管线剐蹭打印部件。

　　在设计思路上，这款设备优先考虑了桌面场景的使用友好性，整体外形尺寸控制在450mm450mm500mm的区间内，不会占用过多桌面空间，有效打印行程覆盖200mm200mm200mm的常规尺寸需求，能够满足绝大多数日常手板、工装夹具、创意模型的制作尺寸要求。框架的拼接采用标准角码连接方式，后期维护拆卸时无需特殊工具，即可完成框架的拆解与组件更换，亚克力围护板采用插槽式安装，不需要额外打胶固定，更换维护时直接抽出即可，降低了后期的使用维护成本。

　　设备的运动部件全部布置在框架内部，透明围护板可以直观观察整个打印过程，同时避免操作人员误触高温打印头或者运动的传动组件，提升使用过程中的安全性。Z轴的双光杆平行度在装配时通过定位销保证，减少长期使用后的平台倾斜问题，传动同步带的张紧机构设计在型材端部，不需要拆解外框即可完成同步带张紧度的调整，日常保养操作十分便捷。进料机构的挤出轮采用齿形结构，增大与耗材的摩擦力，减少耗材打滑导致的出料不足问题，散热风扇的风道直接对准喉管散热段，避免耗材提前软化导致的堵头故障。
