运动相机通用铰接式连接臂结构设计

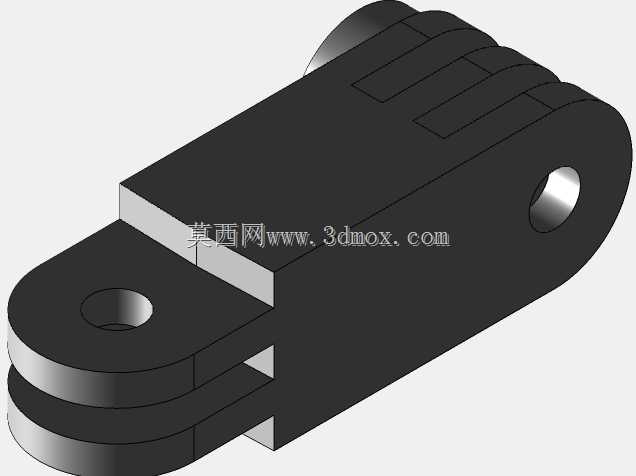

　　这款铰接连接臂是专为运动相机拓展挂载场景设计的结构件，日常户外拍摄、车载记录、极限运动机位固定等场景都能见到这类结构的身影，它的核心作用是在相机与各类挂载基座之间提供可调节的角度支撑，同时保证连接刚性，避免拍摄过程中出现机位偏移、画面抖动的问题。从结构设计逻辑来看，整体采用分体式铰接布局，主体分为两个对接端，一端是标准的三齿插片结构，匹配运动相机原厂的两齿插槽接口，插片上预留的通孔用于穿装锁紧螺丝，安装时将插片嵌入相机底部的连接槽，对准孔位拧入指拧螺丝即可完成固定，这种齿状咬合结构能在螺丝锁紧后提供足够的抗扭转力矩，哪怕是高速运动、强震动场景下也不会出现接口松脱的问题。另一端是单耳铰接座，同样预留同轴通孔，用于对接头盔支架、

　　胸带底座、自拍杆延长杆等各类挂载基座，两个连接端之间的主体段做了加厚的实体结构，没有多余的镂空减重设计，毕竟这类配件本身尺寸不大，整体重量控制在几克级别，过度镂空反而会降低结构强度，在意外磕碰时容易出现断裂。主体侧面做了多道平行的防滑凹槽，实际安装调整角度时，手指可以捏住主体段发力，不会因为表面光滑出现打滑，方便单手完成角度调整和螺丝锁紧操作。铰接部位的配合间隙做了严格控制，单边间隙控制在0.1mm以内，既保证转动调节时的顺畅度，不会出现卡滞、阻尼不均的问题，又能避免间隙过大导致的角度旷量，锁紧后不会出现机位低头、偏移的情况。从安装边界来看，两端铰接孔的中心距控制在30mm左右，整体最大宽度不超过20mm，

　　厚度方向尺寸控制在12mm，属于紧凑型设计，不会在挂载时占用过多空间，也不会因为结构突出过多导致磕碰损坏。两端的安装孔直径统一为标准的M5螺纹适配尺寸，兼容市面上绝大多数运动相机的通用锁紧螺丝，不需要额外定制专用紧固件，用户替换安装时可以直接用原厂配件完成装配。材料选型上这类结构通常采用玻纤增强尼龙注塑成型，兼顾足够的结构强度和一定的韧性，低温环境下也不会出现脆断问题，同时表面做哑光磨砂处理，避免户外强光下出现反光干扰拍摄画面。设计过程中特意做了应力分散处理，在铰接孔的周边做了局部加厚，插片与主体连接的位置做了圆角过渡，避免应力集中导致的受力断裂，毕竟极限运动场景下配件可能会受到冲击载荷，应力集中位置很容易在反复受力后出现裂纹。

　　实际使用时，这款连接臂可以实现单轴180度范围内的角度调节，用户可以根据拍摄需求调整相机的俯仰角度，不管是第一视角拍摄、低角度跟拍还是高位俯拍都能找到合适的机位，搭配多段同类型连接臂组合使用时，还能拓展更多维度的角度调节能力，满足复杂场景的机位架设需求。结构上没有多余的活动部件，整体可靠性很高，不需要日常维护，长期户外使用也不会出现锈蚀、卡滞的问题，适配除了GoPro之外的所有采用同款标准接口的运动相机，通用性很强。
