集成生物识别功能POS终端结构设计

　　做商用终端结构设计快十年，经手的收银类设备不下三十款，这款集成生物识别的POS终端结构，是去年给连锁零售客户做定制方案时搭的三维数模，当时客户提的核心需求是把常规收银、会员身份核验、小票打印三个模块整合到一台壁挂式设备里，不能像传统分体设备那样占柜台空间，还要适配门店现有弱电安装位。

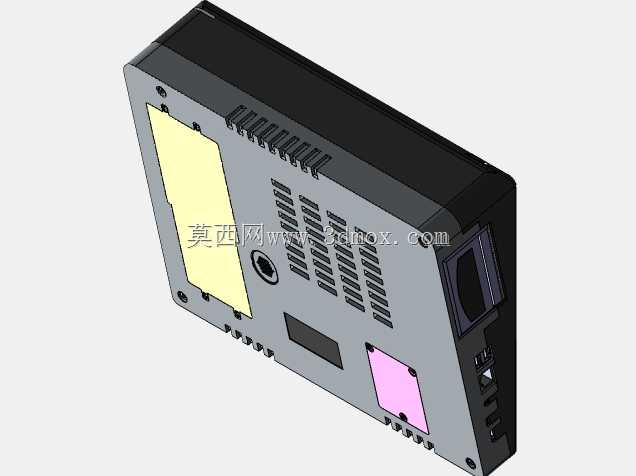

　　先从安装边界说，当时客户给的安装预留位是墙面86盒上方的180mm宽区域，所以整机外形尺寸卡到178mm宽、220mm高、42mm厚，背部预留了两个M4挂装孔，孔距严格对齐标准86盒的安装孔位，同时底部留了12mm的走线槽，方便RJ45网线、12V直流供电线从墙面暗管直接接入，不用明线外露。整机外壳采用ABS+PC混合材质注塑，前壳做了1.2mm的壁厚，背部散热区域做了0.8mm的壁厚加格栅加强筋，既保证整体抗冲击强度，又能控制整机重量在1.2kg以内，挂装后不会出现墙面下坠的问题。

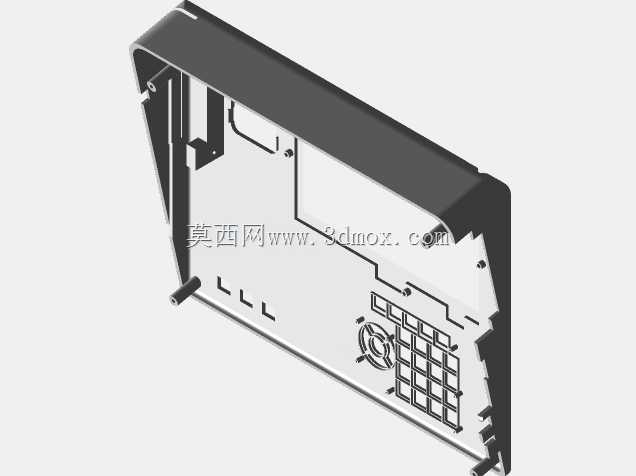

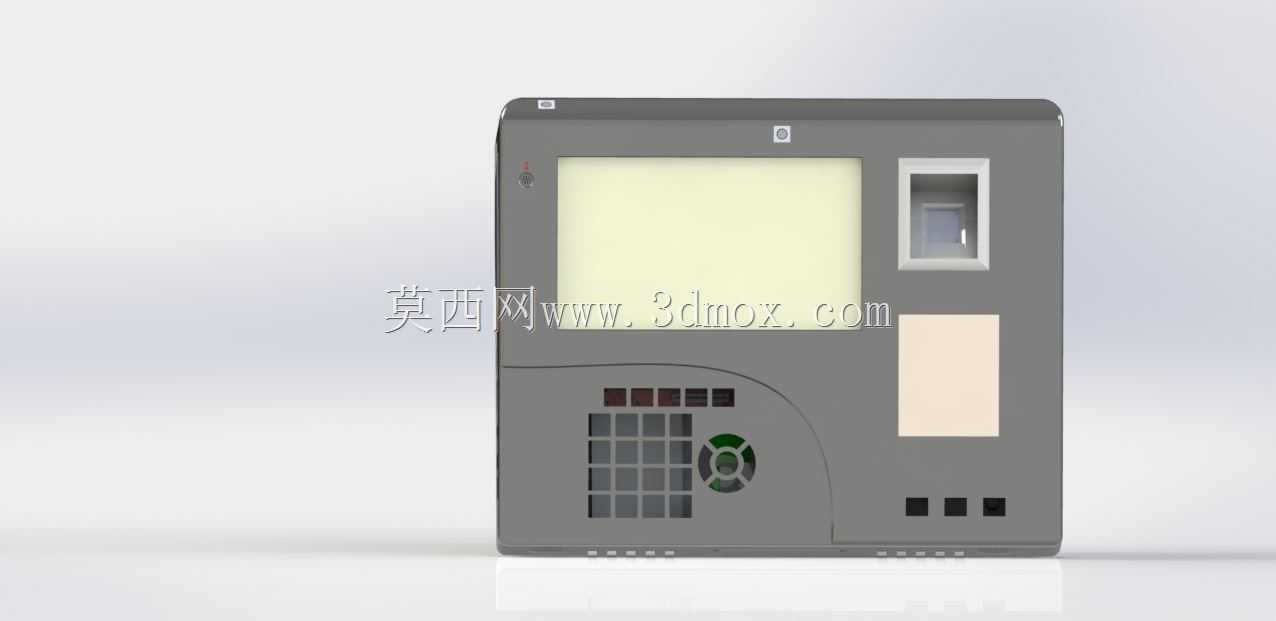

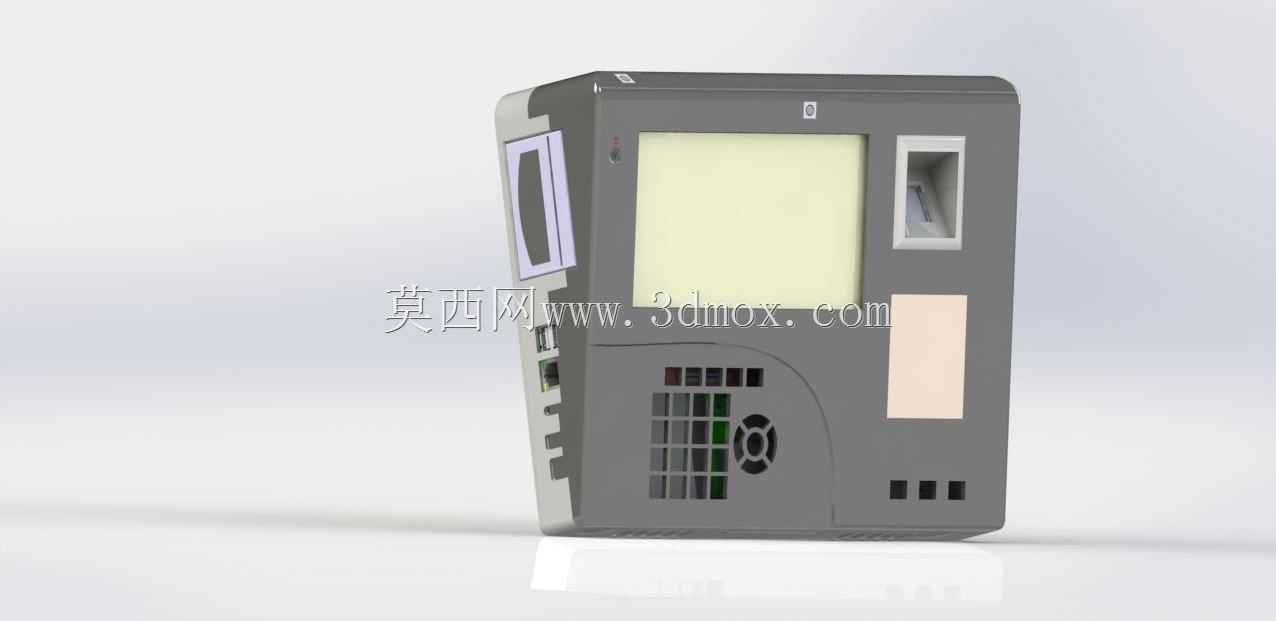

　　功能模块的布局是当时改了三版才定的，最开始把指纹识别模块放在正面右下角，客户测试的时候发现收银员操作时容易误触，后来调整到正面靠下的居中位置，做了1.5mm的下沉式设计，手指放上去的时候刚好贴合指腹角度，识别窗口周围做了一圈0.3mm的凸边，避免日常磨损刮花识别镜片。磁卡读卡器的卡槽放在设备右侧边，卡槽做了15度的倾斜导向角，卡片插进去的时候不用刻意对齐，顺着导向角就能滑入读卡位，卡槽内部做了弹片式的卡紧结构，卡片插入后不会因为设备晃动出现读卡中断的问题。RFID识别模块放在前壳左侧的黄色屏蔽罩区域，当时特意给这个模块做了独立的金属屏蔽罩，避免和旁边的指纹模块、摄像头模组出现信号干扰，识别距离控制在0-5cm，刚好适配门店的会员RFID卡，不会出现邻道误识别的问题。

　　打印模块用的是58mm规格的热敏打印单元，放在设备顶部靠后的位置，出纸口做了锯齿状的撕纸边，角度调整到45度，小票打印出来后顺手就能撕断，不用额外拉扯。打印单元的纸仓盖做了卡扣式设计，不用螺丝刀就能打开换纸，纸仓内部预留了直径30mm的纸卷空间，能容纳常规的15米长热敏纸卷，满足门店一周左右的使用量不用换纸。两个摄像头模组的布局当时纠结了很久，一个用于生物识别的人脸核验，一个用于常规的付款码扫描，最后把人脸核验摄像头放在正面上方居中位置，做了8度的仰角，适配成年人站立时的人脸高度，付款码扫描摄像头放在指纹模块旁边，做了12度的俯角，顾客出示付款码的时候不用抬手太高就能对准扫描窗口。

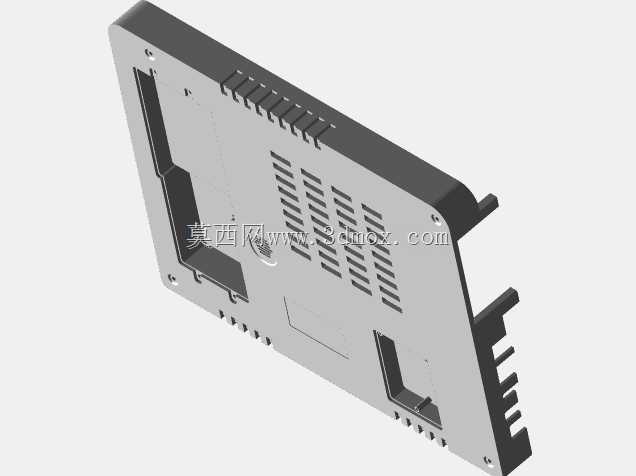

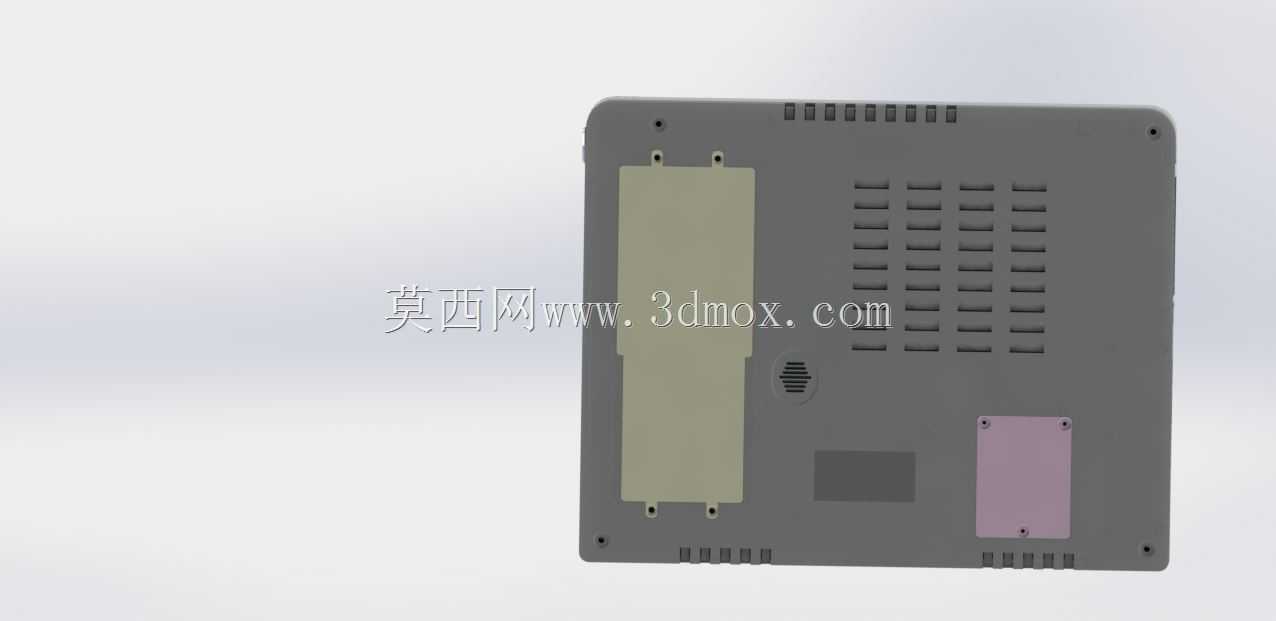

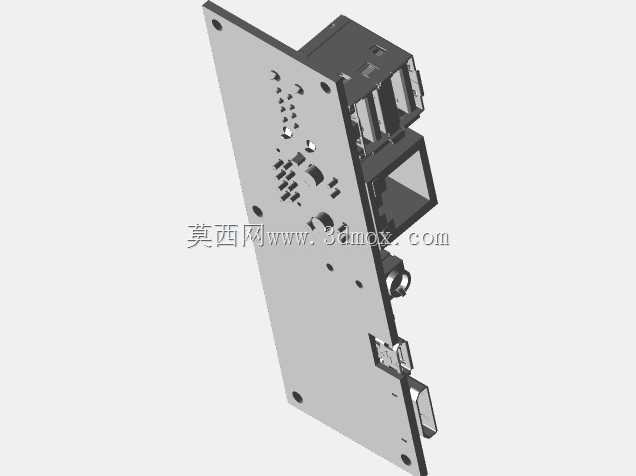

　　接口部分除了背部的RJ45网口、DC供电口，还在侧边预留了一个USB调试口，平时用橡胶塞堵住，售后维护的时候打开就能接调试设备，不用把整机从墙上拆下来。散热设计上，背部的格栅开孔刚好对应内部主板的主控芯片、电源管理芯片位置，格栅开孔率做到35%，既能保证散热风量，又能防止小飞虫、灰尘进入设备内部，主板和外壳之间留了2mm的空气对流层，长时间连续工作时外壳表面温度不会超过38度，符合商用设备的安规要求。

　　当时做结构校核的时候，特意做了1米高度的跌落仿真，四个角做了R3的圆角过渡，内部的模块都用EVA泡棉做了0.5mm的缓冲间隙，日常安装、搬运过程中轻微磕碰不会损坏内部元件。所有的内部固定柱都做了铜嵌件设计，反复拆装不会出现螺柱滑牙的问题，适合门店后期的模块升级维护。
