星战主题破损光剑手柄结构设计

　　这款光剑手柄的结构设计，核心服务于影视道具复刻与爱好者定制收藏场景，同时兼顾3D打印制作的落地可行性，在还原原作破损视觉特征的前提下，对内部装配逻辑做了适配民用加工条件的优化。从实际使用场景来看，该结构既可以作为静态展示摆件的核心部件，也可通过预留的安装位加装发光组件、音效模块，做成可互动的cosplay道具，适配漫展展示、主题收藏、影视同人创作等多个使用场景。

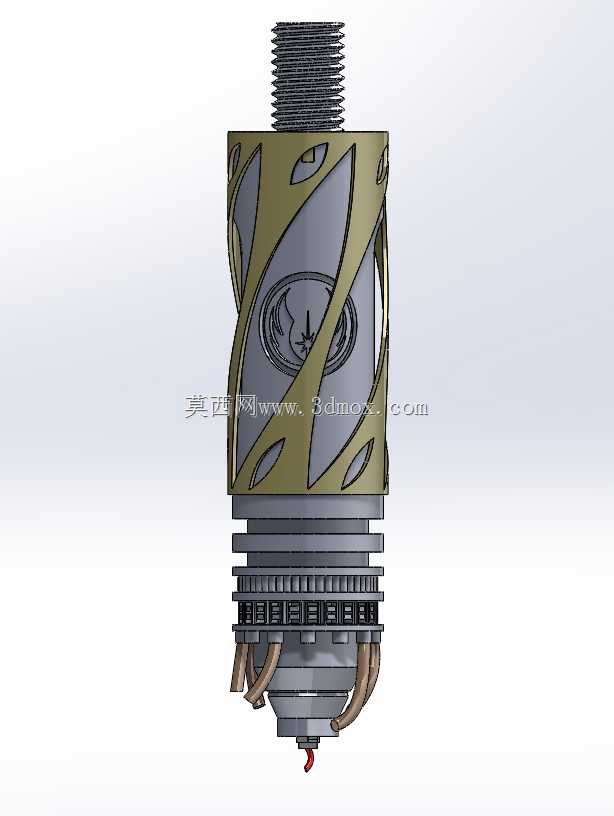

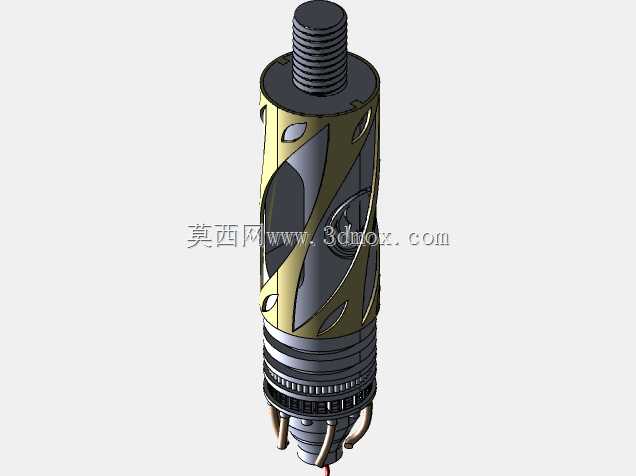

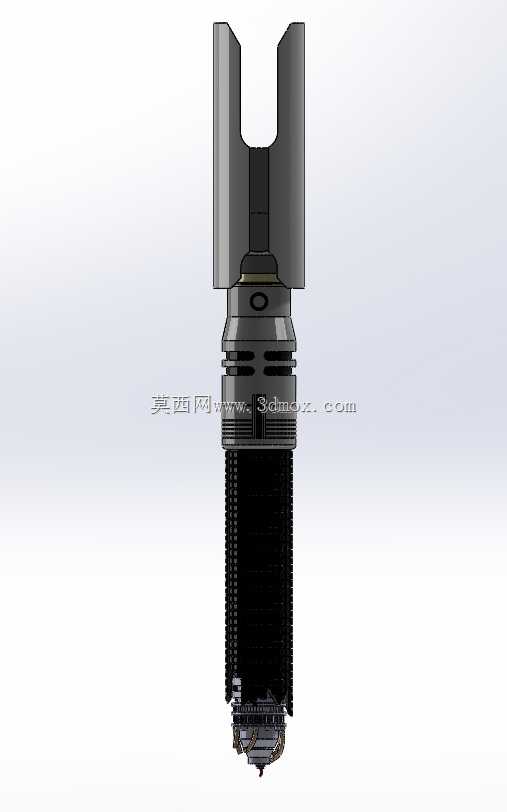

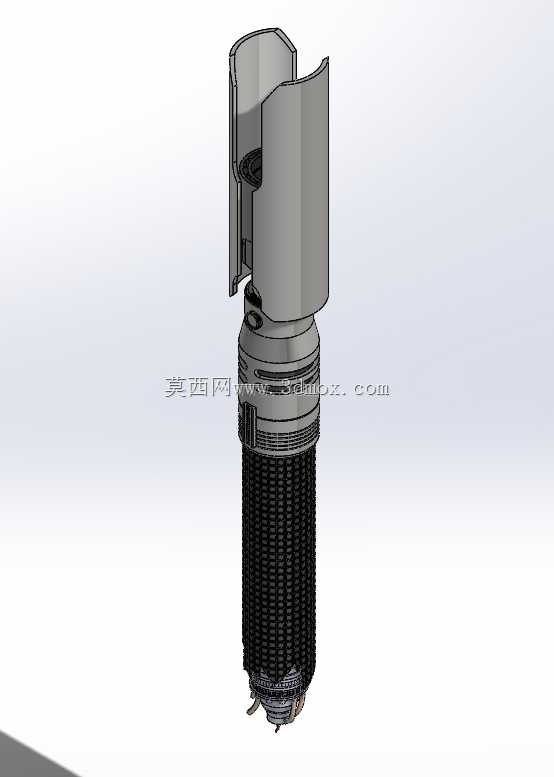

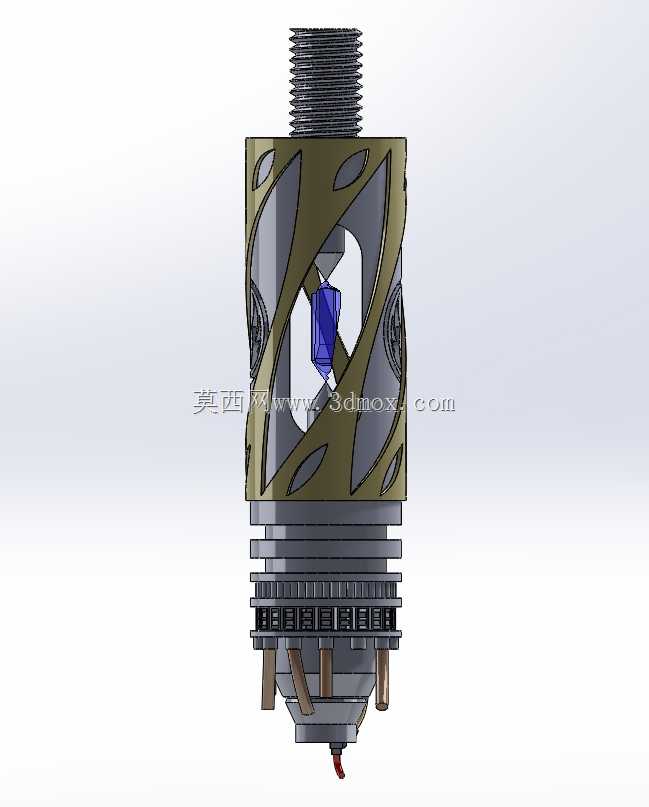

　　设计过程中首先敲定的是顶端的破损叉形结构，这部分是识别该款光剑的核心特征，原作中该位置是光剑受外力冲击后断裂形成的不规则缺口，建模时没有做完全随机的毛边处理，而是将缺口边缘做了0.3mm的圆角过渡，既保留了破损的视觉质感，又避免3D打印后出现尖锐毛刺，同时也能减少打印过程中支撑拆除后的打磨工作量。手柄主体的握持段做了密集的环状防滑纹理，每道环槽的深度控制在0.8mm，槽宽1.2mm，间距2mm，这个尺寸参数是参考了常规运动器材握把的防滑纹理设计，既能够保证握持时的摩擦力，又不会因为槽缝过深积攒灰尘，日常擦拭维护也更方便。

　　在安装边界的处理上，手柄内部预留了直径7/8英寸的通用安装孔位，这个尺寸是目前市售多数光剑发光内胆、音效模块的通用适配尺寸，使用者不需要额外做扩孔或者衬套处理，就可以直接采购标准配件完成组装。考虑到部分爱好者不具备螺纹加工的条件，建模时将原本设计的分体螺纹连接结构做了双方案预留：如果具备精密打印或者后期攻丝的条件，可以直接使用预设的M12细牙螺纹段完成各部件的拼接；如果不想承担螺纹对位不准、连接松动的风险，也可以直接将螺纹特征删除，各分段的对接端面预留了0.15mm的涂胶间隙，使用常规的模型胶或者环氧树脂就可以完成牢固粘接，不需要额外做定位工装。

　　手柄中段的调节旋钮位置做了凹凸的防滑齿设计，齿形为直纹滚花样式，齿距0.5mm，这个位置对应光剑的开关、亮度调节等功能按键的安装位，表面的防滑齿既还原了原作的金属加工质感，也能在实际操作旋钮时提供足够的摩擦力，即使戴着手套操作也不会打滑。手柄尾部的悬挂环结构做了一体化设计，环的内孔直径为6mm，足够穿过常规的挂绳、腰带扣，满足cosplay时的随身佩戴需求，同时环与手柄主体的连接位置做了R2的过渡圆角，避免应力集中导致悬挂位置断裂，提升整体结构强度。

　　从结构分层来看，整个手柄分为顶端破损段、中段功能区、握持防滑段、尾盖四个独立分段，各分段的对接端面都做了止口定位设计，止口的配合公差设置为0.2mm，即使是采用FDM工艺打印，也能保证各段拼接后的同轴度，不会出现错位、台阶过大的问题。各分段的壁厚统一设置为2.5mm，这个厚度既能够保证打印后的结构强度，不会因为轻微磕碰就出现开裂，也不会因为壁厚过大导致打印时间过长、材料浪费，同时内部预留的空腔足够容纳2节18650电池以及对应的驱动电路板，不需要额外削减内部结构来容纳电子元件。

　　在细节特征的处理上，手柄表面的做旧痕迹没有采用贴图置换的方式制作，而是直接在实体模型上做出了轻微的磕碰凹痕、磨损倒角，这些凹痕的深度都控制在0.2mm以内，不会影响整体的结构强度，同时打印完成后只需要简单的渗线处理，就能做出金属磨损的旧化效果，不需要后期手工雕刻做旧，降低了后期处理的门槛。考虑到不同打印工艺的适配性，所有外表面的特征都没有做小于45度的悬空面，除了顶端缺口位置需要少量支撑外，其余位置都可以实现无支撑打印，大幅减少后期打磨的工作量，即使是入门级的桌面3D打印机也能顺利完成制作。
