带LCD屏的Arduino直流电机控制盒结构

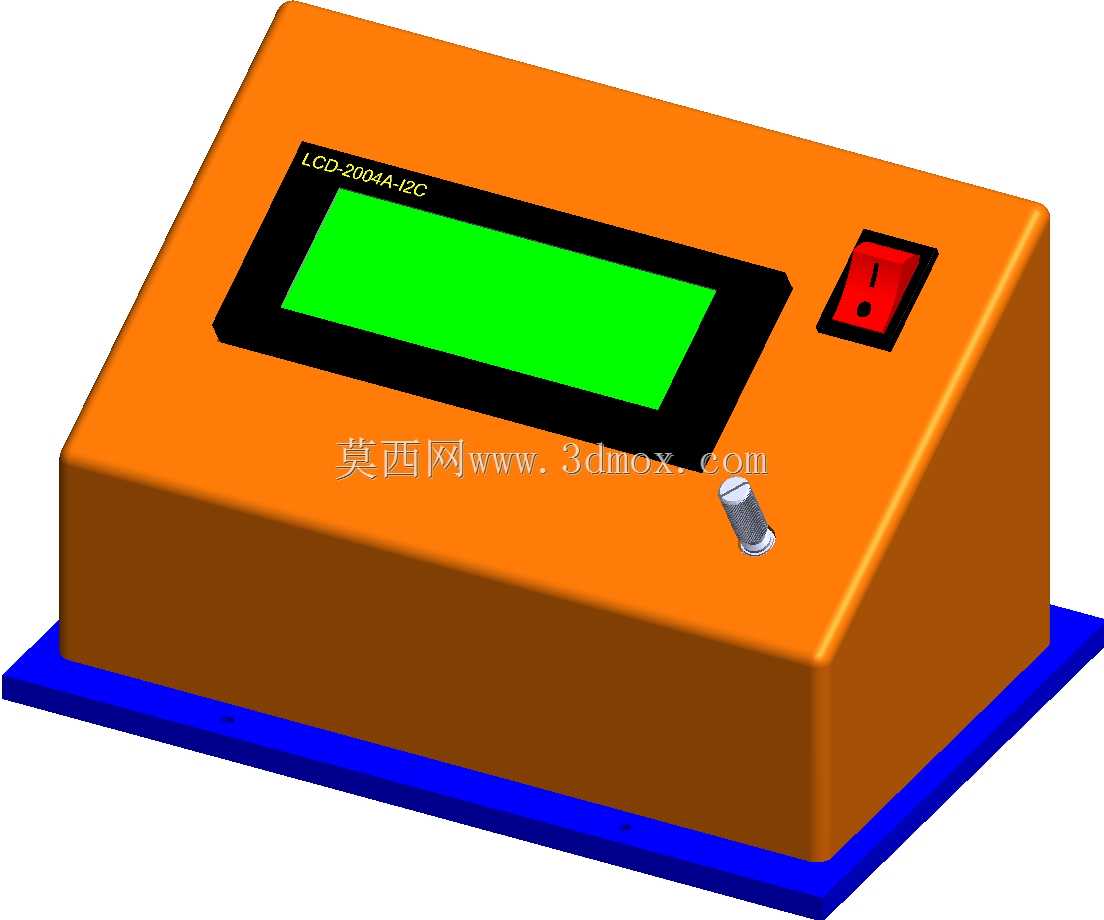

　　这款电控盒主要面向小型直流驱动设备的本地控制场景，常见于桌面级实验装置、小型输送模组、教学演示平台、DIY自动化工位这类需要近距离调整电机运行参数的场合，替代传统零散搭建的面包板接线方案，把驱动、控制、显示、电源开关全部整合到独立壳体内，避免外露接线误碰、积灰导致的接触不良问题。从结构设计来看，壳体采用斜切顶面的造型，并非单纯的外观处理，操作人员站在设备前方时，视线与LCD2004屏幕形成自然俯角，不需要刻意弯腰或者垫高设备就能清晰读取屏幕上的转速、转向、运行时长这类参数，比纯平顶面的电控盒人机交互效率更高。底部延伸出的蓝色安装法兰边，是整盒的安装基准，法兰上预留的安装孔位可以直接配合M4螺栓固定在设备机架、

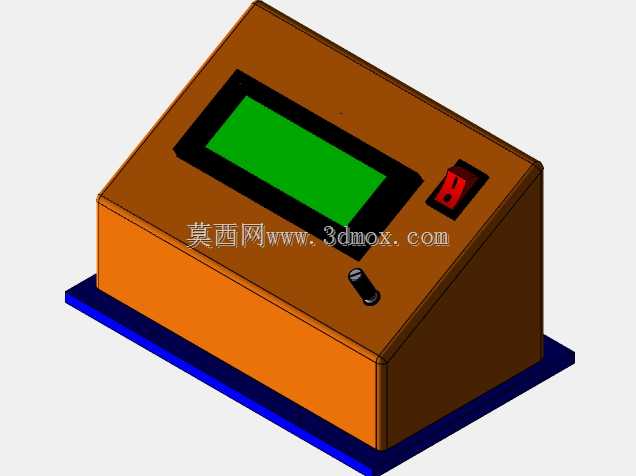

　　铝型材台面或者墙面安装板上，安装边界清晰，不需要额外做转接支架，法兰边比壳体主体宽出12mm，既可以遮盖安装面的加工误差，也能让螺栓锁紧力均匀分布在壳体底部，避免长期使用后壳体变形。顶面的布局完全按照操作频率排布：红色带灯船型开关布置在屏幕右侧，属于上电总控，操作人员右手操作时可以快速触达，开关的安装沉台做了1mm的下沉处理，避免设备搬运过程中误碰断电；LCD屏幕嵌入在顶面的黑色安装框内，屏幕与安装框之间预留0.2mm的装配间隙，配合背面的四个铜柱固定，既可以抵消塑料壳体的成型收缩误差，也能在设备受到轻微振动时避免屏幕松动移位；屏幕下方的金属电位器旋钮，用来手动调节电机输出转速，旋钮的滚花边缘做了防滑处理，旋转阻尼设置在适中区间，

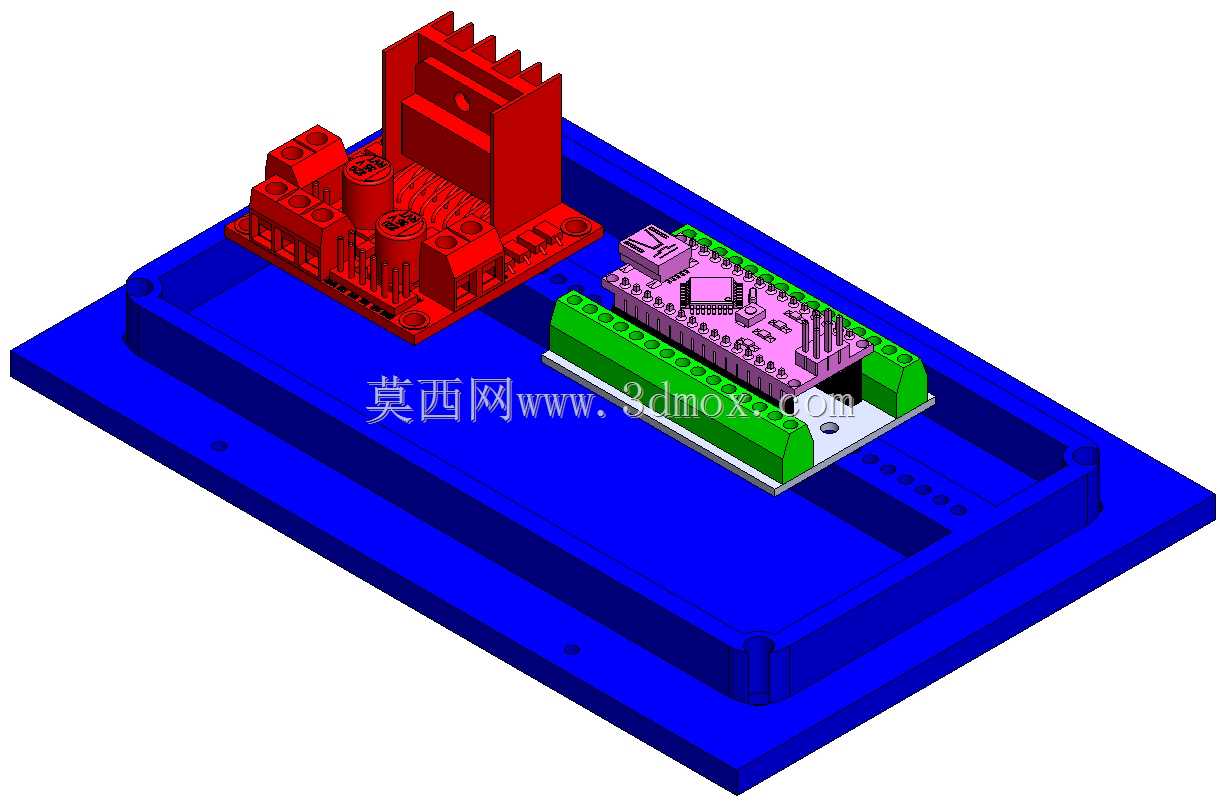

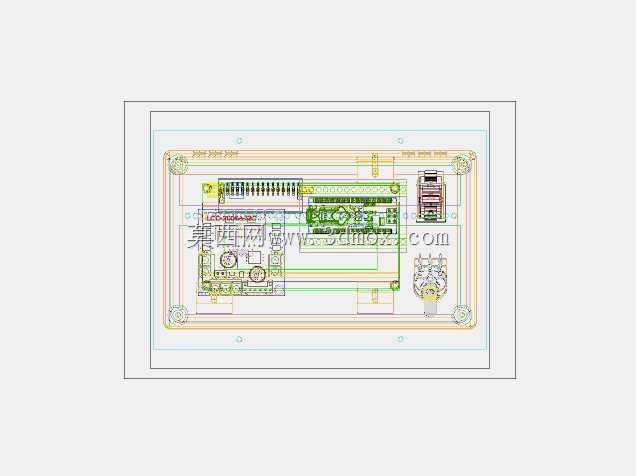

　　调整参数时不会因为轻微触碰出现转速跳变。内部腔体的空间划分也做了针对性规划：L298N驱动模块布置在壳体后侧靠近电源进线的位置，驱动工作时产生的热量可以通过壳体后壁的散热间隙散出，避免热量堆积影响Arduino Nano控制板的运行稳定性；控制板布置在屏幕正下方，屏幕的排线可以直接插接在控制板对应接口上，减少飞线长度；接线端子全部布置在壳体后侧的出线槽位置，电机线、电源线、外部信号输入线都从后侧统一引出，不会干扰正面操作区域。壳体的壁厚设置为2.5mm，采用ABS材质注塑成型的话可以满足常规工业场景的抗冲击要求，边角位置全部做了R3的圆角处理，既可以减少注塑时的应力集中，也能避免操作人员磕碰划伤。这款控制盒支持两路直流电机的正反转、

　　调速控制，LCD屏幕可以实时显示当前的PWM输出占空比、电机运行状态，配合内置的控制程序，还可以实现简单的定时运行、转速闭环显示功能，不需要外接上位机就能完成基础的电机参数调试，对于小型设备的电控集成来说，既减少了接线工作量，也让整体设备的外观整洁度大幅提升。在实际选型适配时，需要注意安装面的平面度不超过0.5mm，避免法兰边锁紧后壳体出现翘曲导致内部电路板受力；进线口需要配合对应直径的电缆防水接头使用，在多尘或者少量溅水的场景下也能可靠工作；电位器的转轴伸出顶面的高度控制在8mm，既方便操作，也不会因为外力磕碰导致转轴弯折。
