梁式传动小型引擎结构三维设计

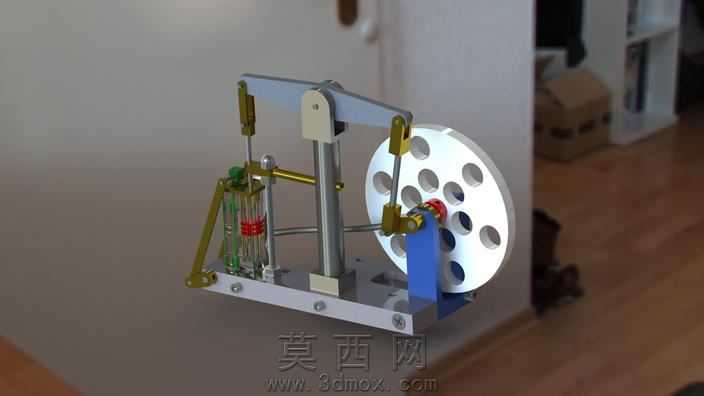

本模型为梁式传动小型引擎的完整三维设计成果，建模阶段采用自底向上的装配设计思路，先对单个零件进行精准参数化建模，再按照实际装配约束完成整体组合。首先针对核心传动部件带孔轮盘进行建模，通过草图绘制轮盘外轮廓与减重孔阵列，采用拉伸切除完成孔位加工特征，保证轮盘的转动惯量符合小型引擎的设计需求；其次完成立式支撑立柱的建模，通过拉伸、倒角特征构建立柱主体，添加安装孔位特征保证与底座的装配精度；梁式摇臂作为动力传递的核心构件，建模时重点还原摇臂的铰接点位，通过旋转、拉伸特征构建摇臂主体，对铰接位置添加圆角特征避免应力集中，保证摇臂摆动过程中的结构稳定性。气缸组件部分，分别构建缸体、活塞、密封结构的三维模型，还原活塞在缸体内的往复运动路径，对缸体外壁的散热筋特征采用阵列命令完成，保证散热结构的均匀分布。传动连杆部分，严格按照曲柄连杆机构的运动参数建模，保证轮盘转动时可通过连杆带动摇臂摆动，同时驱动活塞完成往复运动，各铰接位置均预留装配间隙，还原真实机构的运动可行性。底座部分采用板式结构设计，建模时添加各部件的安装定位孔，通过凸台特征定位支撑立柱与气缸组件的安装位置，保证整体装配的同轴度与位置精度。材质渲染阶段，对金属结构件赋予铝合金、钢材材质，调整金属粗糙度参数还原机加工零件的金属质感，对密封件、管路部件赋予橡胶、黄铜材质，区分不同构件的材质视觉差异，对底座赋予磨砂金属材质提升整体质感。整体模型完整还原梁引擎的机械传动逻辑，各部件的装配关系符合机械设计规范，可用于运动仿真演示、机械原理教学以及小型动力装置的结构参考，通过装配约束的合理设置，可直观演示引擎运转时轮盘旋转、摇臂摆动、活塞往复的完整运动过程，清晰展现梁式引擎将旋转运动转化为往复直线运动的动力传递原理。
