汽油发动机活塞结构三维建模设计

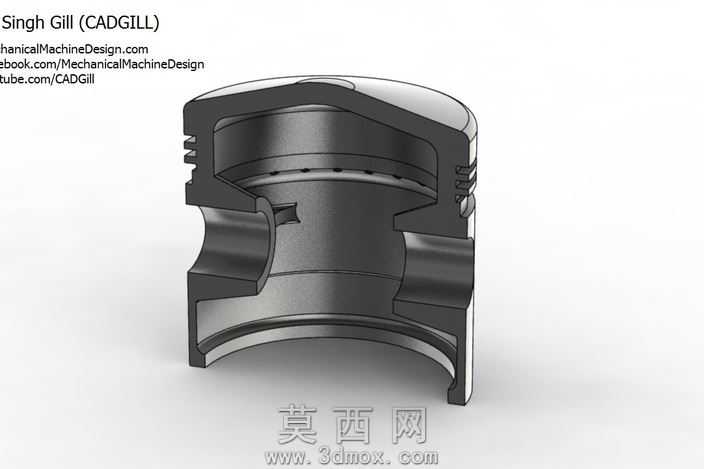

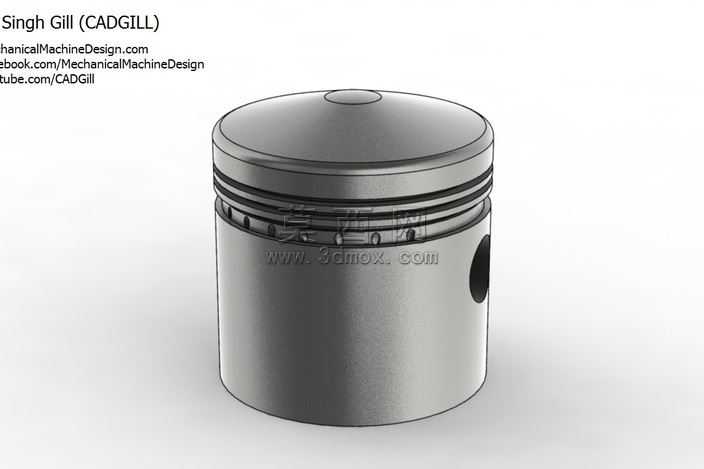

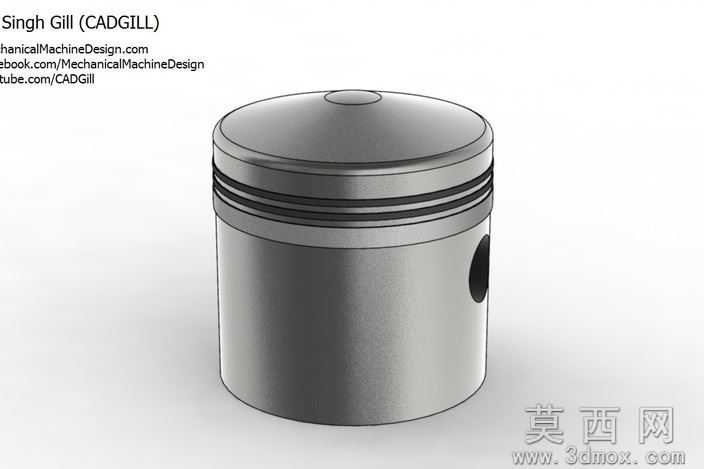

本次建模围绕汽油发动机核心往复运动部件活塞展开，建模过程以还原活塞实际工作结构与装配逻辑为核心，首先从活塞的功能特性出发梳理建模逻辑：活塞作为汽油机燃烧室的核心组成部件，需要承受高温高压燃气的作用力，并通过活塞销将动力传递给连杆，最终驱动曲轴完成旋转运动，因此建模时优先保证各结构尺寸的合理性与装配兼容性。建模起始阶段先绘制活塞的主体回转轮廓草图，以活塞中心轴线为旋转基准，准确勾勒出活塞顶部的凹坑轮廓、头部的环槽区域、裙部的圆柱轮廓，通过回转特征生成活塞的基础实体，其中顶部轮廓根据汽油机燃烧室的匹配需求做了适配性的弧面处理，保证压缩比符合常规小排量汽油机的设计参数。完成基础实体后，对活塞头部的环槽结构进行精细化处理，依次加工出两道气环槽与一道油环槽，环槽的宽度、深度、槽侧的倒角都按照实际活塞的密封需求设置，气环槽用于安装密封燃气的压缩环，油环槽预留了回油孔的位置，用于刮除气缸壁多余的润滑油，避免机油窜入燃烧室参与燃烧。随后处理活塞销座的结构，在活塞裙部对应位置加工出活塞销的安装孔，销座部位做了加强筋的过渡处理，分散活塞销传递的冲击力，避免应力集中导致部件开裂，同时在销孔内部预留了卡环的安装槽位，用于固定活塞销的轴向位置，防止工作过程中活塞销窜出刮伤气缸壁。材质与渲染阶段，为活塞主体赋予铝合金材质，还原量产汽油发动机活塞常用的高硅铝合金质感，调整材质的金属度、粗糙度参数，表现出铝合金经过精密机加工后的细腻金属光泽，环槽部位做了细微的色差处理，模拟环槽经过珩磨加工后的纹理，活塞裙部表面添加了细微的纹理，还原实际活塞裙部的涂层处理效果，提升渲染的真实感。建模过程中充分考虑活塞的实际工作工况，对各部位的壁厚做了合理性校验，顶部壁厚满足高温高压下的强度要求，裙部壁厚在保证刚度的前提下做了轻量化处理，整体模型完整还原了汽油发动机活塞的全部核心结构，可用于发动机结构原理演示、装配模拟、运动仿真等场景，能够清晰展示活塞与活塞环、活塞销、气缸等周边部件的配合关系，帮助理解内燃机的动力传递逻辑与密封设计原理。
