三排气口造型发动机尾铲结构设计

　　做动力单元周边结构设计时，排气尾段的饰件整合往往是容易被忽略的细节，这款尾铲结构直接将排气出口与车身尾部整流结构做一体化整合，区别于传统独立排气尾喉加外装饰板的分体方案，在小批量定制动力单元、改装类动力总成的尾部布局中实用性很强。从实际应用场景看，这类结构多用于大排量多缸动力单元的尾部布置，三个等径圆形排气出口沿横向等距排布，直接对应三出排气的尾段走向，不需要额外在尾铲上做避让切口，安装时可以直接将排气尾管从尾铲对应的预留孔位穿出，尾管端面与尾铲外表面齐平，既能够避免排气高温直接吹拂周边的线束、塑料饰件，也能让尾部的气流顺着尾铲的弧面平顺导出，减少尾部紊流带来的扬尘或者高速行驶时的气流噪音。

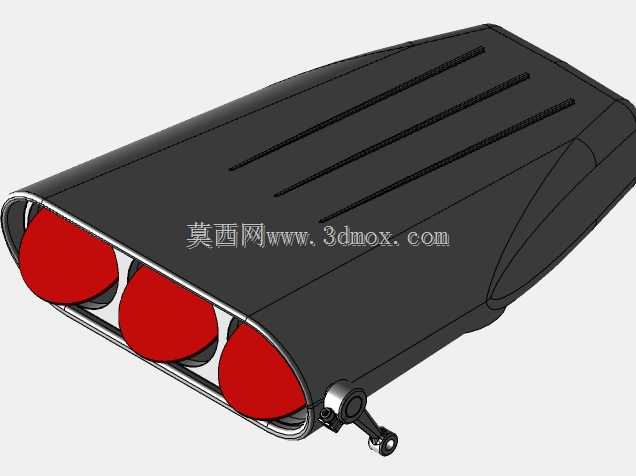

　　从功能特性上看，这款结构主体采用大弧面流线型造型，上表面做了三道平行的内凹导流筋，既能够提升壳体本身的结构刚度，减少薄壳结构在高速气流冲击下的共振形变，也能引导尾部气流沿筋条方向向后流动，避免气流在尾铲表面形成乱流。尾铲的侧边做了向内收的楔形切角，适配动力单元尾部的安装轮廓，不会超出动力单元的整体宽度边界，避免在设备移动、转运过程中发生剐蹭。靠近安装侧的位置预留了带铰接孔的安装支耳，支耳位置做了局部加厚处理，能够通过螺栓直接固定在动力单元尾部的安装支架上，不需要额外设计转接支架，安装公差可以通过支耳上的铰接结构做小角度调整，抵消动力单元运行时的振动位移，避免硬连接带来的结构开裂。

　　设计思路上，这款结构没有做多余的装饰性凸起，所有型面变化都服务于功能需求：三个排气出口的边缘做了外翻的卷边结构，既能够提升孔位的结构强度，避免安装排气尾管时孔边开裂，也能遮挡排气尾管与安装孔之间的装配间隙，不需要额外加装装饰密封圈。尾铲的下边缘做了平直的加厚边，提升整个结构的抗形变能力，即使在户外复杂工况下被飞溅的碎石击中，也不容易出现凹陷变形。三个排气出口的内径尺寸统一，适配同规格的排气尾管安装，孔位中心距经过匹配计算，保证三个排气尾管安装后相互之间留有足够的散热间隙，不会因为排气高温导致相邻尾管的热量叠加，影响周边部件的使用寿命。

　　从安装边界来看，这款尾铲的整体横向宽度控制在动力单元尾部的安装面宽度范围内，纵向长度从排气出口位置向后延伸的距离不超过动力单元尾部的最大外廓，安装支耳的孔位中心距匹配常规大排量动力单元尾部的标准安装孔距，不需要对原有动力单元的安装支架做打孔修改，直接替换原有尾部饰板即可完成装配。结构的壁厚做了均匀化处理，所有转角位置都做了圆角过渡，避免注塑或者钣金加工时出现应力集中，也能减少安装时的锐边划伤风险。上表面的导流筋深度控制在合理范围，既保证导流和加强的效果，也不会因为筋条过深导致积灰或者清理困难。在实际选型匹配时，只需要确认动力单元的排气尾管外径、尾部安装孔位的中心距，以及尾部的外廓尺寸，就可以直接适配安装，不需要做大幅度的结构修改，对于定制化动力单元的尾部设计来说，能够大幅缩短结构开发周期，减少重复建模的工作量。
