离心式流体输送用三元扭曲叶片叶轮

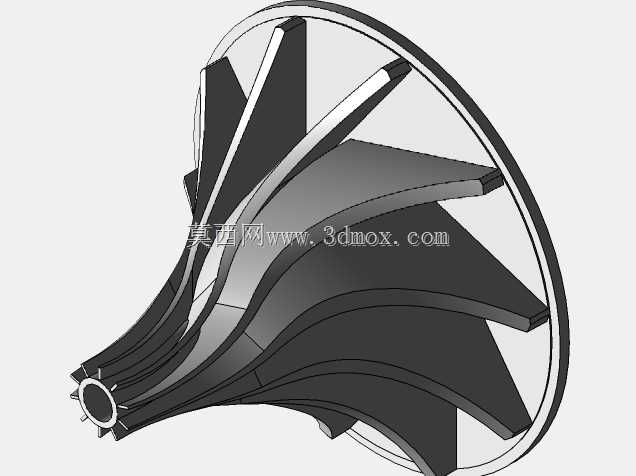

　　这类叶轮是离心式流体输送设备的核心做功部件，常见于通风机、离心泵、涡轮增压器等需要实现流体能量转换的设备中，实际运行时随主轴高速旋转，通过叶片对流体的持续做功，将原动机输入的机械能转化为流体的压力能与动能，完成流体的增压、输送过程。从结构设计来看，该叶轮采用后弯式三元扭曲叶片构型，叶片从轮毂处的小直径区域平滑延伸至轮缘的大直径端，沿叶高方向存在连续的扭转变形，这种设计并非为了造型美观，而是为了适配不同叶高位置的圆周速度差异——靠近轮缘处线速度更高，靠近轮毂处线速度更低，扭曲型线可以让不同半径位置的流体入口冲角保持在合理区间，减少流体进入叶道时的冲击损失，避免叶道内出现大面积流动分离，提升整机的运行效率。

　　轮毂端设计有带定位卡槽的安装接口，可与主轴实现周向定位与轴向锁紧，安装时需要保证叶轮端面与主轴轴线的垂直度，控制端面跳动量在允许公差范围内，避免高速旋转时出现不平衡振动，安装边界需要预留足够的轴向装配空间，同时要保证叶轮流道与壳体蜗舌之间的间隙符合设计要求，间隙过大会增加流体回流损失，间隙过小则容易出现叶尖碰磨故障。叶片与轮盘、轮盖的连接采用一体化成型结构，过渡位置做了圆弧倒角处理，避免应力集中，在高速旋转时可以承受离心力带来的拉应力，同时减少流道内的流动阻力。流道截面从入口到出口呈现平滑的渐扩形态，流体在叶道内流动时，速度逐渐降低、压力逐渐升高，这种流道设计可以有效控制流体的扩散度，避免扩散角过大导致的边界层分离，

　　降低流动噪声与能量损失。在实际工程应用中，这类叶轮的选型需要匹配设备的设计流量、压升参数，不同的叶片出口安装角会直接影响设备的性能曲线，后弯式叶片的特性曲线较为平缓，运行稳定工况区更宽，适合对运行稳定性要求较高的流体输送场景。设计过程中需要兼顾气动性能与结构强度，既要保证流道的光滑过渡减少流动损失，也要保证叶片厚度、轮毂强度满足最高转速下的离心载荷要求，同时还要做动平衡校正，控制剩余不平衡量在允许范围内，避免运行时出现振动超标、轴承过早损坏的问题。对于三维建模工作而言，这类叶轮的建模难点在于叶片型面的构建，需要通过多截面放样、曲面拟合的方式保证叶片型线的连续性，同时要处理好叶片与轮盘、轮盖的相贯过渡，避免出现尖角、薄边等不利于加工与强度的结构，建模完成后还需要检查流道的封闭性，确保后续流体仿真计算时不会出现网格划分错误。
