Voronoi镂空结构电动滑板车设计方案

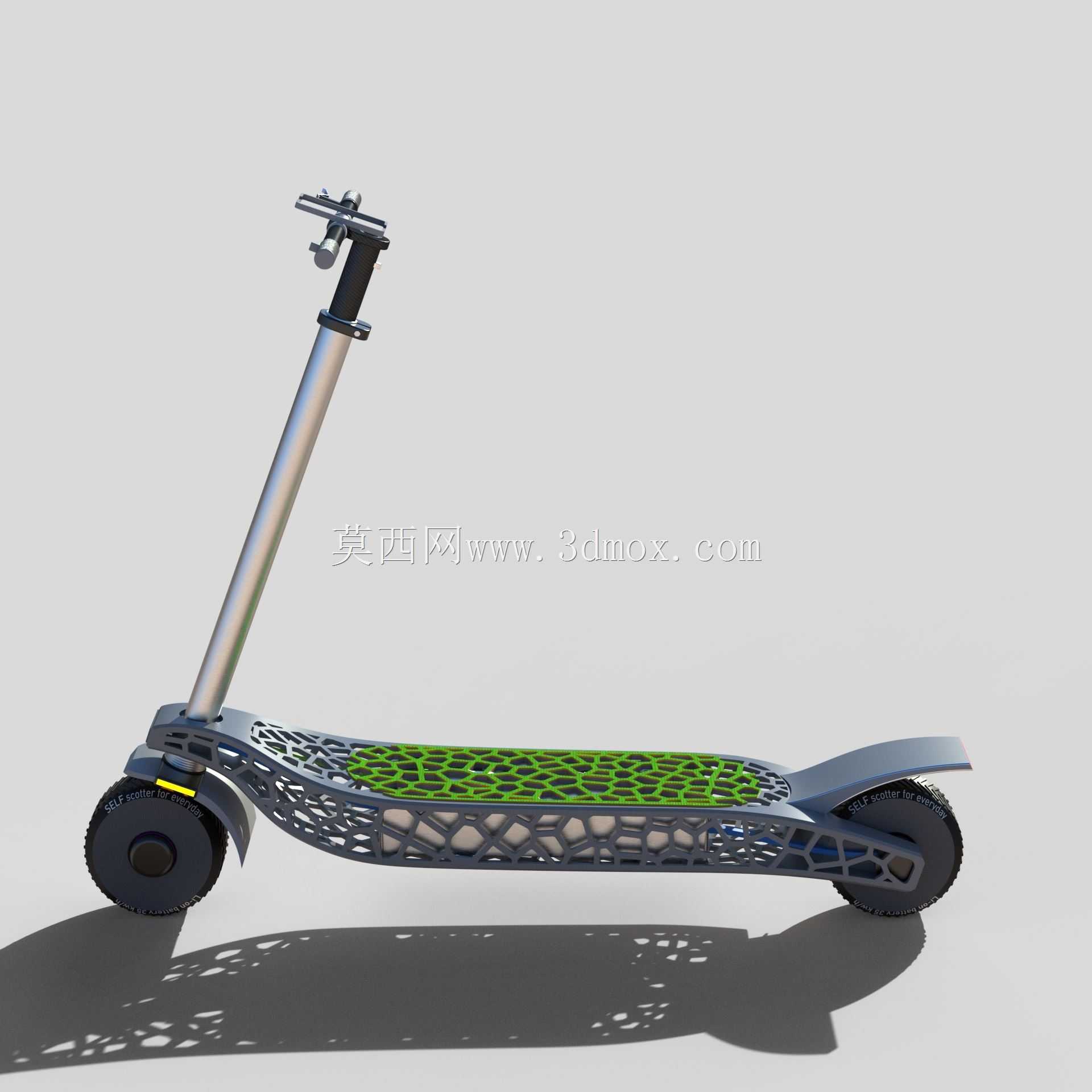

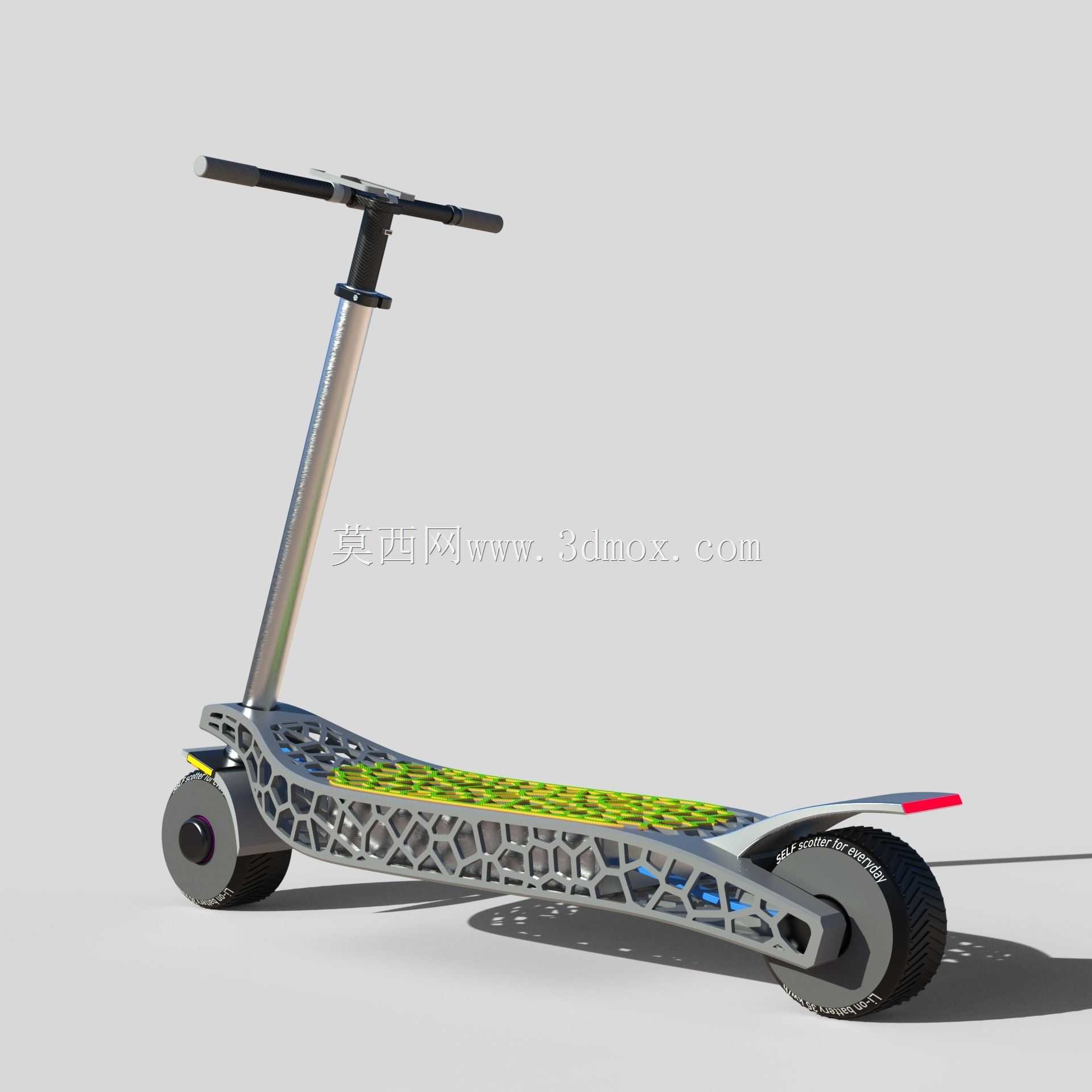

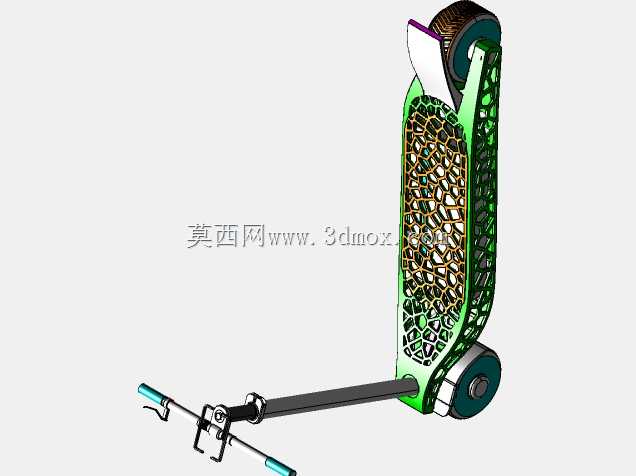

　　这款电动滑板车的设计核心围绕城市短途代步场景展开，针对日常3-10公里的通勤、商圈接驳、园区通行需求做了定向结构优化，区别于传统滑板车的实心踏板结构，本次设计将voronoi泰森多边形网格结构融入车身主体，在保证结构强度的前提下大幅降低整车自重，同时兼顾辨识度极高的外观表现。

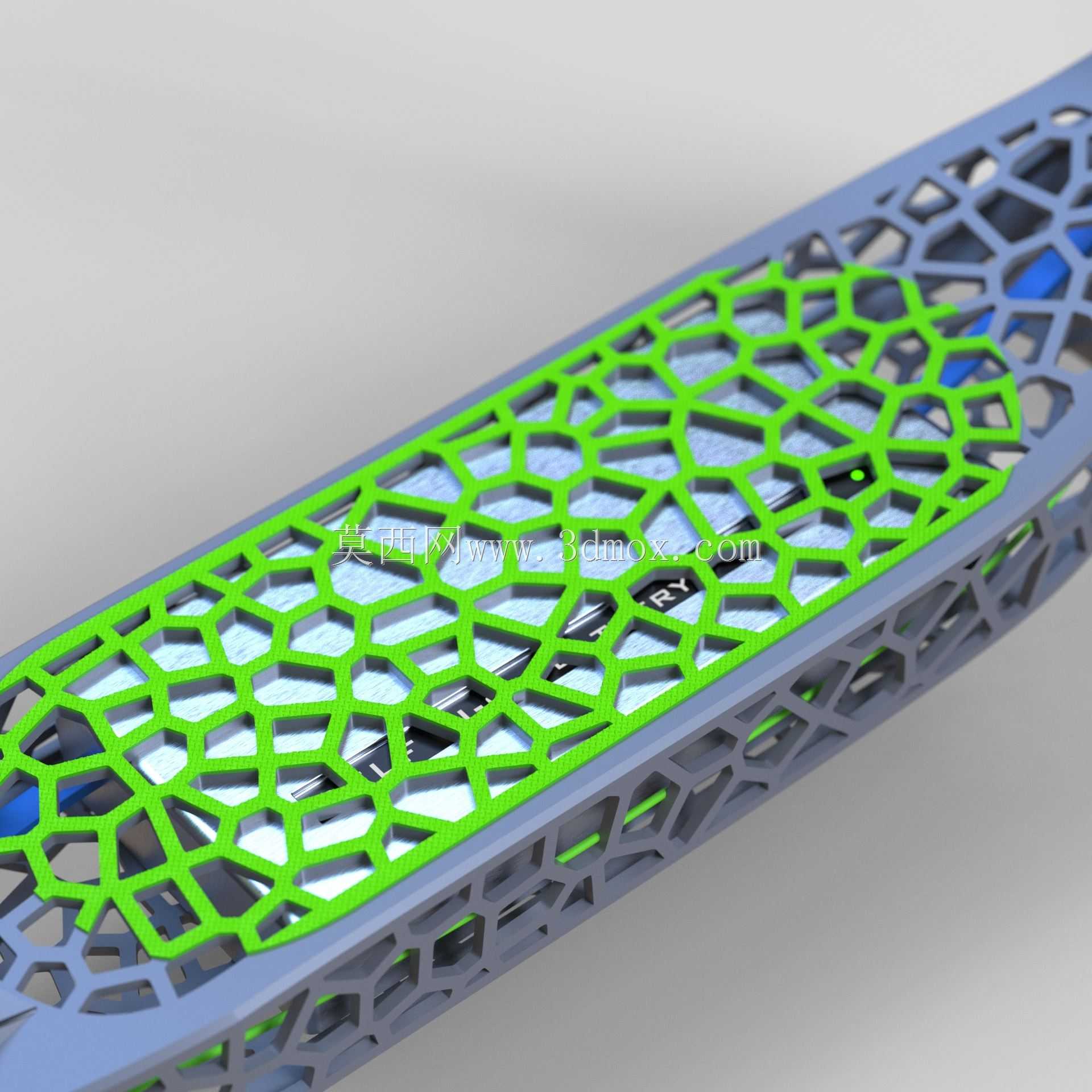

　　从实际使用场景出发，城市代步工具需要频繁应对人行道、非机动车道的不平整路面，还要满足用户拎取上下楼梯、放入汽车后备箱的便携性需求，因此结构设计阶段首先对踏板的受力边界做了仿真校核：站立区域的网格密度做了梯度调整，用户双脚常放置的踏板中部区域，voronoi单元的肋条厚度设为4mm，单元平均尺寸控制在25mm以内，保证站立时的踩踏刚度，避免出现明显形变；踏板边缘靠近前后轮的区域，肋条厚度逐步过渡到2.5mm，单元尺寸放大到40mm，在不影响边缘抗冲击性能的前提下进一步削减冗余重量。踏板表面的绿色防滑层采用嵌入式安装结构，和下方镂空网格的肋条顶面做贴合固定，不需要额外打螺丝固定，避免了传统粘贴式防滑垫长期使用起翘脱落的问题，防滑层表面做了细微的菱形纹理，雨天踩踏也能保证足够摩擦力。

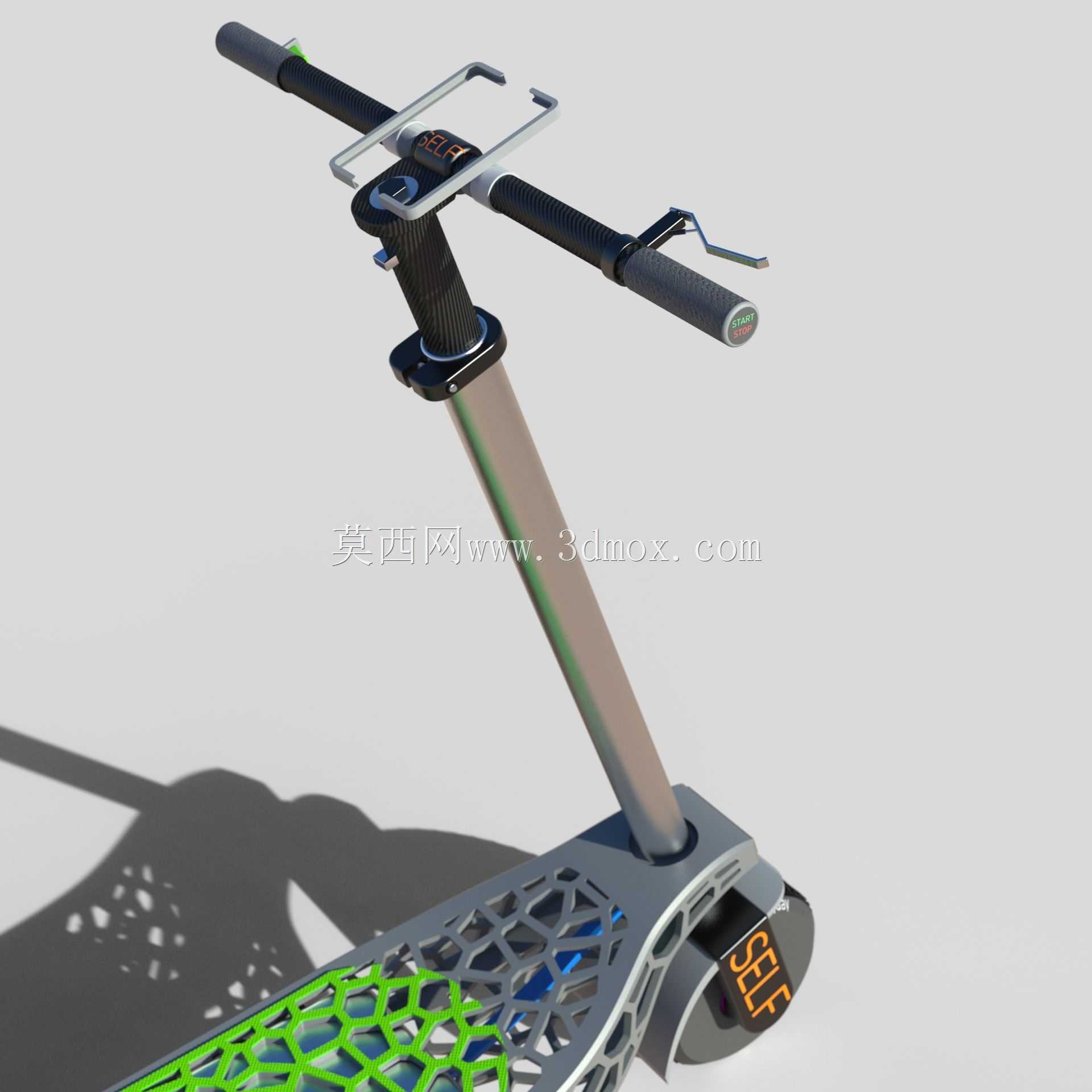

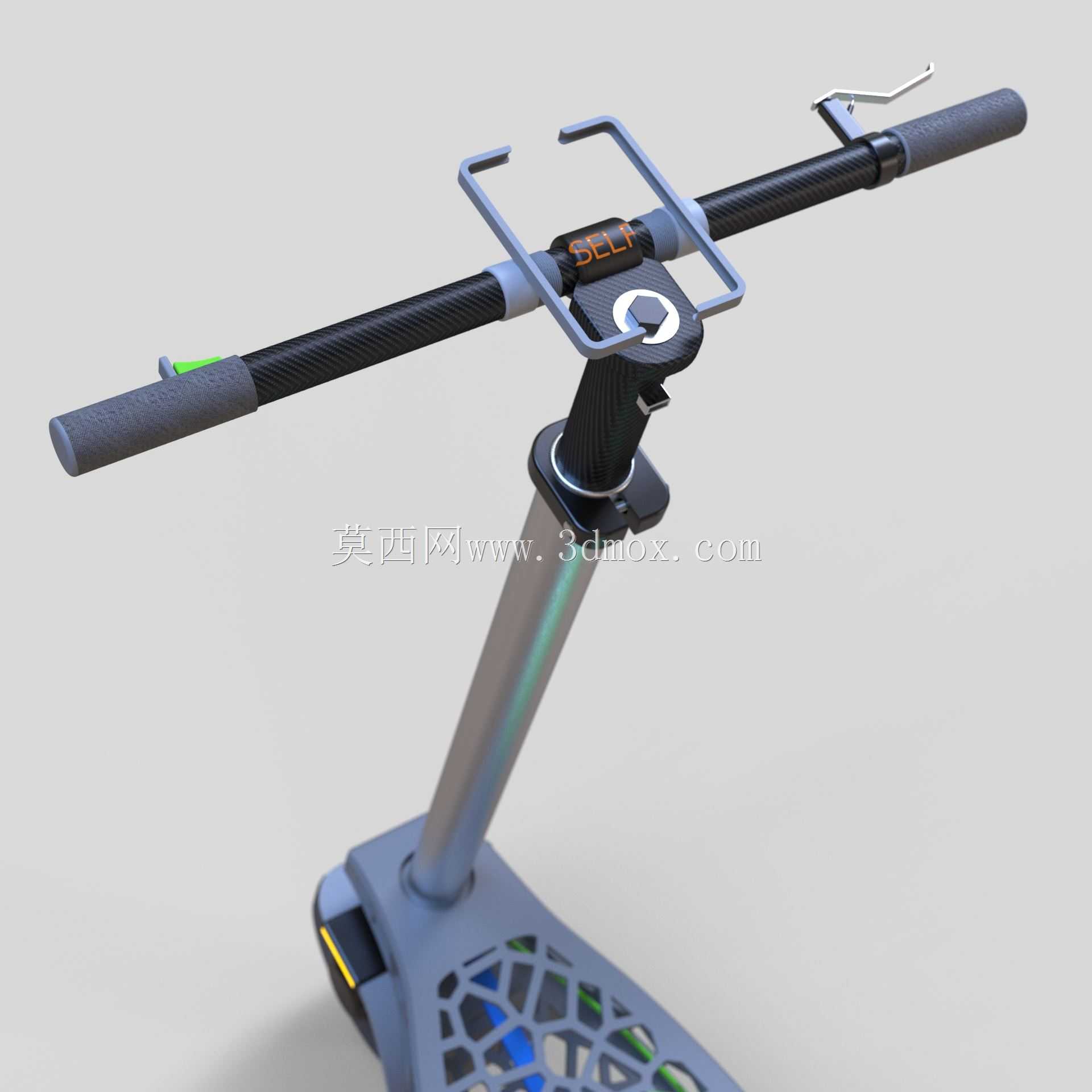

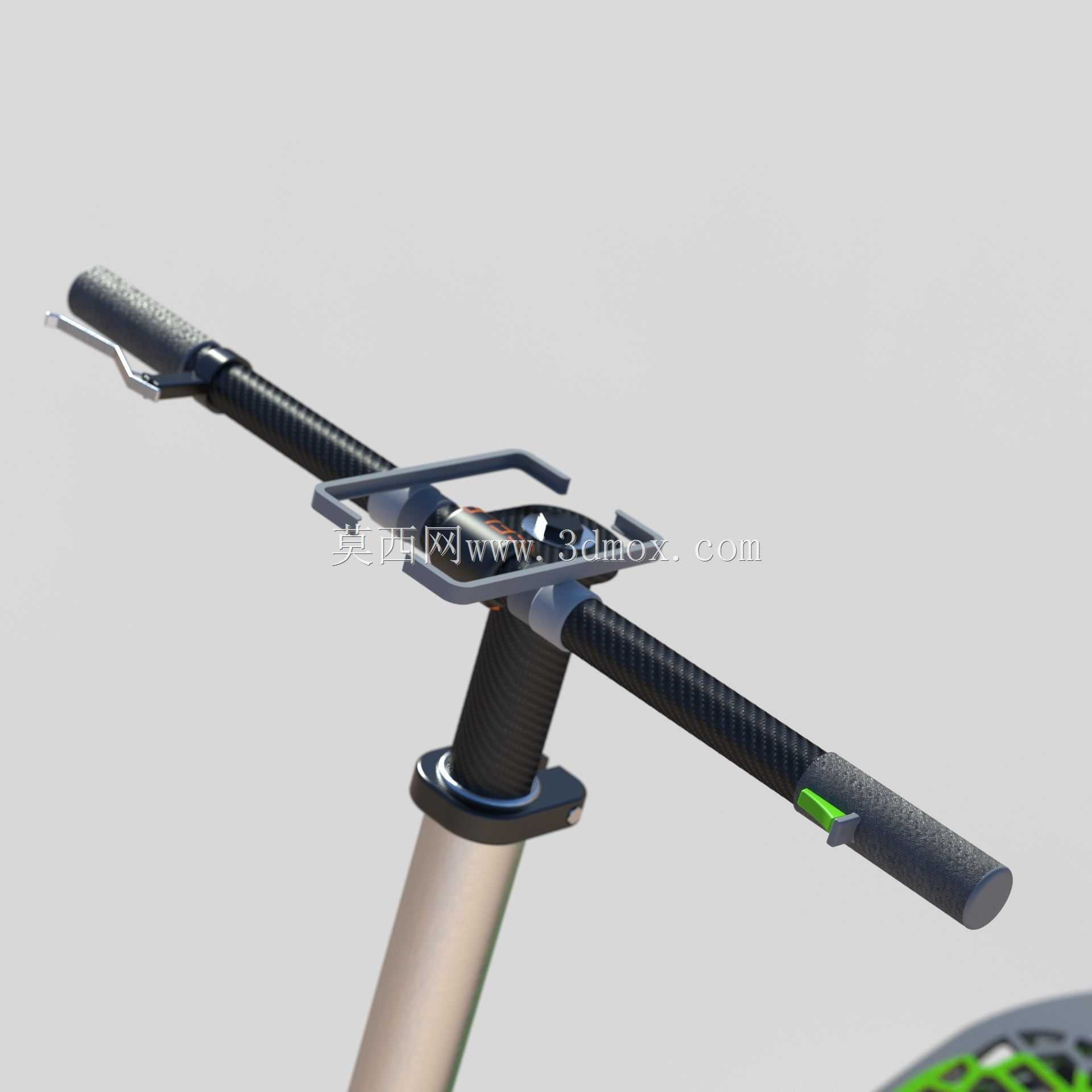

　　转向立杆采用渐变直径的铝合金管材设计，底部和踏板前叉连接位置直径为45mm，向上逐步收窄到车把位置的30mm，既保证了转向时的立杆刚性，避免高速转向出现立杆抖动，也控制了立杆部分的重量。车把部分做了集成化设计，刹车手柄、调速转把的走线全部隐藏在立杆内部，外部没有明线，既减少了日常使用中线路被剐蹭损坏的概率，也让整车外观更简洁流畅。立杆的折叠机构设置在距离踏板表面120mm的位置，折叠后踏板和立杆可以贴合锁定，整车折叠后的长度控制在1100mm以内，高度不超过350mm，可以轻松放入大多数家用轿车的后备箱，也能带上地铁、公交等公共交通，满足多段式通勤的接驳需求。

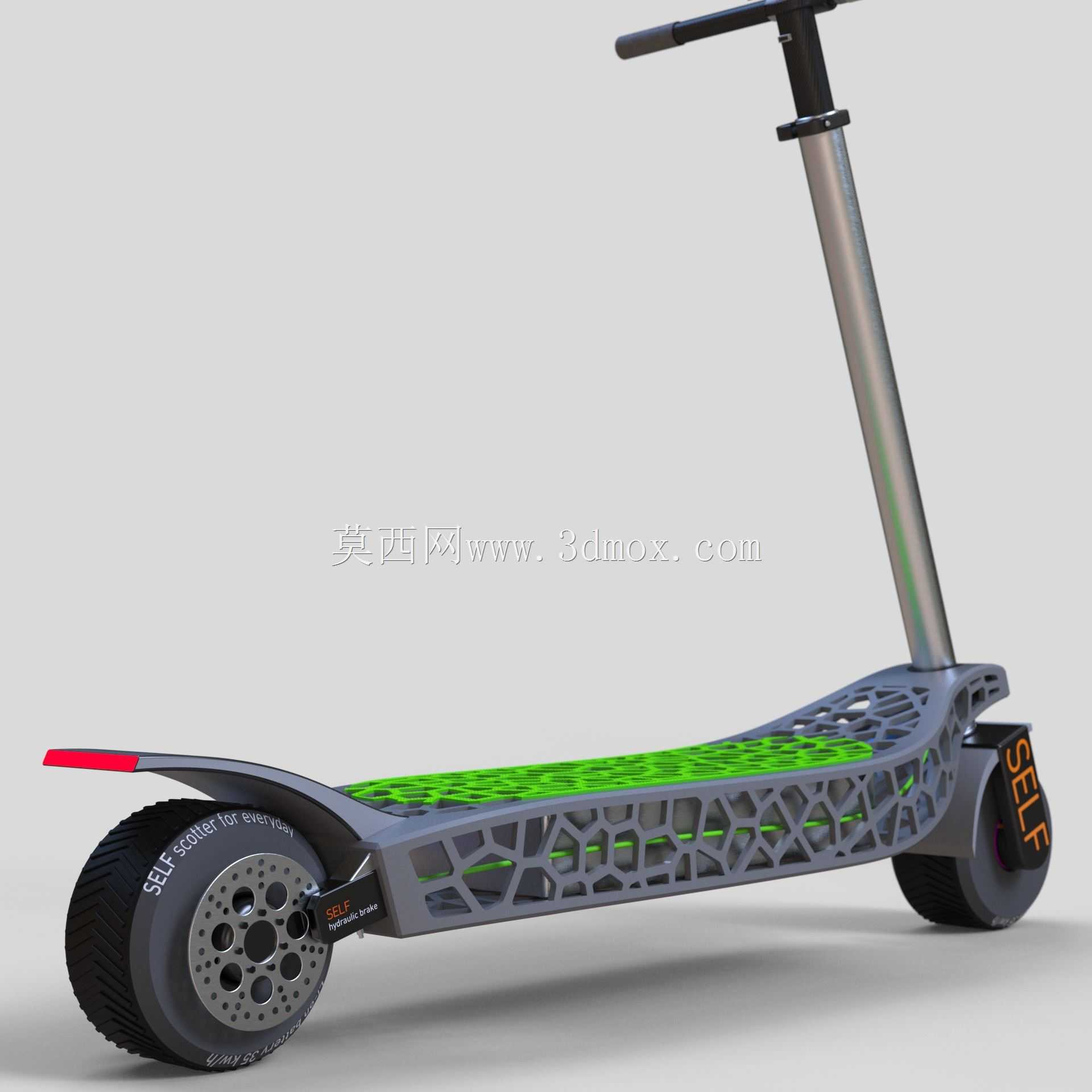

　　前后轮的安装边界做了通用化设计，轮组采用8.5英寸的实心免充气轮胎，适配市面上多数同规格滑板车的替换轮组，用户后期维护更换配件不需要单独开模定制。后轮集成了鼓刹结构和轮毂电机，电机的固定座和踏板尾部的镂空结构做了一体化设计，不需要额外焊接电机安装支架，减少了装配工序，也避免了焊接位置长期受力出现开裂的风险。前轮的转向限位结构设置在前叉和踏板的连接位置，左右转向最大角度为45度，避免转向角度过大出现侧翻风险，同时也限制了立杆转动时不会和踏板边缘发生剐蹭。

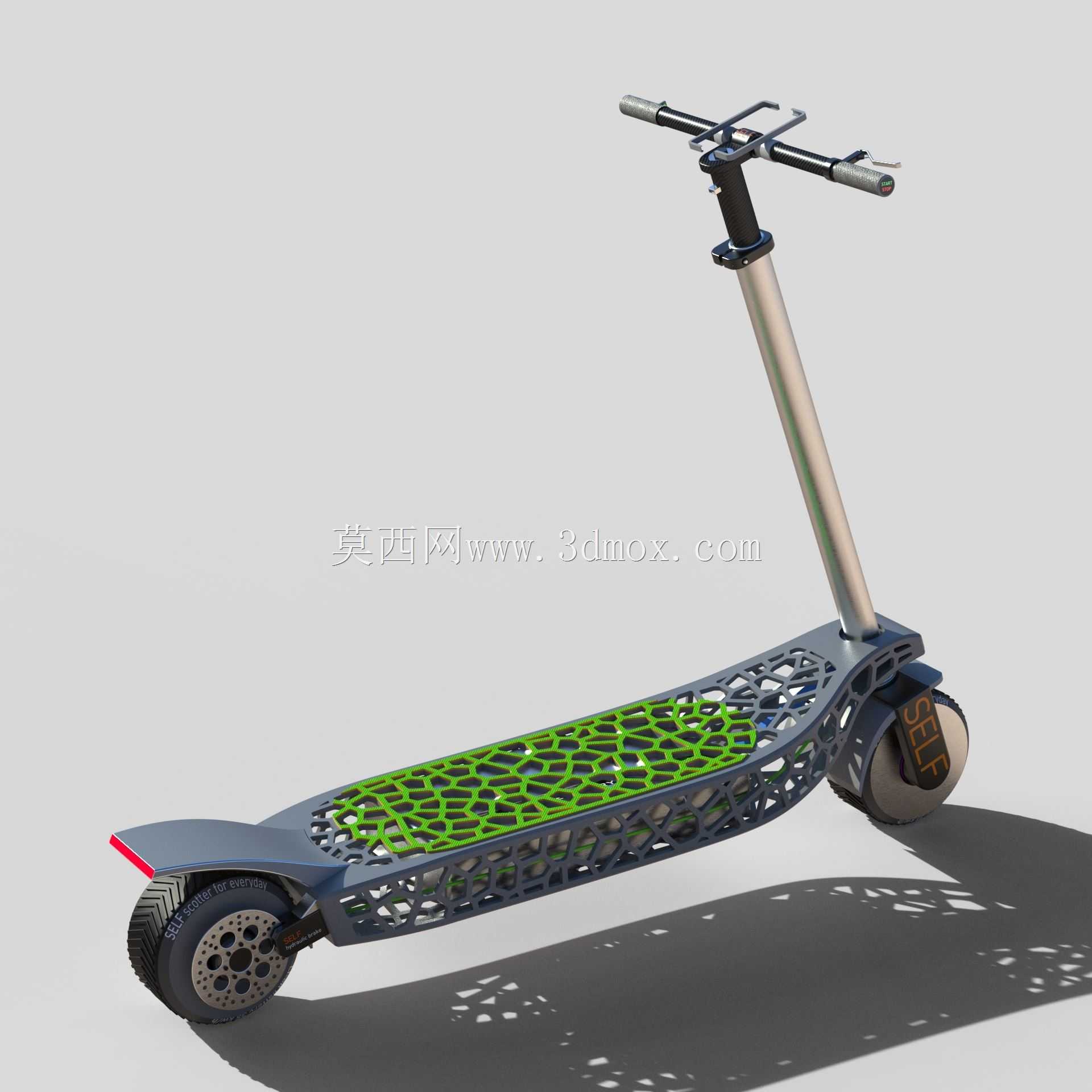

　　车身尾部设置了嵌入式的红色反光条，不需要额外供电，夜间骑行时可以反射后方车辆的灯光，提升骑行安全性，反光条的安装槽和踏板尾部的网格结构做了一体化成型，安装后和车身表面齐平，没有突出结构，避免停放时被剐蹭脱落。整车的受力仿真按照100kg的额定载荷做了校核，踏板中部的最大形变量控制在2mm以内，肋条的最大应力远低于铝合金材料的屈服强度，即使在颠簸路面受到冲击载荷，也不会出现结构断裂的问题。voronoi结构的镂空设计除了减重之外，还能在雨天快速排走踏板上的积水，避免踏板表面积水导致用户滑倒，同时镂空结构在骑行时可以引导气流穿过踏板下方，减少高速骑行时的风阻，也能让轮毂电机工作时产生的热量更快散出，提升电机的持续工作性能。

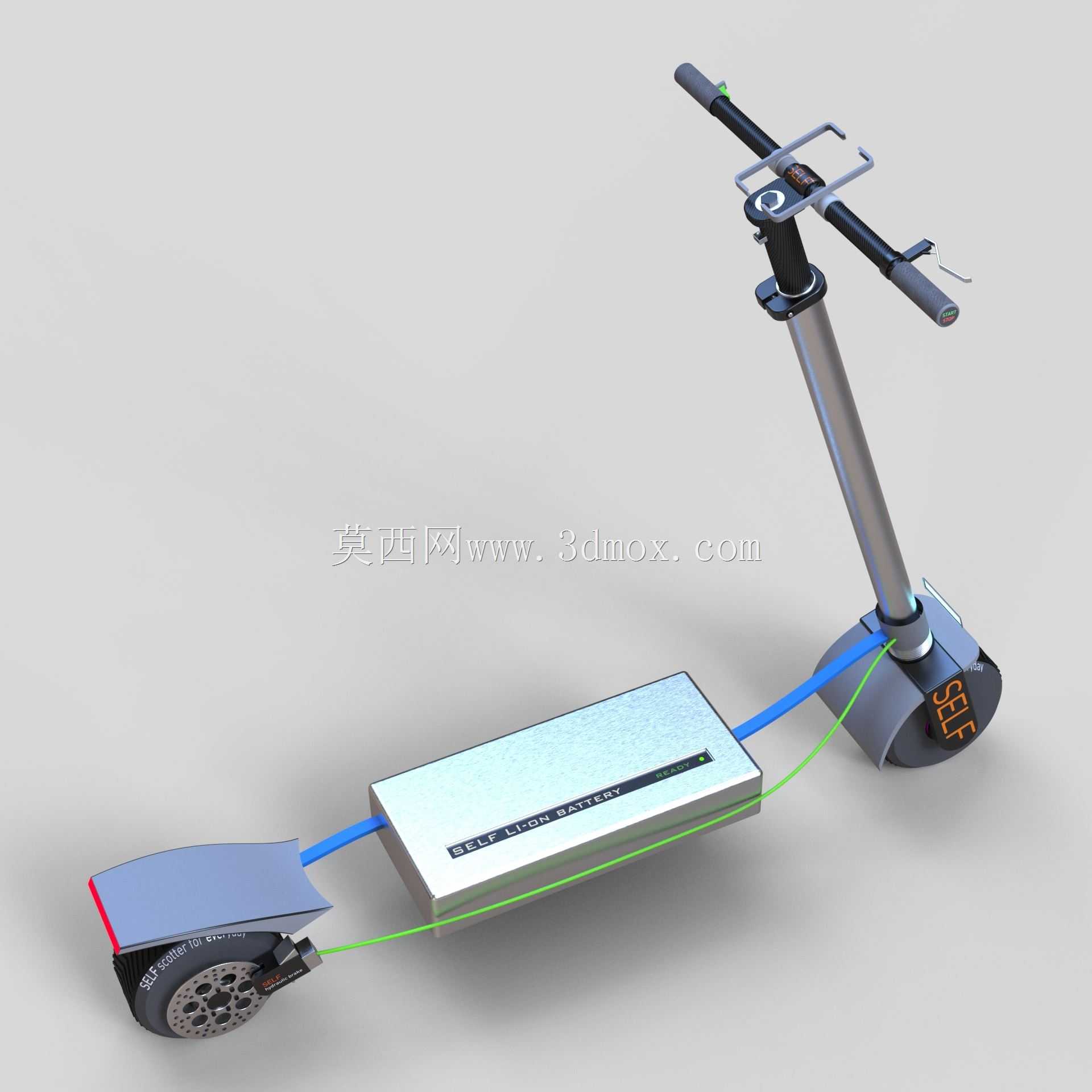

　　在装配逻辑上，整车除了轮组、折叠机构、电控部件之外，主体踏板结构为一体化成型，不需要额外拼接多个钣金件，减少了装配误差带来的结构松动问题，各部件的安装孔位都在建模阶段做了公差匹配，安装时不需要二次打孔修配，能有效提升生产装配效率。车把的握把位置做了10度的后倾角度，符合用户站立骑行时的手臂自然姿态，长时间握持也不容易出现手臂酸痛的问题，握把采用橡胶材质，表面做了防滑纹理，即使手心出汗也能保证握持稳定性。整车的重心控制在踏板中部靠前的位置，站立时重心落在前后轮之间的黄金分割点附近，骑行时不容易出现翘头或者后轮抓地力不足的问题，过弯时的车身姿态也更稳定。
