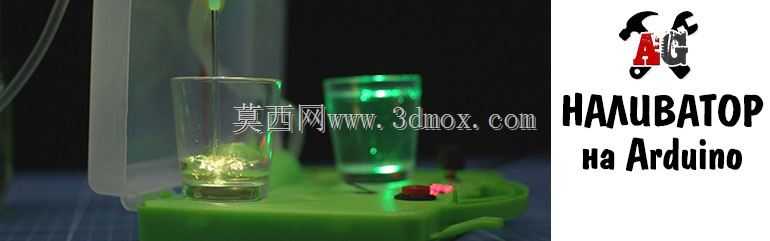

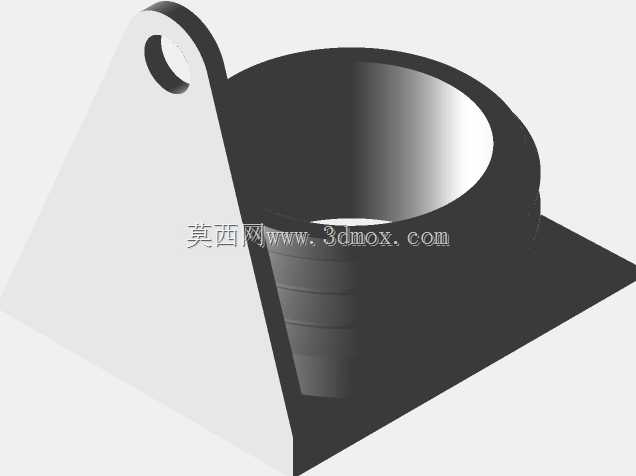

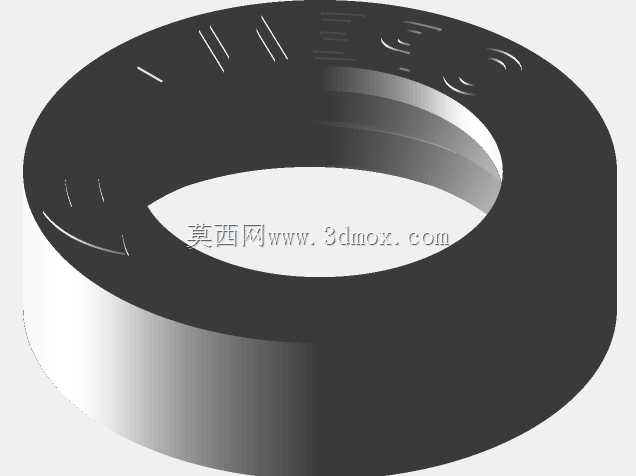

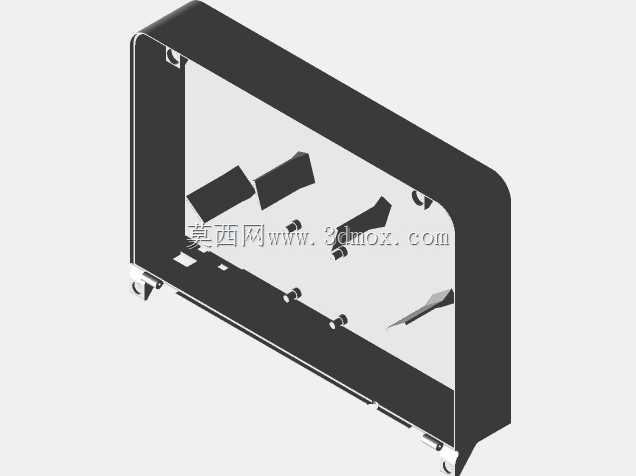

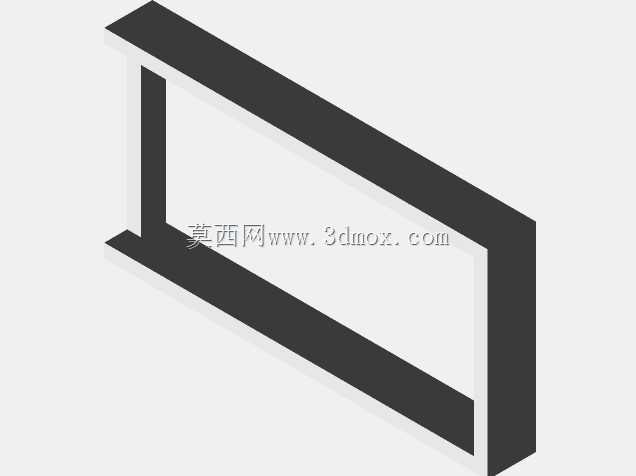

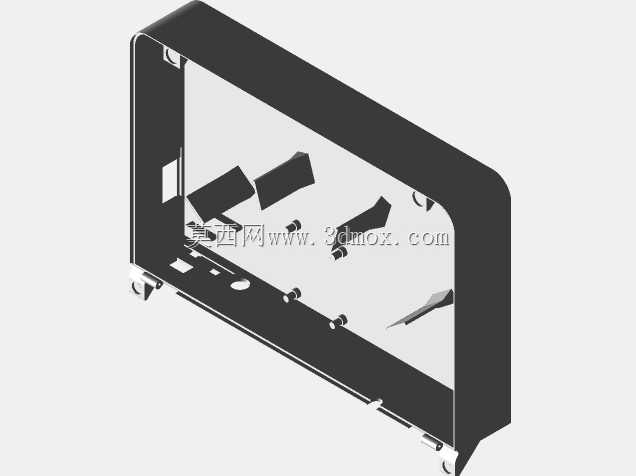

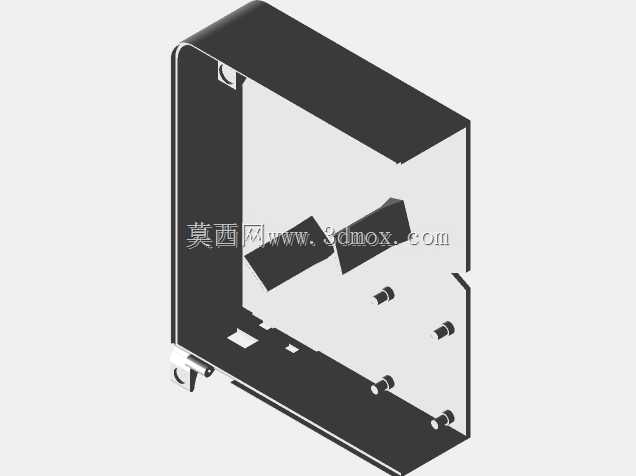

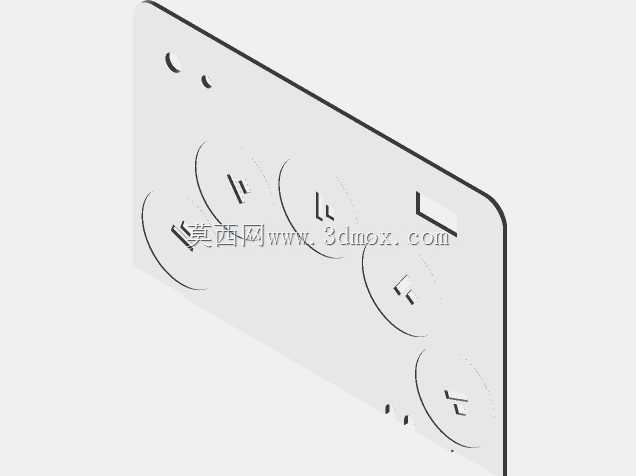

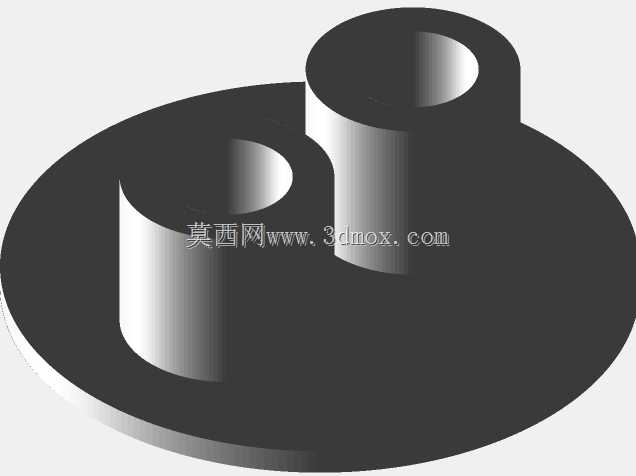

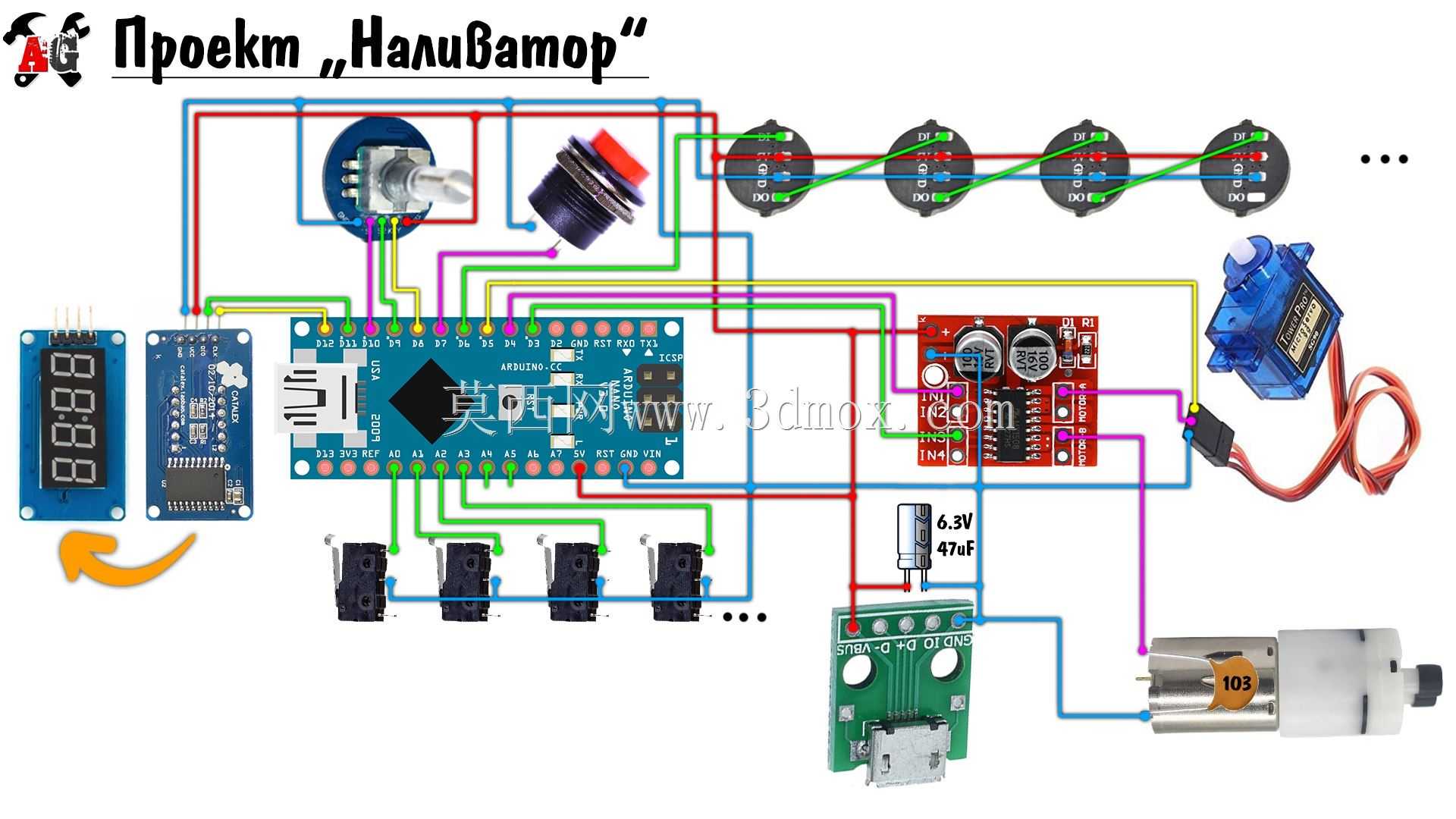

基于Arduino控制的自动饮品灌注装置结构

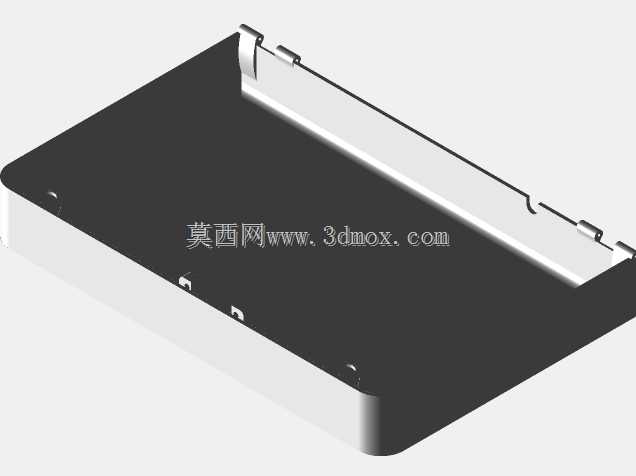

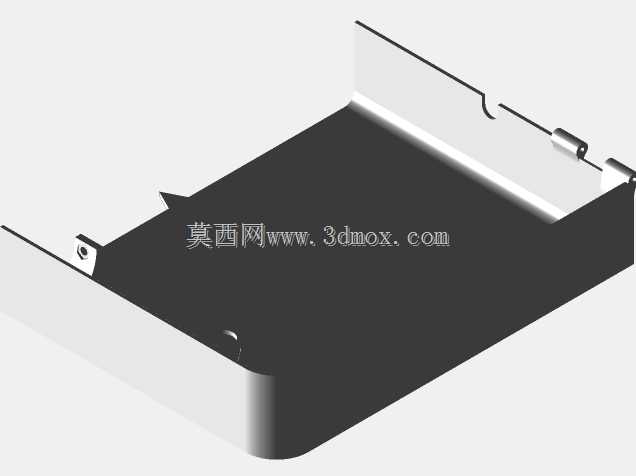

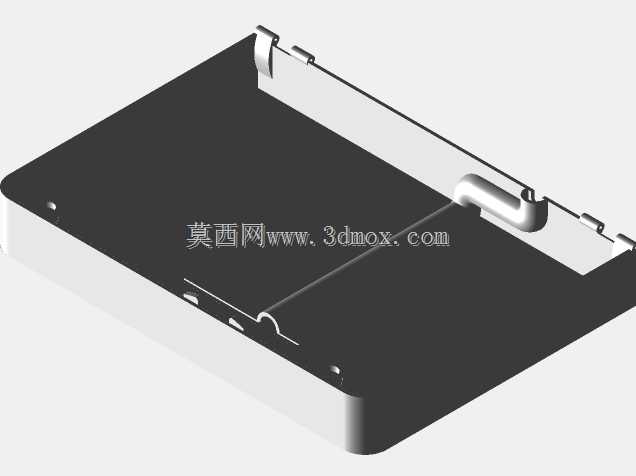

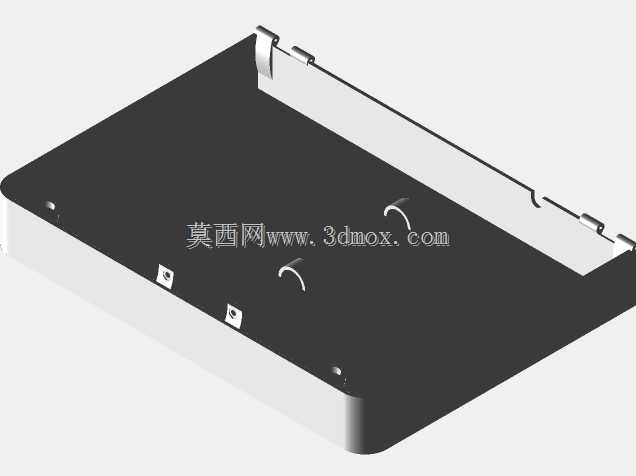

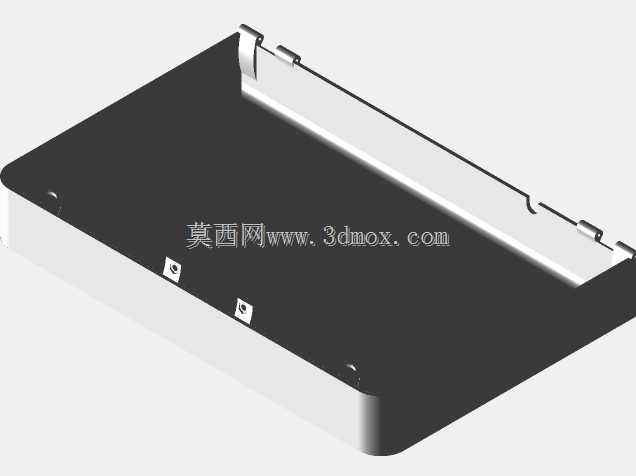

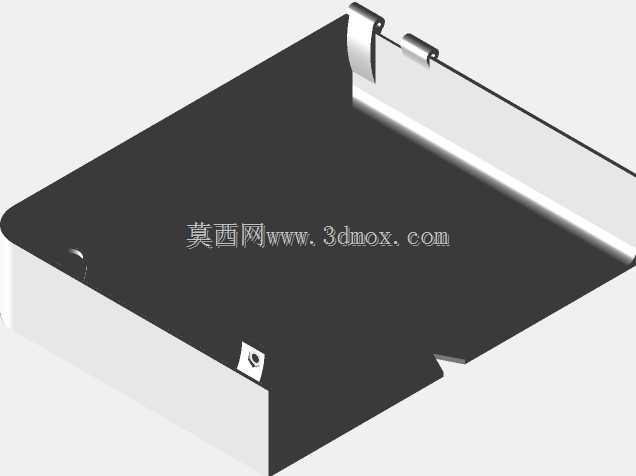

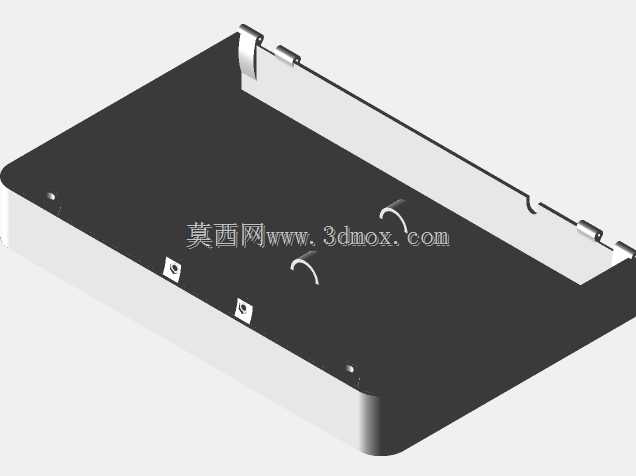

　　这款小型饮品灌注装置的结构设计，核心围绕桌面级小流量流体定量输出场景展开，适配个人DIY制作、小型饮品试做、创客空间实验演示这类非工业化量产的使用需求，整体结构完全围绕小型容器的精准注液逻辑搭建，没有冗余的工业级输送链路，所有部件的排布都服务于小空间内的稳定出液控制。从实际使用场景来看，这类装置不需要适配高速生产线的大流量输送要求，核心要解决的是小容量杯体的定量灌注、避免液体飞溅溢出、操作触发逻辑简单可靠这几个实际问题，设计时特意将出液管路的出口高度做了可调整的冗余空间，能够适配高度在50mm到120mm之间的常见直身玻璃杯、塑料试饮杯，出液口末端做了斜切收口处理，液体流出时不会顺着管壁垂流，断液瞬间能够快速收束液柱，避免残液滴落在杯体外侧或者装置台面上。装置的承载底座采用一体化的浅槽围边结构，围边高度设置为8mm，即便灌注过程中出现少量液体洒出，也会被围边阻挡在底座区域内，不会流到桌面造成污染，底座内部预留了控制电路板、微型蠕动泵、管路走线的安装空腔，所有电子元件的安装位都做了抬高处理，距离底座内底面有10mm的间隙，即便有少量液体渗入底座内部，也不会直接接触电路板造成短路风险。控制触发部分的按键设置在底座前端的倾斜操作面上，按键的按压行程设置为2mm，触发压力控制在1.2N左右，日常操作时不需要刻意施力就能触发灌注流程，按键周边做了高出操作面1mm的凸台，避免液体顺着操作面流进按键缝隙。装置的管路排布全部隐藏在立柱结构内部，

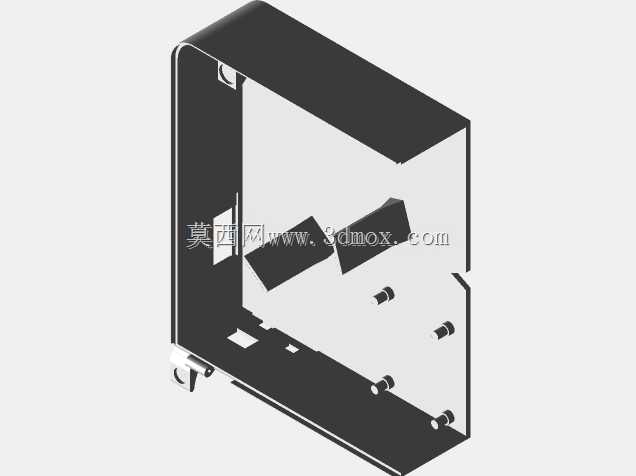

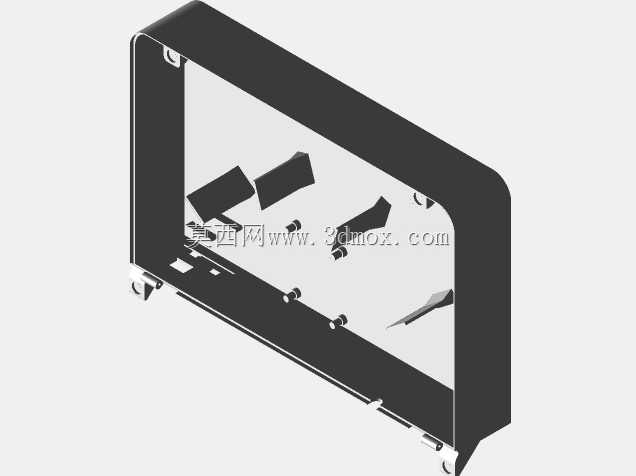

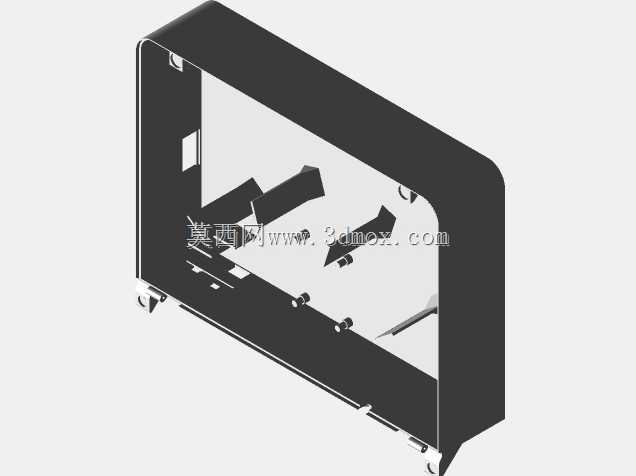

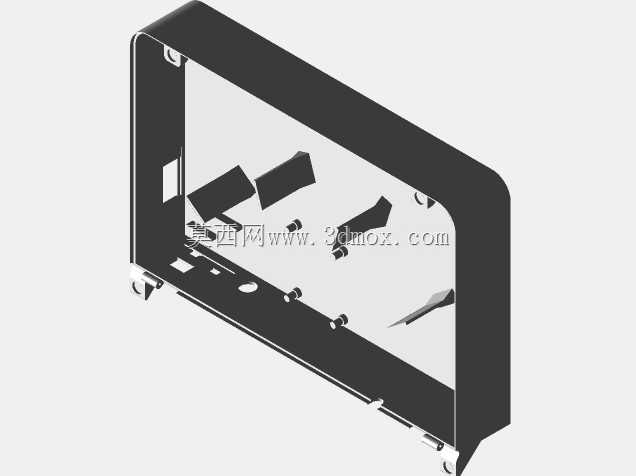

　　立柱同时承担出液管固定、线路遮蔽的作用，立柱与底座的连接采用定位卡扣加紧固螺丝的组合方式，安装时先通过卡扣对准定位，再拧入两颗M3的沉头螺丝完成固定，不需要复杂的对位调整，后期维护拆解时也能快速分离立柱和底座，方便更换老化的输液管路。灌注执行端选用微型蠕动泵作为动力元件，泵体的安装位在底座空腔内靠近立柱的一侧，泵体与底座之间设置了2mm厚的硅胶减震垫，能够抵消泵体运转时产生的轻微震动，避免装置在桌面上出现滑移，同时也能降低运转时的共振噪音，在安静的室内环境下使用不会产生明显的异响。出液管选用食品级的透明硅胶软管，管路内径设置为4mm，既能够保证不含果粒的常规饮品、饮用水类液体的顺畅输送，也不会因为管径过大导致断液后残留液量过多，管路与蠕动泵、出液口的连接位置都做了倒刺接头结构，配合不锈钢喉箍紧固，正常使用状态下不会出现管路脱落、漏液的问题。装置的供电接口设置在底座后侧的下部位置，接口类型选用常见的DC直流接口，适配常规的12V低压供电，接口周边做了内凹的避让空间，插拔电源插头时不会和桌面产生干涉，供电线路与泵体控制线路在底座内部做了分槽走线，强电驱动线路和信号控制线路之间保留了3mm以上的安全间距，避免信号干扰导致灌注量出现偏差。从设计逻辑上看，整个装置没有采用复杂的金属加工件，大部分结构件都可以通过常规的FDM3D打印制作完成，所有结构的壁厚都设置为2.5mm，既能够保证足够的结构强度，也不会因为壁厚过大导致打印时间过长、材料浪费，

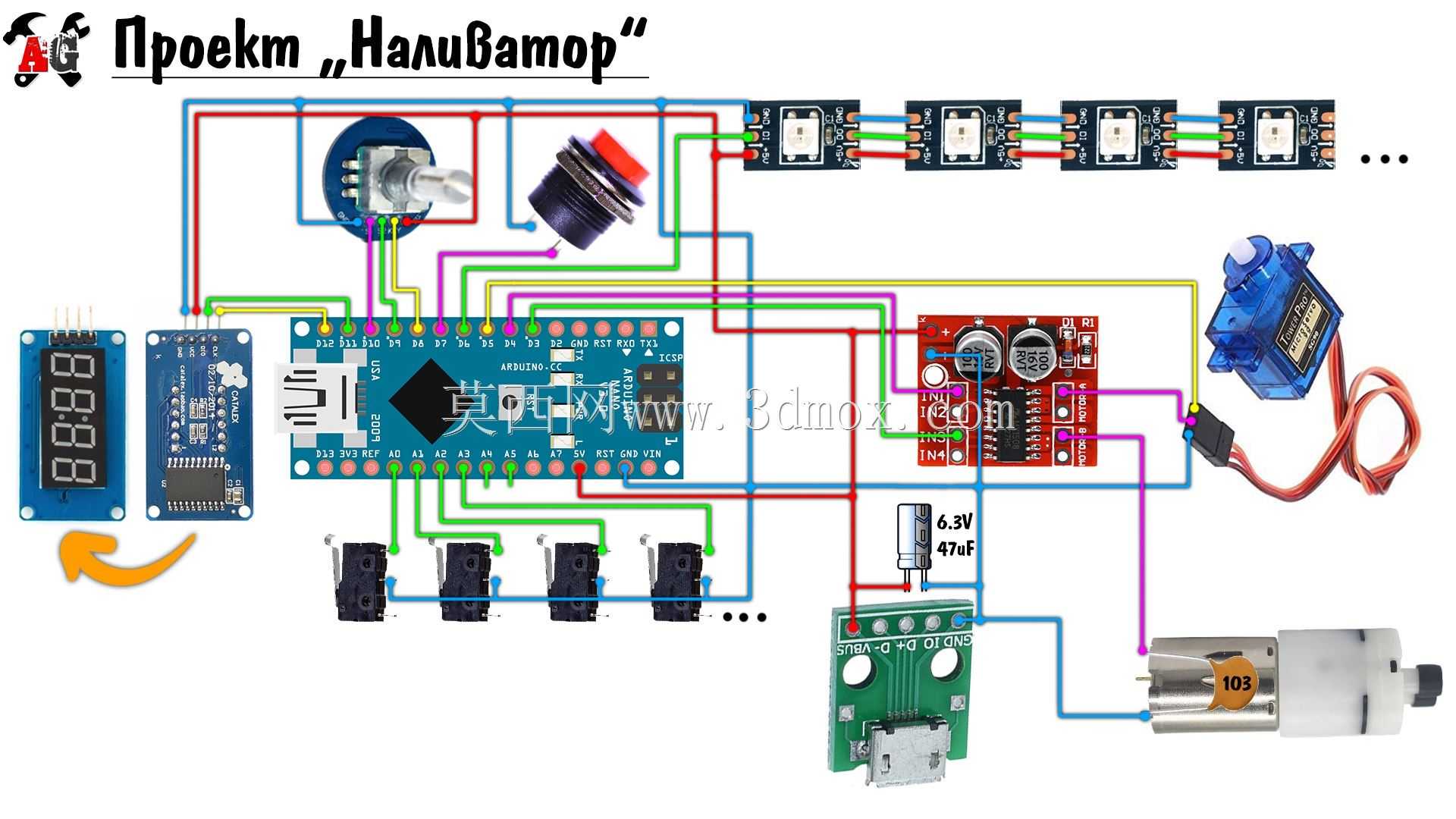

　　各个部件的连接位置都预留了0.2mm的装配间隙，即便采用普通精度的桌面级3D打印机制作，也不需要额外打磨就能顺利完成装配。装置的整体外轮廓尺寸控制在长180mm、宽120mm、高220mm的范围内，放置在桌面不会占用过多的操作空间，底座底部设置了四个直径10mm的硅胶防滑脚垫，脚垫高出底座底面2mm，能够让底座和桌面之间留出通风间隙，帮助底座内部的电路元件散热，同时也能避免底座底面刮花桌面。灌注量的控制通过Arduino控制板写入的定时程序实现，用户可以根据杯体容量调整泵体的运转时长，从而实现不同容量的定量灌注，控制板的安装位设置在底座空腔内靠近按键的一侧，预留了程序烧录接口的操作空间，后期需要调整灌注参数时不需要拆开整个底座，

　　只要打开后侧的小盖板就能连接烧录器调整参数。装置上预留的状态指示灯安装位在出液口附近的立柱上，指示灯采用柔光扩散结构，灌注过程中指示灯常亮，灌注完成后指示灯熄灭，用户不需要观察控制板就能直观了解设备的运行状态，指示灯的亮度做了限流处理，在室内光线环境下不会产生刺眼的眩光。整个结构的设计没有追求过度复杂的功能，所有结构细节都围绕小型桌面灌注场景的实际痛点展开，从防漏液、易装配、易维护、使用安全几个核心维度做了针对性的结构优化，没有多余的装饰性结构，每一处外形变化都对应实际的功能需求，不管是个人DIY制作还是小批量的创客产品开发，都可以直接基于这个结构做适配调整，只需要更换不同流量的蠕动泵、调整立柱高度，就能适配更多不同规格的容器灌注需求。
