齿轮电机配套专用超级轮毂轮体结构

　　在小型齿轮减速电机的动力输出末端配套轮组，是桌面级传动装置、小型移动载具、教学演示传动台架里非常常见的结构搭配，这类轮体不需要承载大吨位载荷，但对安装同轴度、输出轴配合精度、传动过程中的径向跳动控制有明确要求，一旦配合间隙设计不合理，很容易出现电机输出轴偏磨、轮体转动卡滞、运行噪音偏大的问题。这款配套齿轮电机的轮体结构，在设计之初就优先考虑了和微型齿轮电机输出端的适配性，中心位置的安装孔做了带定位止口的异形截面设计，不是常规的光滑圆孔，而是匹配D型输出轴或者带扁位的电机轴结构，安装时不需要额外打顶丝孔做周向固定，直接靠轴和孔的型面配合就能传递扭矩，避免了长期正反转切换时顶丝松动导致的轮体打滑空转问题，

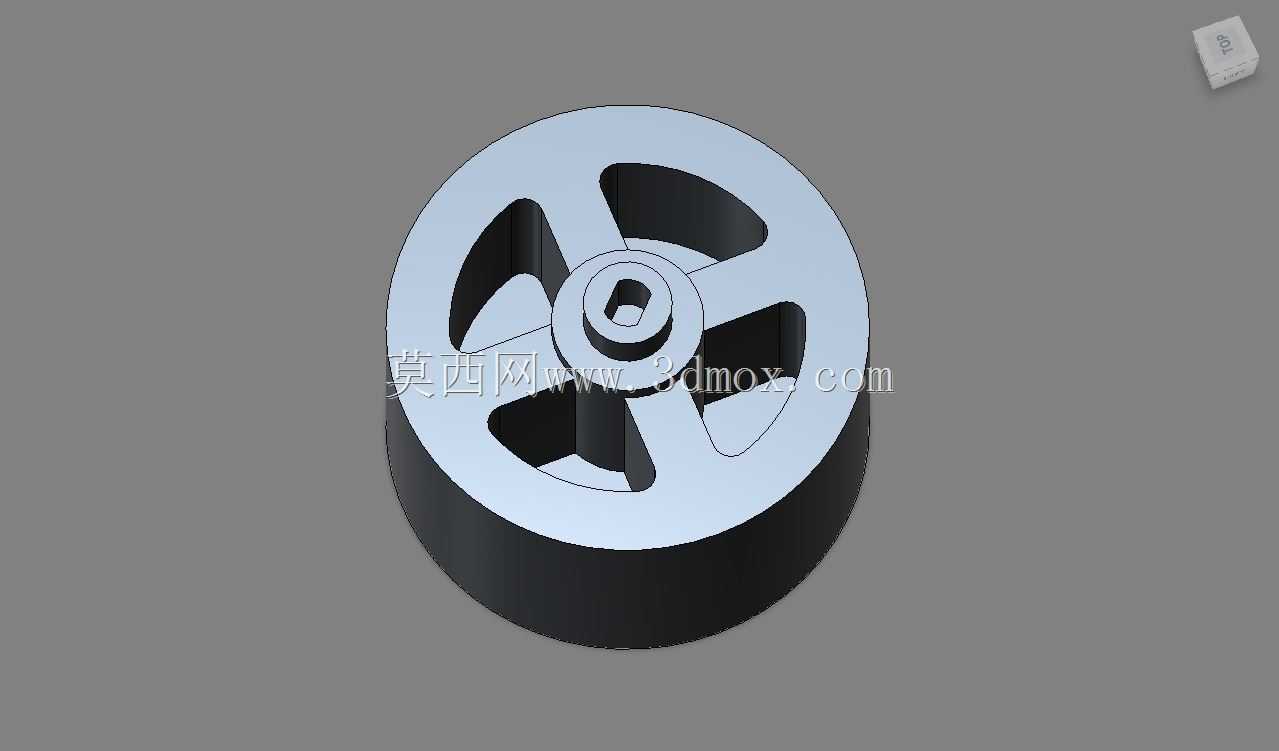

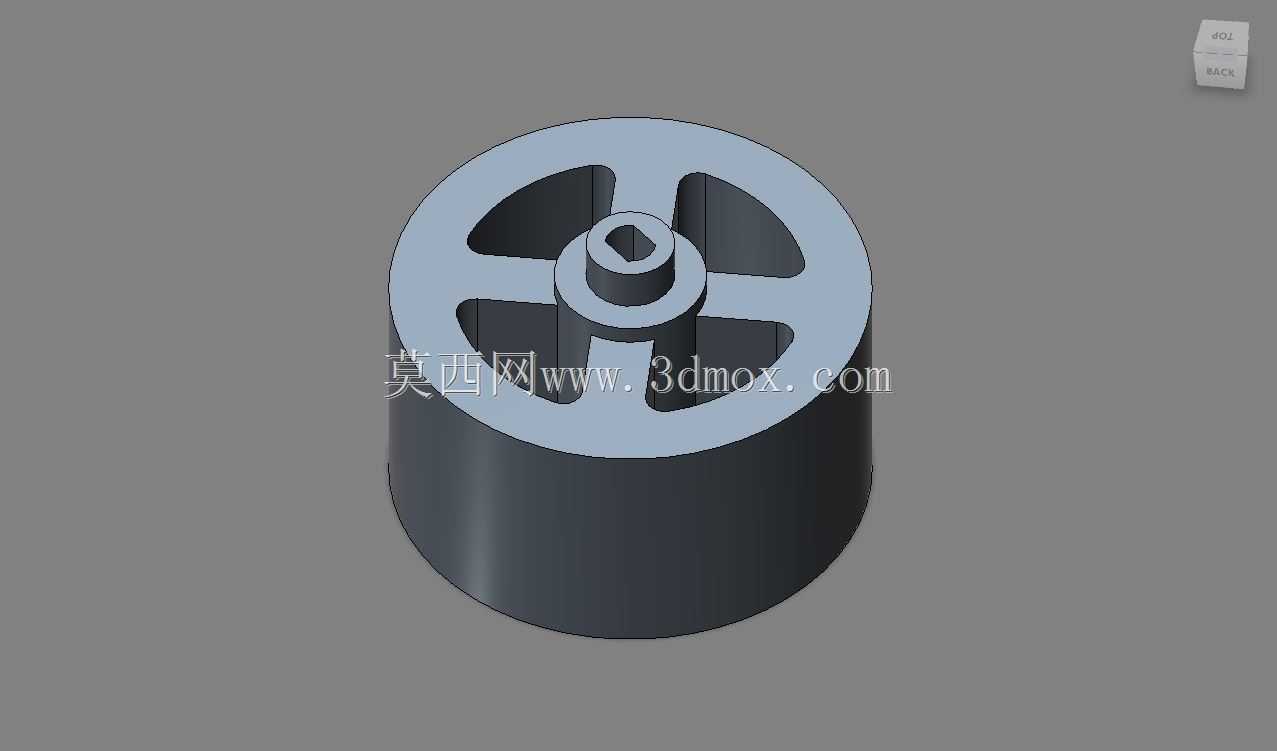

　　对于频繁切换转向的小型传动机构来说，这种配合形式能大幅降低后期维护的频次。轮体的支撑结构采用了辐条式的中空设计，没有做成实心的圆柱轮坯，一方面是控制整体重量，降低电机启动时的转动惯量，让齿轮电机的启停响应更灵敏，不会因为轮体自重过大导致电机堵转、启动电流超标的问题；另一方面辐条之间的镂空空间可以预留走线位置，部分需要在轮体上集成检测元件的场景，能直接把信号线从辐条间隙穿到中心轴位置，不需要额外在轮体侧面打孔走线，破坏整体结构强度。轮体的外圈是等直径的圆柱工作面，没有做额外的胎纹开槽，适合在光滑金属导轨、平面传送台面上做滚动接触，工作面的圆柱度公差控制在合理范围内，转动时不会出现周期性的上下跳动，和配套的接触面贴合均匀，

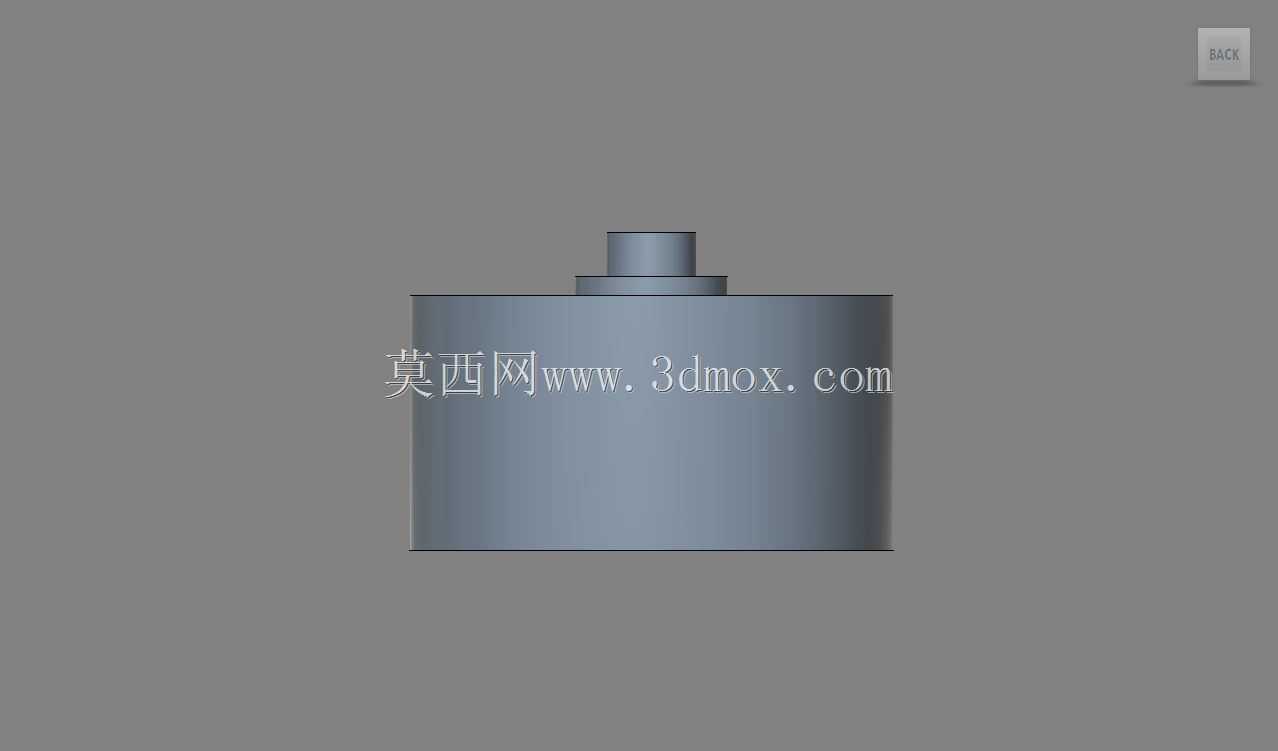

　　不会出现局部磨损过快的情况。从安装边界来看，轮体的轴向总长度和中心安装孔的深度做了匹配设计，安装到位后轮体的端面和电机输出端的轴承座端面会预留0.2到0.3毫米的间隙，不会在转动时摩擦电机端盖，同时中心孔的定位台阶高度刚好和电机轴的伸出长度匹配，不会出现轮体安装后压到电机输出轴密封圈的问题，避免长期运行磨损密封圈导致电机内部润滑脂渗漏。在结构强度校核上，辐条的厚度和连接圆角做了优化，每根辐条和中心轮毂、外圈的连接位置都做了R角过渡，没有直角应力集中点，即使遇到瞬时的冲击载荷，比如轮体碰到轨道上的细小凸起、传动机构急停时的惯性冲击，应力也会顺着圆角均匀分散，不会出现辐条根部断裂的问题。轮体的中心轮毂部分做了加厚处理，

　　和电机轴配合的接触面长度足够，不会因为配合长度过短导致轮体倾斜，保证转动时的同轴度，即使是长时间连续运行，轮体的径向跳动量也能控制在小型传动机构允许的误差范围内，不需要频繁停机调整轮体的安装位置。这类轮体除了用在小型齿轮电机驱动的移动载具上，也可以作为传送带的从动滚轮、张紧轮使用，只需要把中心孔配合对应的支撑轴就能通用，中空的辐条结构也方便在轮体侧面加装码盘，做转速检测、位置反馈的配套安装，不需要额外设计码盘的安装支架，直接把码盘固定在辐条的端面上就能和轮体同步转动，简化整体的传动结构设计。在实际选型搭配时，只需要确认齿轮电机输出轴的截面尺寸、轴伸长度，就能直接匹配安装，不需要对轮体做二次加工，中心孔的型面公差和常用微型齿轮电机的输出轴公差做了适配，安装时轻轻压入就能达到合适的配合紧度，既不会过松导致打滑，也不会过紧压伤电机轴的表面或者电机内部的轴承结构。轮体的外圈圆柱面和中心安装孔的同轴度在设计时做了重点管控，两者的同轴度误差控制在很小的范围内，转动时不会出现偏心甩动的情况，对于需要平稳运行的小型传动设备来说，能有效降低运行时的振动和噪音，提升整体设备的运行稳定性。
