双轮联动式机械爪夹持执行构件

项目分类:通用机械零部件 发布时间:2024-04-15 ID:747060
  • 双轮联动式机械爪夹持执行构件
  • 双轮联动式机械爪夹持执行构件
  • 双轮联动式机械爪夹持执行构件

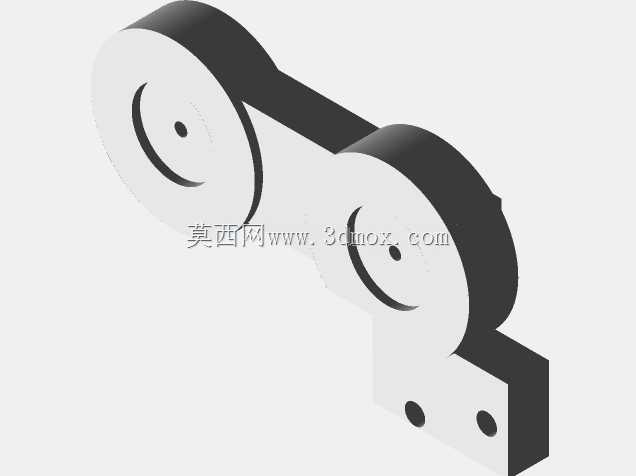

  该构件属于机械手末端执行机构的核心夹持部件,整体采用双轮联动的一体式结构设计,主体连接臂与两个带弧形卡槽的轮状夹持端为一体化加工成型结构,底部设置两个对称分布的定位安装孔,用于与机械臂的驱动输出端完成刚性连接。从实际应用场景来看,这类构件多用于轻载工况下的自动化取料工位,常见于3C电子零部件装配线、小尺寸五金件分拣工位、小型注塑件取件环节,适配摆角范围在0-45度的旋转驱动输出,可完成对圆柱类、带凸缘类小型工件的抱持夹持动作,相比平口夹爪,弧形卡槽的接触形式能增大与工件外圆的接触面积,降低夹持过程中对工件表面的压损,尤其适合表面精度要求较高的轴类、套类零件的转运作业。设计阶段优先考虑了结构的刚性冗余,连接臂的截面采用变厚度过渡设计,

  在夹持端与安装座的衔接位置做了圆弧倒角处理,避免应力集中导致的长期交变载荷下的结构断裂,两个轮状夹持端的弧形卡槽圆心与构件整体的回转中心保持固定的位置公差,卡槽的曲率半径适配常见直径范围在8-20mm的圆柱类工件,当驱动端带动构件做回转动作时,两个夹持端的弧形面可同步贴合工件外圆,形成稳定的两点抱持约束,限制工件的径向窜动。安装边界方面,底部两个安装孔的中心距按照标准小型机械臂末端法兰的安装孔位设计,孔位公差满足H7级装配要求,可直接通过圆柱销完成定位锁紧,不需要额外加工转接板;构件整体的外轮廓最大回转半径控制在120mm以内,在相邻工位间距不小于150mm的布局下即可完成全行程动作,不会与周边的料道、定位工装产生运动干涉。

  从功能特性上看,该构件没有额外的活动铰接点,一体式结构消除了铰接间隙带来的夹持定位误差,重复定位精度可控制在0.05mm以内,适合对取料位置一致性要求较高的自动化工位,日常维护不需要定期加注润滑脂,仅需定期检查安装孔位的锁紧状态即可,相比多连杆式的夹爪构件,零件数量减少60%以上,故障点大幅降低,适合长时间连续运行的自动化产线使用。设计过程中对构件的重心做了配平处理,整体重心落在安装座的中心轴线上,驱动端带动构件回转时不会产生额外的偏载力矩,可降低驱动电机的输出扭矩损耗,适配额定扭矩在0.5N·m以上的旋转驱动单元即可正常工作。夹持端的弧形卡槽边缘做了0.5mm的倒角处理,避免工件进入卡槽时被锐边刮伤表面,

  同时倒角形成的导向锥面可允许工件存在±2mm的位置偏差,降低前端视觉定位或者机械定位的精度要求,提升产线的容错率。在实际选型适配时,需要确认驱动端的输出轴端面到工件夹持位置的垂直距离与该构件的安装面到卡槽中心的距离匹配,该距离设计值为35mm,若垂直距离偏差超过5mm,会导致夹持时工件与卡槽的贴合位置偏移,降低夹持稳定性。构件的厚度方向尺寸统一为15mm,在狭窄的料仓空间内也可顺利伸入取料,适合料仓间距较小的密集排布取料场景。
