仿水晶卵石圆润曲面造型结构设计

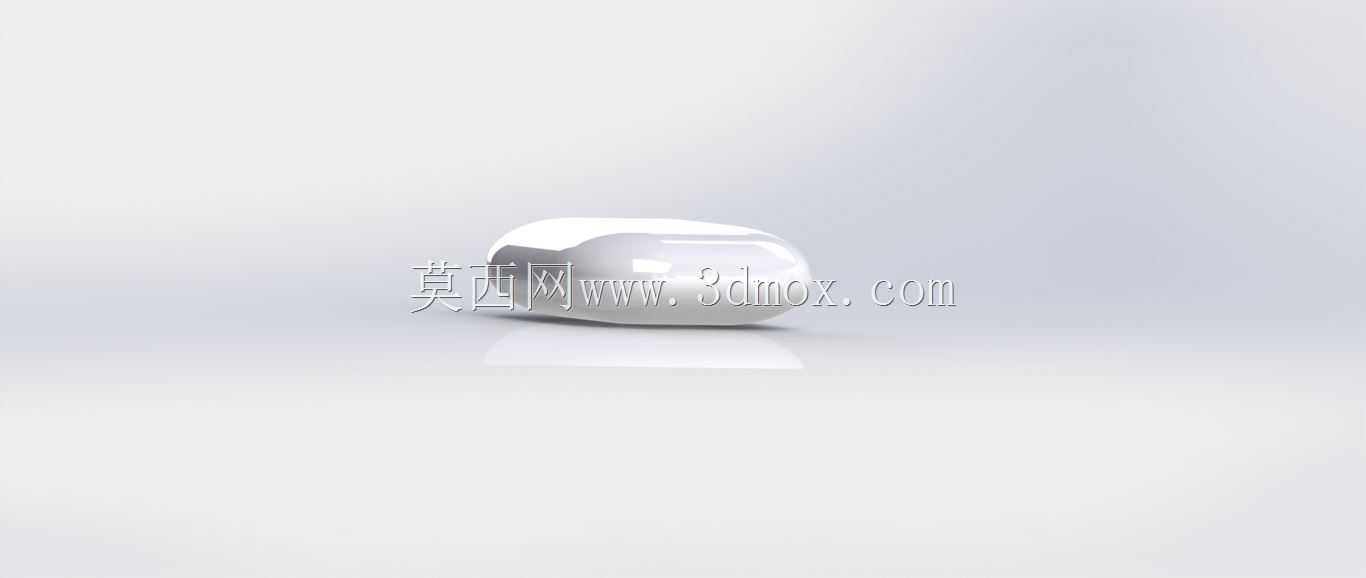

　　这款仿水晶卵石的造型设计，最初的构思来源于自然河床中经水流长期冲刷形成的天然卵石形态，在结构设计阶段，首先要解决的是曲面连续顺滑的问题，天然卵石的表面不存在硬棱硬角，所有曲率过渡都遵循自然流体冲刷后的渐变规律，建模时需要通过多组截面线的曲率连续约束，避免出现曲面褶皱、曲率突变的问题，保证整体外观的通透感与柔和质感。从应用场景来看，这类曲面造型结构并非仅作为装饰摆件使用，在工业设计领域，圆润无尖角的曲面结构常被应用在手持设备外壳、公共设施扶手端盖、儿童用品接触部件等场景，这类场景对结构的边缘安全半径有明确要求，所有外露边缘的圆角半径不能小于3mm，避免磕碰造成的划伤，而这款卵石造型的所有外表面曲率半径均控制在安全阈值以上，

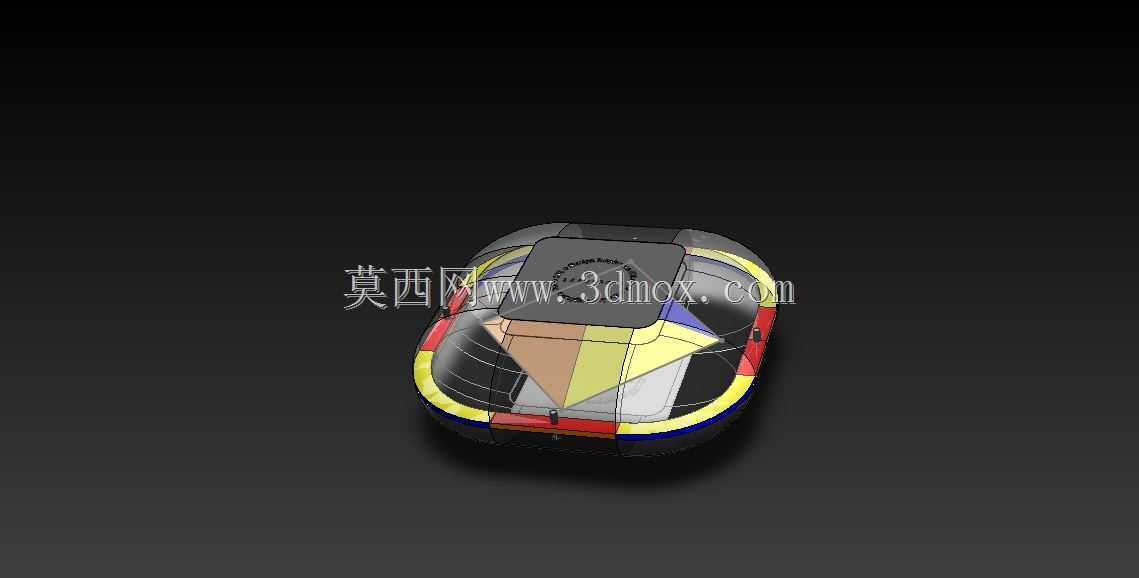

　　完全符合这类接触类部件的结构安全要求。在功能特性层面，该造型采用对称式分层内部结构，外层为等厚的透明曲面壳体，中层设置多组彩色分隔嵌件，内部预留了容纳小型电子元件的空腔，可直接拓展作为小夜灯外壳、桌面香薰容器、无线充电底座上盖等部件使用，内部空腔的边界与外层曲面保持等距偏移，偏移量根据常用的透明塑料件注塑壁厚设置，控制在2-2.5mm区间，既保证壳体的结构强度，也避免注塑过程中出现缩痕、翘曲等缺陷。设计过程中，首先通过点云拟合的方式还原天然卵石的外轮廓基准，再对轮廓进行工程化修正，剔除天然卵石表面存在的不规则凹陷，将整体轮廓调整为中心对称的类椭球形态，长宽高比例控制在1.2:1:0.7的区间，这个比例既保留了天然卵石的握持贴合感，

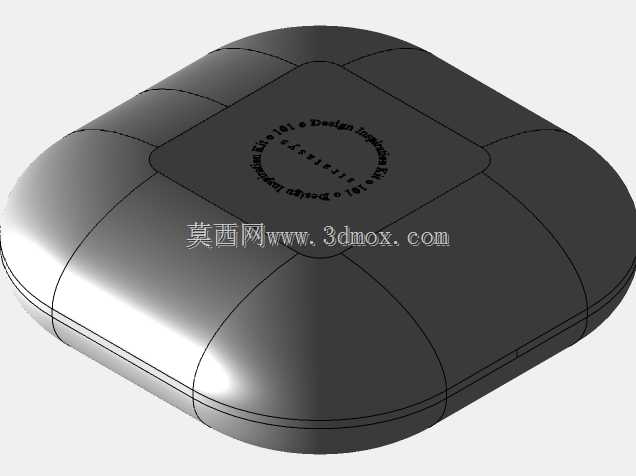

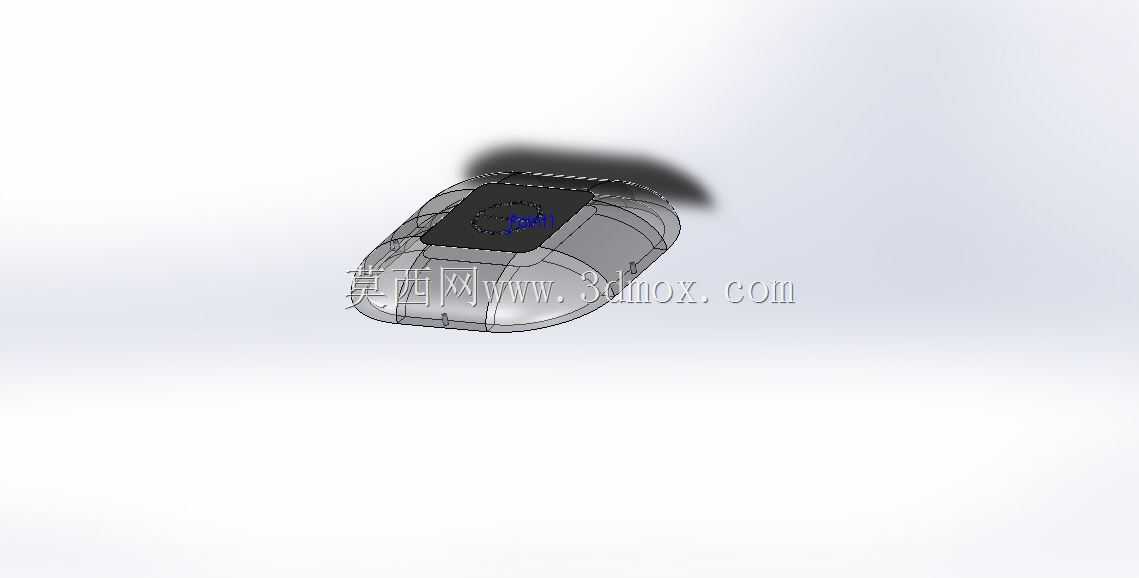

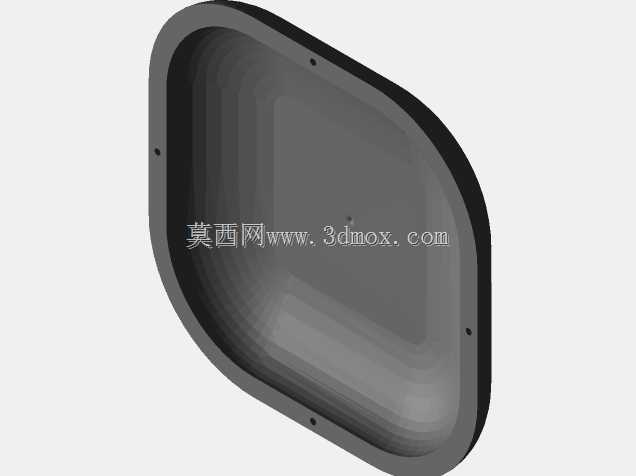

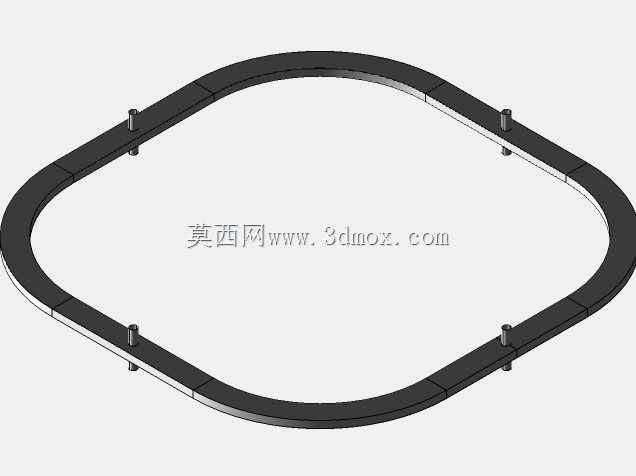

　　也能保证放置在平面上时的稳定性，底部设置了一个直径15mm的平面安装位，可通过粘接、卡扣连接的方式固定在各类底座上，安装位的平面度公差控制在0.1mm以内，保证安装后不会出现晃动。从安装边界来看，该造型的最大外轮廓尺寸控制在80mm67mm56mm，属于小型桌面级部件的尺寸范畴，不需要预留过大的安装空间，外层曲面与周边部件的安全间隙预留2mm即可，不会出现装配干涉问题。在曲面拆分阶段，将整体结构拆分为上壳、下壳、内部嵌件三个部分，上下壳的分型面设置在整体轮廓最大的截面位置，分型线做隐藏式处理，顺着曲面的曲率走向布置，装配后不会出现明显的合模线痕迹，内部嵌件采用卡接结构与壳体连接，不需要额外设置螺丝柱，既简化了装配流程，

　　也保证了外观的整体性。这类曲面造型的结构设计难点在于曲率的连续控制，建模时需要反复检查曲面的高斯曲率分布，避免出现曲率反向的区域，否则在后续做透明材质渲染或者实际注塑生产时，会出现明显的光影扭曲，破坏整体的通透质感，同时内部的加强筋结构需要做随形布置，筋位的厚度控制在壳体壁厚的0.6倍，避免表面出现缩印，筋位的走向顺着曲面的曲率方向排布，既提升壳体的抗冲击强度，也不会破坏外观的视觉效果。实际应用中，这类圆润曲面结构还能有效降低风阻，在一些小型户外设备的外壳设计中也可参考这类造型逻辑，减少户外使用时的风阻影响，同时无尖角的结构也能减少灰尘、水渍的积存，降低日常清洁的难度。
