星形六角手动拧紧夹持工装结构

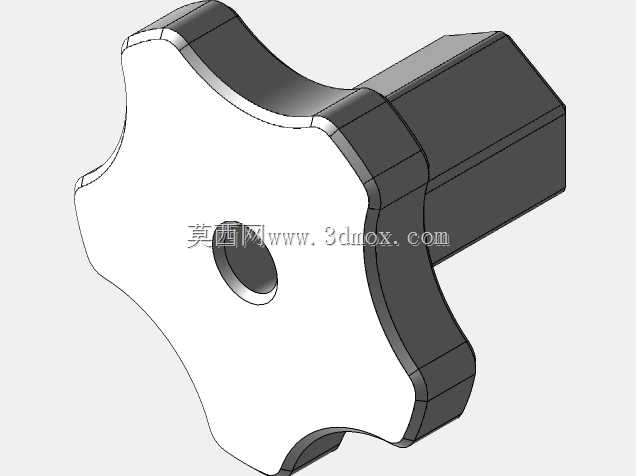

　　在小型工装夹具、桌面级加工辅具、轻工设备手动调节机构的设计场景中，这类星形六角结构的手动夹持部件是非常常见的操作件，日常在工装定位、工件临时压紧、设备调节位锁止的工位上都能见到它的应用。不同于标准的滚花旋钮或者翼形螺母，这个部件把操作端做成了带六个圆弧过渡凸角的星形轮廓，每个凸角的边缘都做了圆滑的倒角处理，完全没有尖锐的棱边，操作人员徒手拧动的时候，手掌和手指贴合在凸角的弧面上，即使施加较大的拧紧力矩也不会出现硌手的情况，长时间反复操作也不容易产生手部疲劳。从结构设计的逻辑来看，这个部件的操作端直径比后端的六角插接段大出不少，这种大直径的操作端设计，本质上是加长了力臂长度，操作人员不需要借助扳手等额外工具，

　　徒手就能输出足够的锁紧力矩，完全满足小型工装、轻型辅具的锁紧力需求，在没有操作空间放置扳手的狭窄工位上，这种设计的优势会格外明显。后端的六角插接段采用标准的外六角轮廓，能够直接和配套的内六角安装孔、或者带六角孔的压紧杆件配合，装配的时候不需要额外做防转结构，六角面的配合本身就能承受拧紧过程中的扭矩，不会出现相对打滑的问题，插接段的长度经过匹配设计，既能够保证插入安装位后有足够的啮合长度，不会因为受力过大脱出，也不会因为长度过长导致安装后突出多余的结构，避免和周边的工件、操作部件产生运动干涉。部件中心位置预留了轴向的通孔，这个通孔的设计有两个实际作用，一方面是当这个部件作为穿杆式锁紧件使用时，拉杆或者调节螺杆可以直接从中心穿过，

　　不需要在侧面额外开槽，整个锁紧结构的受力会沿着部件的中心轴线传递，不会产生偏载力矩，锁紧的时候受力更均匀，长期使用也不容易出现局部磨损；另一方面这个通孔也可以作为定位孔使用，需要精准对位的安装场景下，可以插入定位销来保证部件和安装基座的同轴度，避免拧动过程中出现偏心晃动。整个星形操作端的每个凸角弧度都经过反复调整，相邻两个凸角之间的凹陷位置刚好能够贴合指腹的自然轮廓，不管是正向拧紧还是反向松开，手指都能找到稳定的施力点，即使手上沾有少量的切削液或者润滑油，也能稳稳捏住操作端不会打滑。在安装边界的考量上，这个部件的最大外轮廓是星形操作端的外接圆直径，设计安装位的时候只需要预留出比这个直径大3到5毫米的操作空间，

　　就能保证手指有足够的活动空间完成拧动操作，不需要预留扳手的转动空间，对于紧凑布局的小型工装来说，能够大幅节省安装占用的空间。这类部件通常会用在小型台钻的工件定位压紧、木工辅具的快速调节、3D打印工装的手动锁止、电子装配夹具的位姿固定等场景，相比需要工具操作的标准紧固件，它的操作效率更高，不需要额外寻找配套工具，操作人员走到工位上直接徒手就能完成锁紧或者松开的动作，在需要频繁更换工件、反复调节位置的工位上，能够有效减少辅助操作的时间。从结构强度的角度来看，整个部件采用等强度的轮廓设计，操作端的厚度从中心向外缘逐渐过渡，不会出现局部壁厚过薄的应力集中区域，即使施加超过常规操作的力矩，也不会在凸角的根部出现断裂的情况，长期反复使用的寿命能够满足工装类部件的使用要求。和普通的圆形滚花旋钮相比，这种星形六角的结构不需要加工细密的滚花纹理，加工工艺更简单，不管是采用机加工还是注塑、粉末冶金的工艺生产，都能很方便地成型，生产的成本更低，同时防滑效果比滚花结构更可靠，因为施力点是卡在凸角之间的凹陷位置，而不是靠表面的摩擦力来传递扭矩，即使表面有油污也不会影响操作的可靠性。在实际的设备装配中，这个部件可以直接替换同规格的六角头旋钮，不需要修改原有安装位的尺寸，互换性很强，设计人员在做手动调节机构的选型时，只需要匹配后端六角段的对边尺寸和中心通孔的直径，就能直接选用，不需要重新定制特殊结构的操作件，能够大幅缩短设计和加工的周期。
