带G1/2接口95mm外径法兰连接件

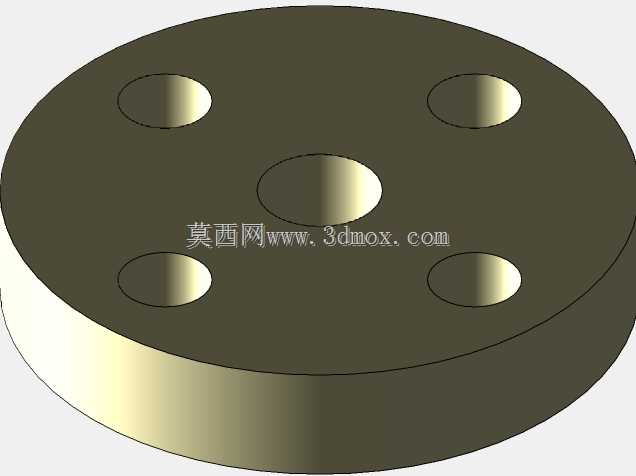

　　在流体输送管路系统、小型气动液压回路以及紧凑型设备的接口布局中，这类带内螺纹接口的法兰件是非常常见的静密封连接载体，很多做小型模组、实验台架、低压流体回路的结构工程师在选型时，经常会遇到管路接口需要垂直于安装面做转接的场景，这时候这类一体式法兰就能省去额外的接头转接步骤，减少管路的泄漏点。从实际安装场景来看，这个法兰的外径设定为95mm，对应的安装孔位采用四孔均布的设计，四个安装孔围绕中心的G1/2内螺纹接口呈圆周对称排布，这种布局的好处是安装时不需要刻意区分法兰的周向角度，四个方向都能对准安装基座的螺孔，在现场装配尤其是空间局促、视线受阻的安装位置，能大幅降低装配对位的难度，不会出现单耳或者两孔法兰需要反复旋转找正孔位的问题。中心的G1/2管螺纹是英制非密封管螺纹的常规规格，适配市面上绝大多数4分口径的管路接头，不管是气动系统的PU管硬接头、液压系统的碳钢接头，还是水路的塑料接头，都能直接匹配，不需要额外做螺纹转换，这也是选型时优先考虑这类标准接口法兰的核心原因，能大幅减少备件的种类，降低现场维护的配件储备压力。从设计思路上来说，这个法兰采用了等厚圆盘的主体结构，没有做额外的减重槽或者加强筋，一方面是因为这类法兰多用于1.6MPa以下的低压工况，等厚结构的强度冗余完全能满足密封面的压紧力需求，另一方面平直的背面能完全贴合安装基座的平面，不需要对安装面做额外的避空加工，降低基座的加工成本。法兰的密封面没有做凸台或者水线设计，是完全平整的平面结构，

　　这种设计适配平垫片密封，不管是橡胶垫片、四氟垫片还是紫铜垫片，都能在螺栓压紧力下形成均匀的密封面压强，不会因为密封面有凹凸结构导致垫片压合不均出现泄漏，对于低压常温的工况来说，这种平密封面的加工成本更低，密封可靠性也完全足够。在安装边界上，95mm的外径意味着安装时需要在基座上预留至少直径100mm的平整安装区域，四个安装孔的中心距可以根据常规四孔法兰的排布逻辑推算，对应的螺栓规格可以选用M8或者M10的内六角螺栓，螺栓的长度需要根据法兰厚度、垫片厚度以及基座的螺纹深度综合确定，要保证螺栓拧紧后有足够的螺纹啮合长度，同时不会顶到基座内部的其他结构。中心的G1/2螺纹孔是贯通设计，流体可以直接从法兰的一侧穿过法兰进入对接的管路，

　　没有额外的流道变径，能减少流体在接口处的压力损失，对于对流量损失敏感的气动回路或者冷却水回路来说，这种等通径的设计能有效降低管路的压损，提升系统的整体效率。在实际使用中，这类法兰经常被用在小型罐体的侧壁接口、阀组的安装基座接口、设备面板的气路水路穿板接口位置，相比直接在罐体或者面板上攻管螺纹，用法兰连接的方式不需要在薄壁结构上加工深度较大的管螺纹，避免薄壁件攻丝容易出现的螺纹滑牙、密封不足的问题，同时后期维护时只需要拆卸法兰螺栓就能更换接头或者检修管路，不会破坏主体设备的结构。很多新手工程师在做这类法兰建模的时候，容易忽略安装孔的倒角以及螺纹孔的入口倒角，实际上安装孔做0.5mm左右的倒角，能避免螺栓穿入时被孔边的毛刺刮伤螺纹，

　　螺纹孔入口做1mm的45度倒角，能引导接头顺利拧入，同时也能避免螺纹入口的毛刺在接头拧入时被切落进入管路，造成下游的阀件或者喷嘴堵塞。另外这个法兰的外缘做了微小的圆角处理，没有尖锐的棱边，一方面是加工时去毛刺的常规要求，另一方面在装配时也不会划伤操作人员的手套或者皮肤，符合机械零件的安全设计规范。从材料选型的适配性来说，这个三维模型的结构可以适配多种加工材料，如果是用于水路或者普通气动回路，可以选用304不锈钢加工，防锈能力强，能适应潮湿的工作环境；如果是用于低压无腐蚀的气动回路，也可以选用6061铝合金加工，重量更轻，加工成本更低；如果是用于有腐蚀性介质的化工实验回路，还可以选用PVDF或者PP材质注塑加工，模型的结构完全不需要修改就能适配不同材料的加工工艺，通用性很强。在做管路布局的三维装配时，这个法兰的安装基准面就是法兰的背面，中心螺纹孔的轴线垂直于安装基准面，装配时只需要将基准面和安装面做重合配合，再对齐任意一个安装孔的位置就能完全定义法兰的装配约束，不会出现过约束或者欠约束的问题，能提升整体装配的效率。
