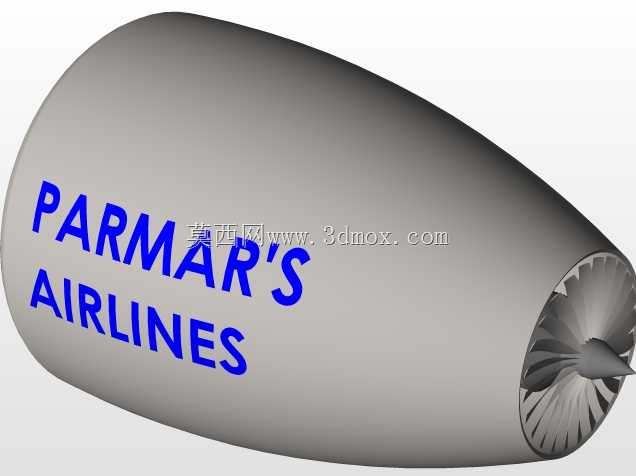

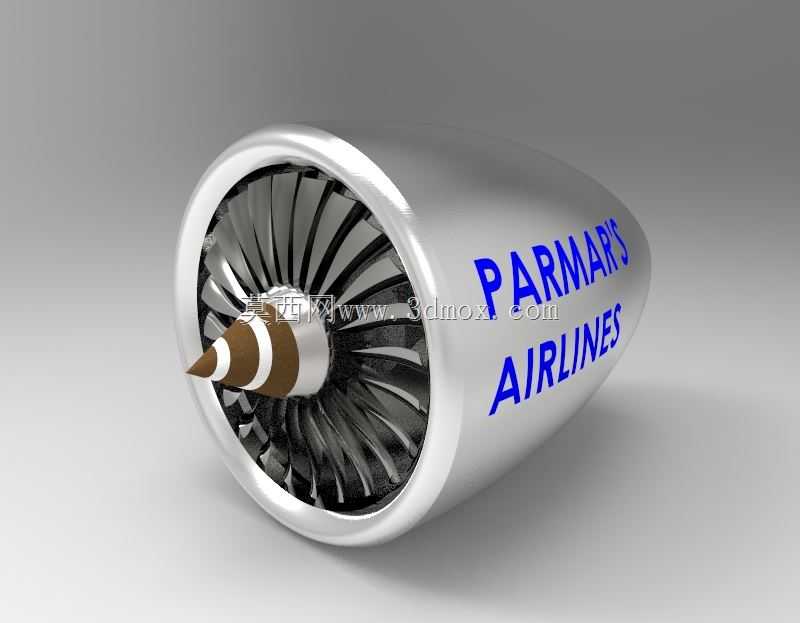

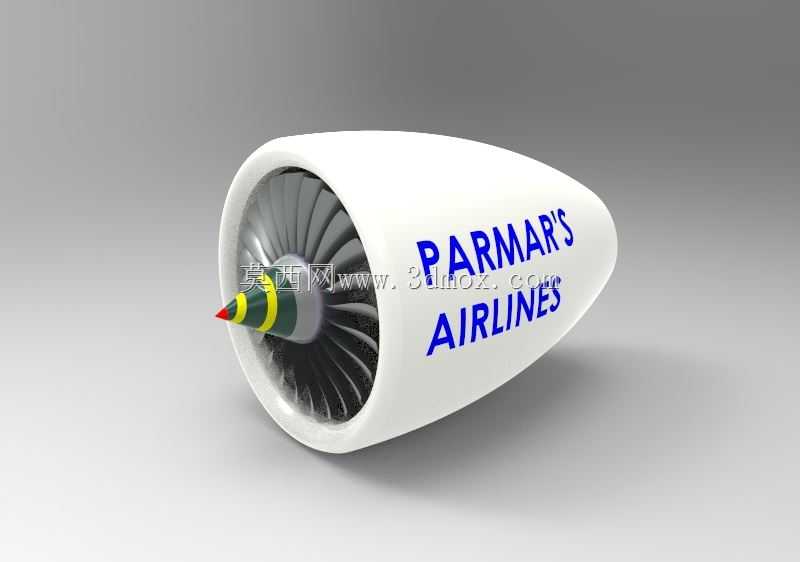

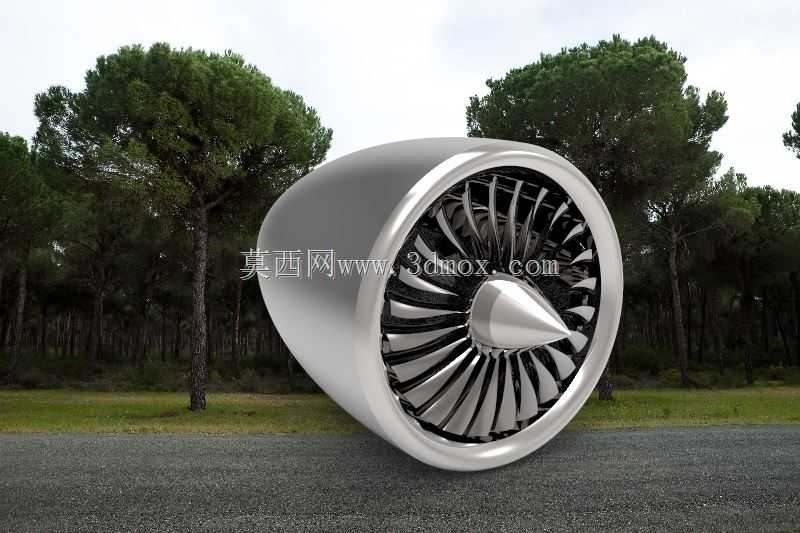

航空涡扇发动机前端风扇转子结构

　　在民用干线客机、大型军用运输机的动力系统中，前端风扇转子是大涵道比涡扇发动机最先接触来流的核心做功部件，其气动外形与结构强度直接决定发动机的进气效率、推力输出水平与运行稳定性。日常航线运行中，该部件需要在跨音速来流、大温差、高离心载荷的复杂工况下持续工作，既要保证足够的空气压缩效率为外涵道提供主要推力来源，也要为核心机输送稳定流量的压缩空气，同时还要耐受起降阶段可能吸入的雨滴、沙尘甚至小型异物的冲击，结构设计上需要兼顾气动性能、结构强度与重量控制的多重平衡。

　　从结构设计逻辑来看，该风扇转子采用宽弦空心叶片布局，叶片沿轮毂周向均匀排布，叶型从根部到尖部采用复合扭角设计，匹配不同半径位置的线速度差异，保证整个叶高范围内的气流攻角处于最优区间，减少气流分离带来的效率损失与流动噪声。叶片前缘做了钝化耐磨处理，应对高速来流中的颗粒冲蚀，叶根采用燕尾型榫头与轮毂盘连接，配合锁紧结构保证高转速下的连接可靠性，避免离心力作用下的叶片脱出风险。转子中心的整流锥采用流线型抛物面外形，平滑过渡进气道来流与叶片根部的流道，减少进气端的气流滞止损失，同时整流锥内部预留了安装边与连接孔位，可与前端的进气锥防冰管路、转速传感器等附件完成装配对接。

　　实际安装边界上，该风扇转子的前端与发动机进气道的内壁面保持均匀的叶尖间隙，间隙值控制在叶高的千分之几区间，既避免工作状态下叶片热胀、离心伸长与机匣发生碰磨，也不会因间隙过大导致叶尖泄漏损失升高，降低风扇整体效率。转子后端通过轮毂盘的安装法兰与低压压气机的第一级转子连接，传递扭矩的同时保证流道的平滑衔接，整个转子组件的动平衡精度需要达到G2.5级以上，避免高转速下的振动传递到发动机机匣与飞机机身，影响乘坐舒适性与整机结构疲劳寿命。

　　在工程建模过程中，需要重点还原叶片的复杂叶型曲面，保证每个截面的翼型坐标、扭角分布与弦长变化完全匹配气动设计要求，同时要准确做出叶根榫头的配合型面、轮毂盘的连接螺栓孔位、整流锥的安装卡槽等细节结构，方便后续开展装配干涉检查、转子动力学仿真、强度有限元分析等工作。这类模型在航空动力研发、教学实训、发动机结构展示等场景中都有实际应用价值，能够帮助结构设计人员快速理解大涵道比涡扇风扇的结构组成与装配关系，也可为相关的气动性能仿真、结构优化设计提供基础的三维数模参考。日常维护场景中，该结构的三维数模也可用于地勤人员的叶片检查、更换培训，直观展示叶片的安装定位方式、榫头配合要求与间隙检测点位，降低一线维护的操作失误率。针对不同推力等级的发动机，风扇转子的叶片数量、直径尺寸、叶型弯掠角度都会做针对性调整，但核心的结构布局、连接方式与设计逻辑保持一致，都是在保证结构强度安全的前提下，尽可能提升气动效率、降低结构重量，最终实现发动机推力与燃油经济性的最优平衡。
