仿生储能式强直踝假肢结构设计

　　这款强直踝假肢的结构设计，核心围绕下肢截肢患者的日常行走需求展开，在结构布局上完全贴合人体下肢的运动力学传递路径，没有冗余的装饰性结构，所有部件的排布都服务于载荷传递与运动缓冲的核心功能。从实际应用场景来看，这类强直踝结构主要适配小腿截肢用户的平地行走、缓坡通行等日常场景，相比传统的固定踝假肢，它通过内置的弹性储能组件，能够在行走的支撑相存储足部触地产生的冲击能量，在蹬离阶段释放能量辅助用户推进，大幅降低行走过程中的体能消耗。

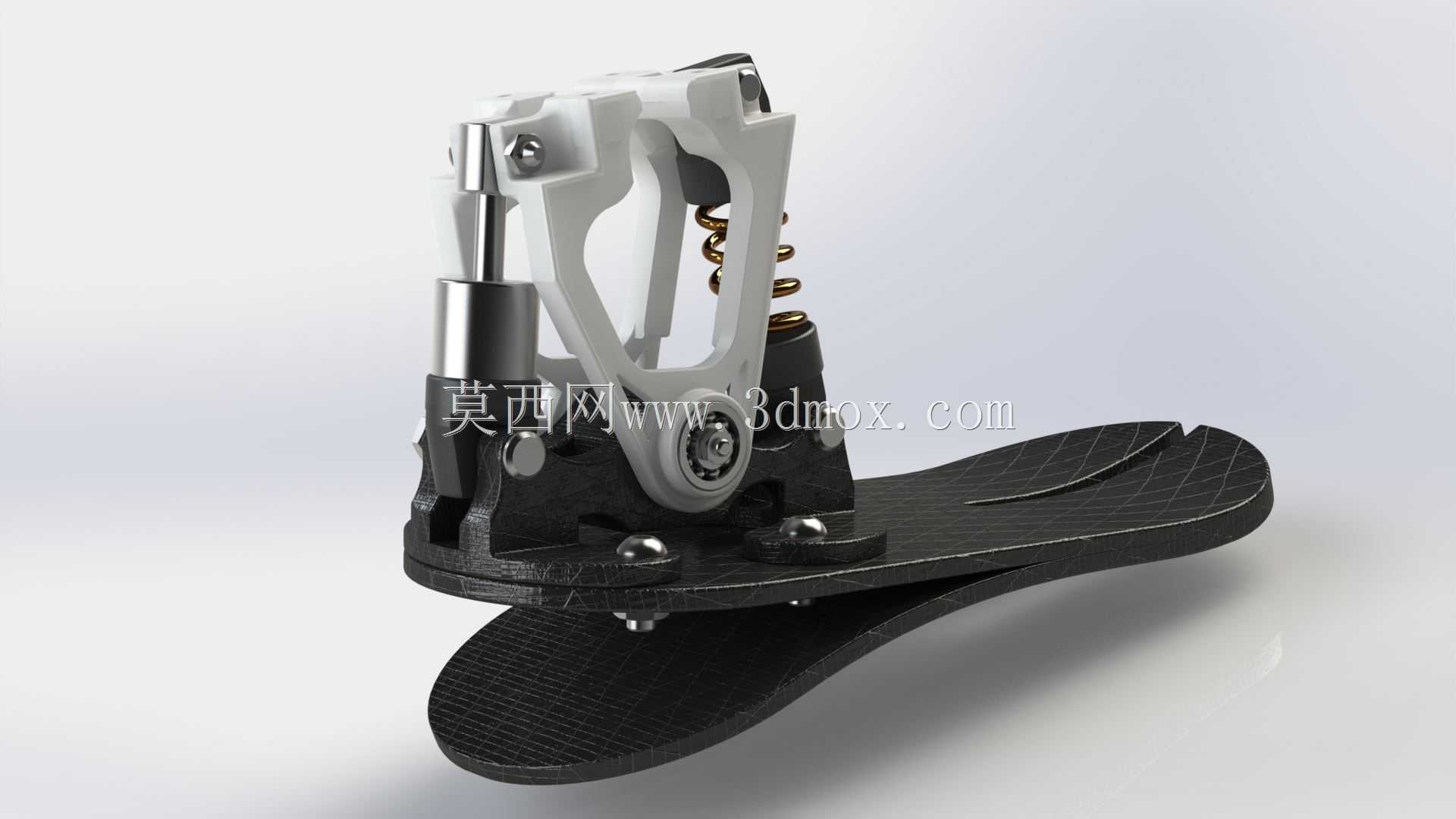

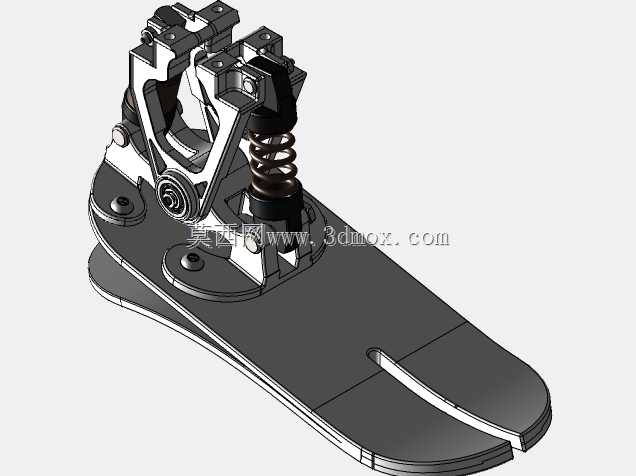

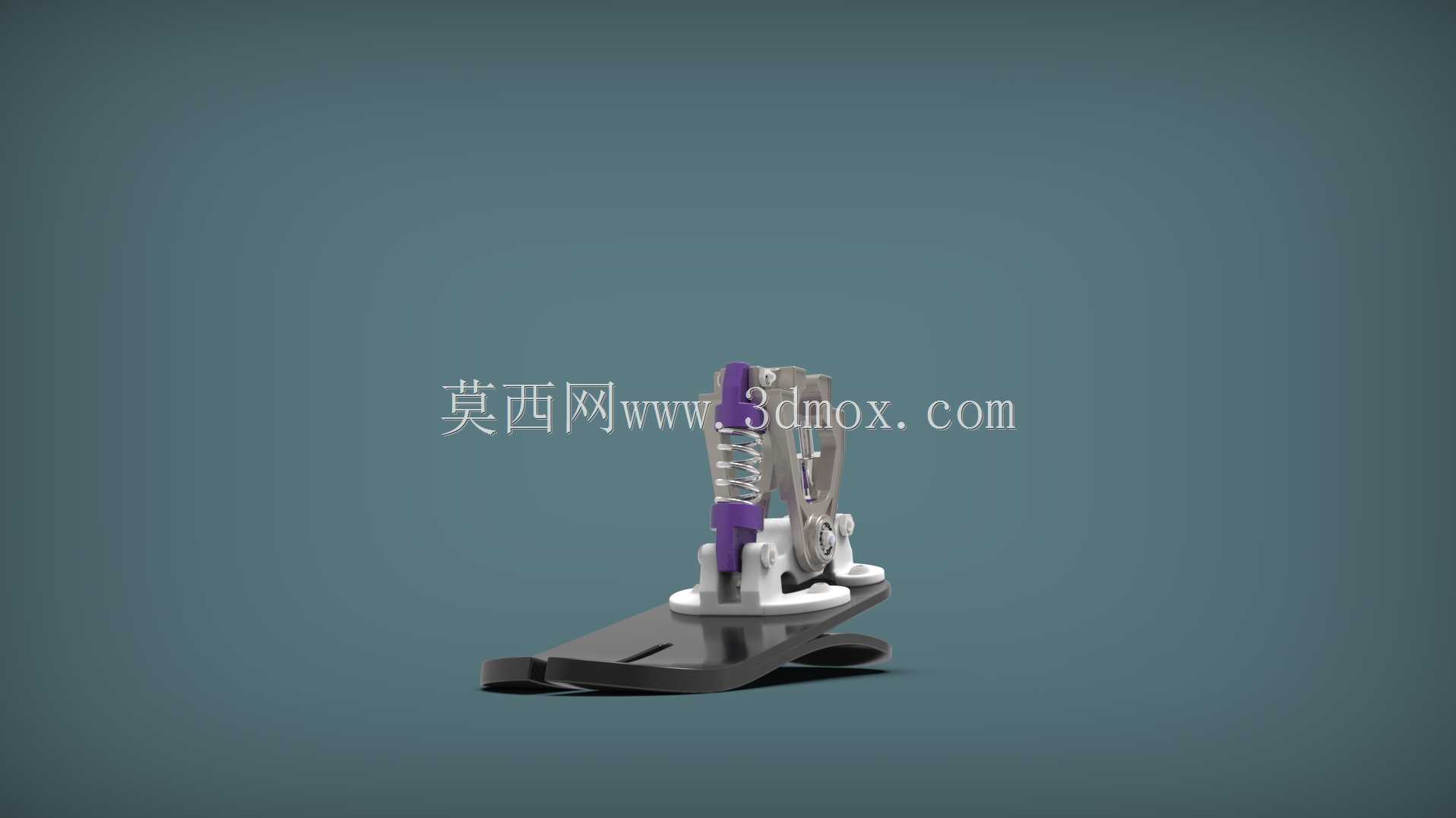

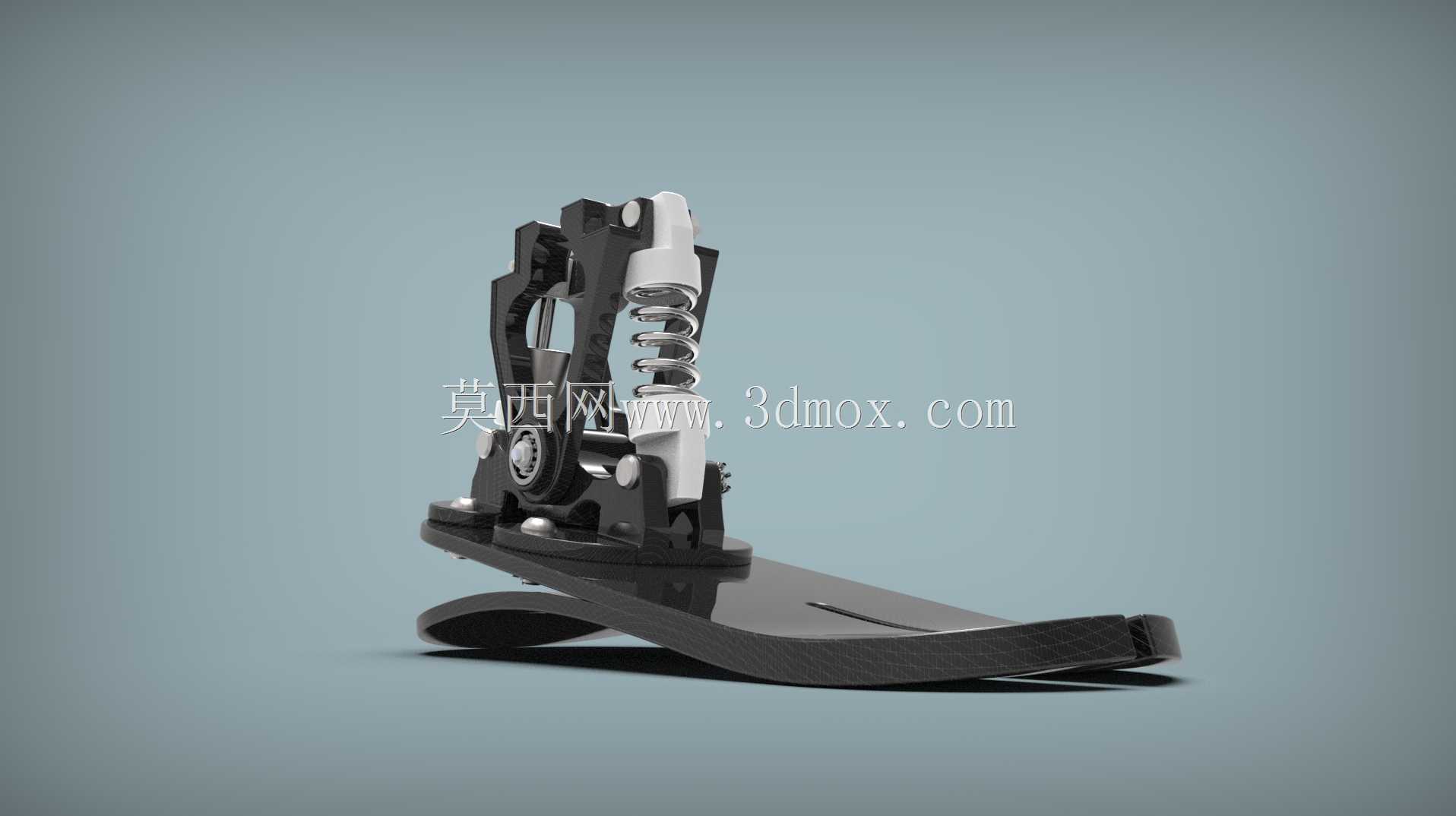

　　在功能特性上，该结构采用了刚性支撑框架搭配储能足板的组合方案，上部的连接位采用标准的假肢接受腔连接接口，能够适配市面上主流的小腿接受腔安装标准，不需要额外定制转接件。连接位下方的铰接结构配合柱状弹簧组件，能够实现矢状面内的小角度转动，模拟健康踝关节的跖屈、背屈活动度，同时弹簧的预紧力可以根据用户的体重、行走习惯进行调整，适配不同体重区间用户的使用需求。足板部分采用弧形轮廓设计，从足跟到足尖的曲率经过反复校核，能够在行走过程中实现平滑的滚动过渡，避免出现传统假肢行走时的卡顿感，足跟位置的加厚区域能够吸收初次触地时的冲击，降低残肢端受到的反震力。

　　设计思路上，整个结构优先考虑了可靠性与轻量化的平衡，主体支撑部件采用高强度合金材质，在保证足够的抗冲击、抗疲劳强度的前提下，尽可能削减非受力区域的材料厚度，整体重量控制在合理区间，避免用户长期穿戴产生过度的负重感。所有铰接位置都采用了免维护的自润滑衬套，不需要用户定期加注润滑脂，降低日常使用的维护成本，弹簧组件外部设置有防护壳体，能够避免日常使用中灰尘、水渍进入弹簧间隙，防止卡滞与锈蚀问题。

　　从安装边界来看，上部连接法兰的安装孔位采用行业通用的四孔布局，孔距符合假肢装配的通用标准，接受腔安装时的对位基准清晰，装配技师能够快速完成对位调整，不需要额外制作定位工装。整体结构的高度在设计时预留了调整余量，能够通过增减连接垫片的方式适配不同的残肢长度，满足不同身高用户的装配需求。足板的长度按照常规鞋码的适配区间设计，能够直接搭配日常的普通鞋履使用，不需要定制专用的鞋具。结构的外侧轮廓做了圆弧过渡处理，没有尖锐的凸起棱角，穿戴时不会对裤腿造成过度磨损，也能避免意外磕碰时对用户造成二次伤害。

　　在载荷传递路径的设计上，从接受腔传递下来的人体重力，首先通过上部连接座传递到两侧的支撑侧板，再通过铰接轴分流到弹簧组件与足板主体，支撑相时弹簧被压缩存储能量，同时足板发生弹性形变吸收部分冲击，蹬离阶段弹簧回弹、足板形变恢复，共同为用户提供向前的推进力。整个力线路径短且直接，没有多余的传力环节，能够减少力传递过程中的损耗，同时避免局部应力集中导致的部件断裂问题。两侧的支撑侧板采用对称式布局，能够保证冠状面内的稳定性，避免行走过程中出现内外翻的失控情况，提升不平路面行走时的安全感。
