便携飞利浦蓝牙音箱外观结构设计

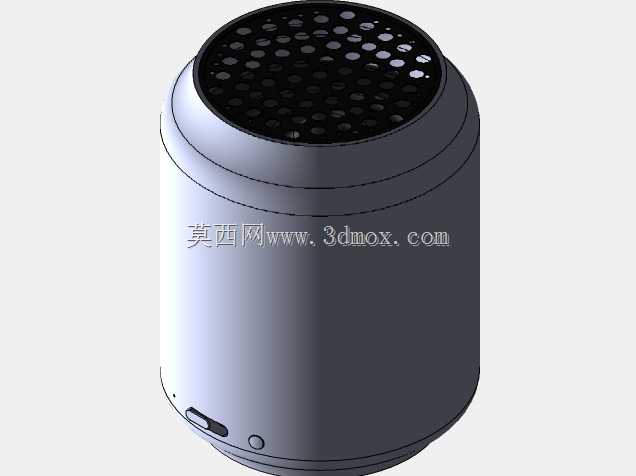

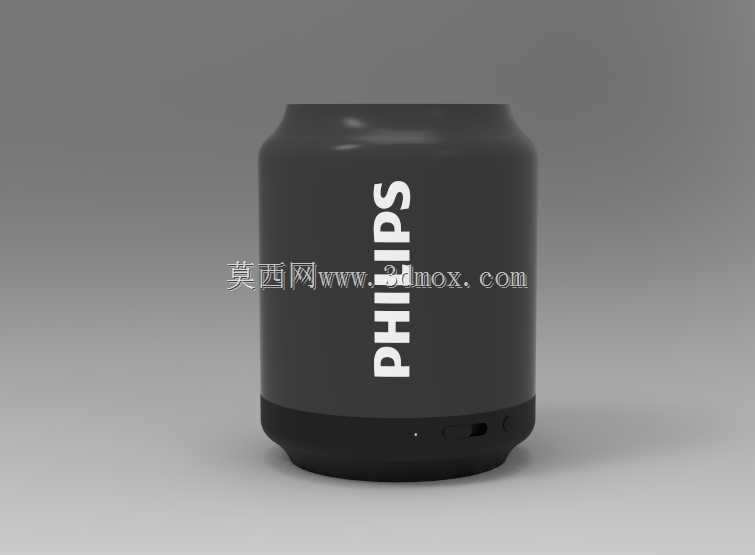

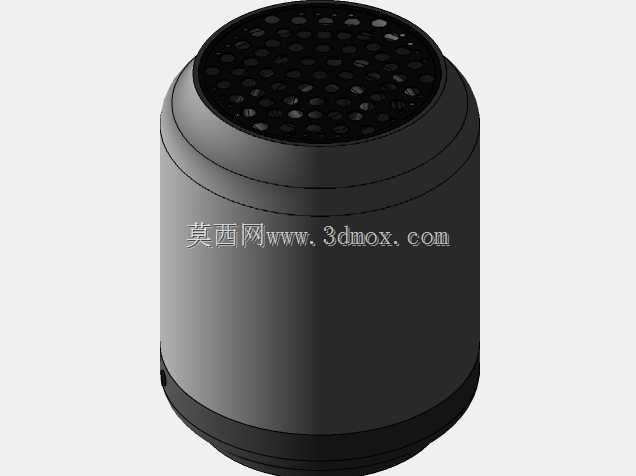

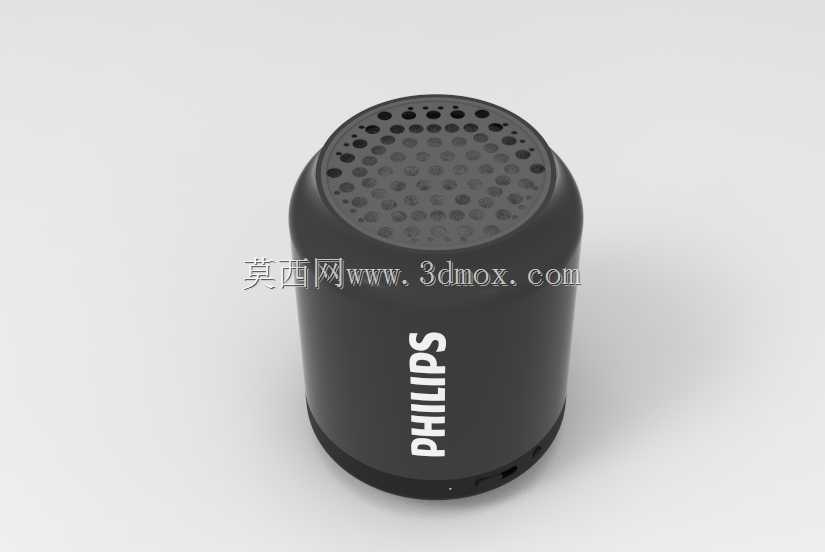

　　这款便携蓝牙扬声器的结构设计，首先围绕户外随身、桌面近场聆听两类核心使用场景展开，日常通勤挂放、露营随身播放、工位桌面补声都是它的适配场景，设计之初就需要平衡握持手感、声学腔体容积、内部元器件排布三者的关系，不能为了外观过度压缩腔体导致低频表现劣化，也不能为了声学容积让设备过于臃肿失去便携属性。从外形来看，整体采用短圆柱类的圆润造型，周身没有尖锐棱角，单手握持时掌心可以完全贴合设备侧壁，不会出现硌手的问题，侧壁预留的按键做了内凹式处理，盲操作时可以靠触感快速定位功能键，不需要低头查看按键位置，适合运动、行走过程中快速调整音量或者切换曲目。设计过程中首先确定的是扬声器单元的安装边界，正面出声面的开孔区域需要和单元尺寸完全匹配，

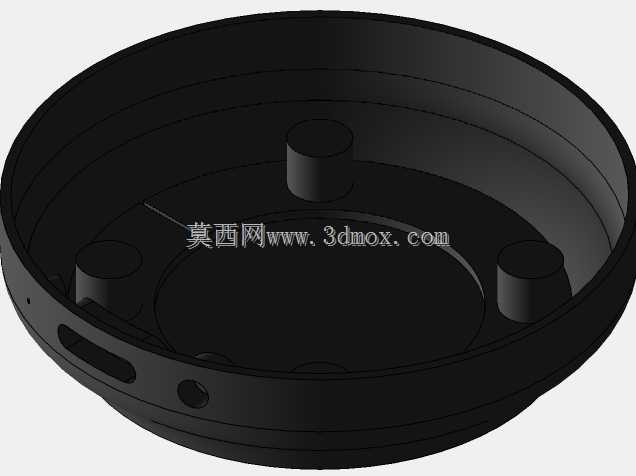

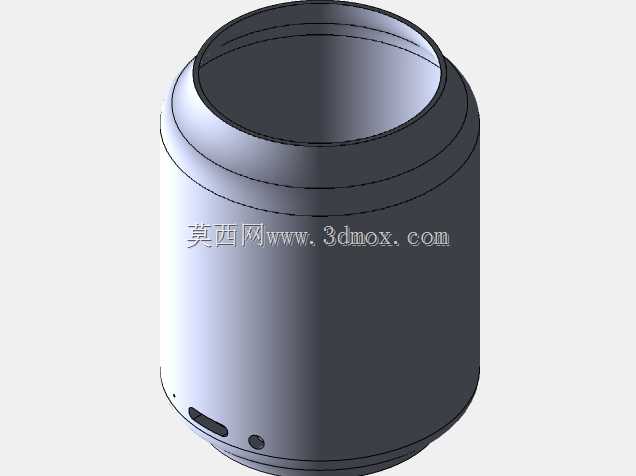

　　单元周边的密封筋位要预留0.3mm的压缩量，装配后可以避免腔体漏音，保证声压能够全部从出声方向传递，减少侧壁漏音带来的声短路问题。腔体内部做了独立的音腔分隔，将电路板、电池区域和发声单元的后腔完全隔开，一方面可以避免电池、电路板的走线挤占音腔容积，另一方面也能防止大音量下腔体内部的气流冲击电路板上的贴片元件，长期使用出现元件松脱的问题。机身侧壁的接口位置做了下沉式设计，后续装配防水胶圈后可以实现基础的生活防泼溅，应对日常使用时的溅水、出汗场景不会出现电路故障，接口外侧的盖板和机身侧壁做了齐平处理，不会突出机身表面破坏整体的圆润握持感。从安装尺寸来看，整体直径控制在65mm左右，机身长度不超过90mm，

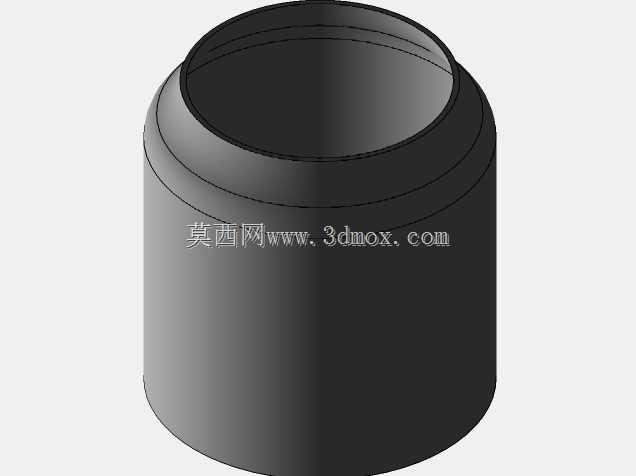

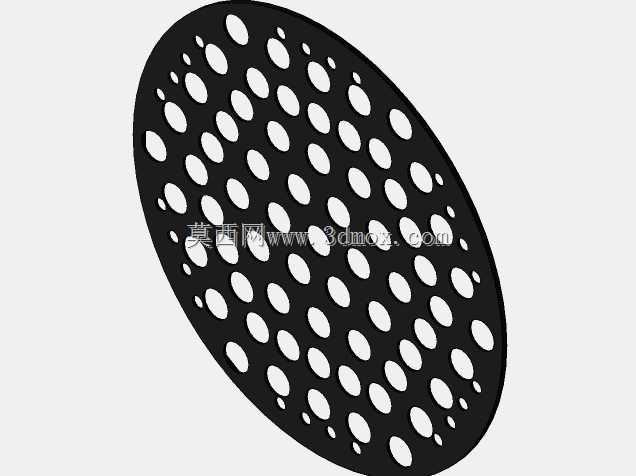

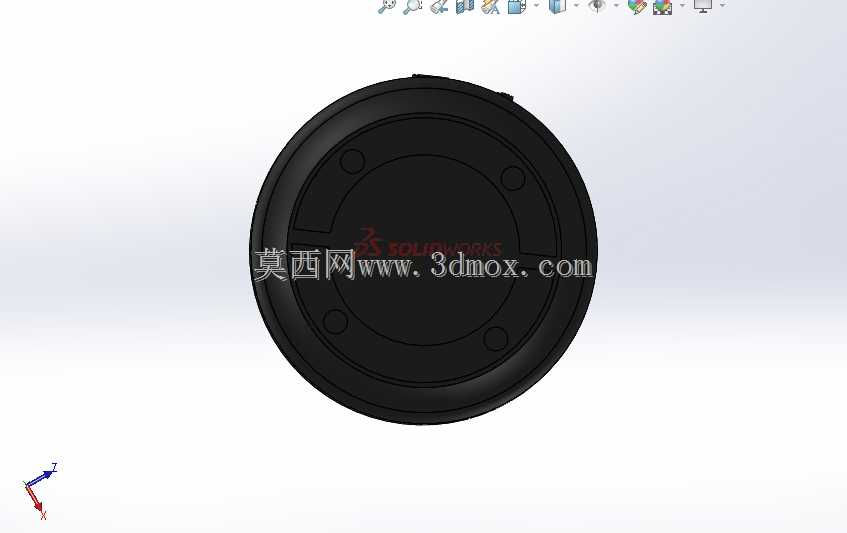

　　这个尺寸刚好可以放进大多数牛仔裤的侧袋，也能适配常见的自行车水杯架，户外骑行时可以直接架在车把位置使用，不需要额外定制固定支架。机身底部做了一圈微凸的硅胶脚垫，放置在光滑桌面时不会因为音量大出现共振滑移，脚垫的高度控制在1.2mm，既可以隔开机身和桌面，避免桌面反射影响出声效果，也不会让设备放置时出现明显的垫高感，视觉上保持和桌面的贴合度。结构设计时还考虑了拆装维修的便利性，机身壳体采用卡扣加少量螺丝的固定方式，卡扣分布在壳体接缝的整圈位置，保证接缝处的缝隙均匀，不会出现局部翘边的问题，螺丝隐藏在底部脚垫下方，外观上看不到外露的螺丝孔，保持整体外观的完整性。出声网罩采用和壳体一体化的内嵌设计，网罩边缘和壳体的接缝做了0.

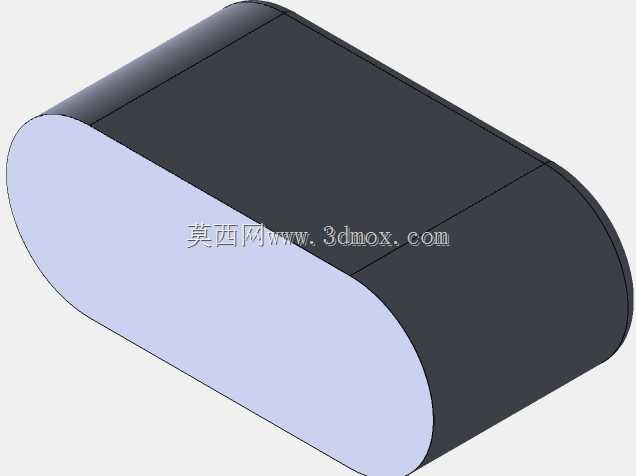

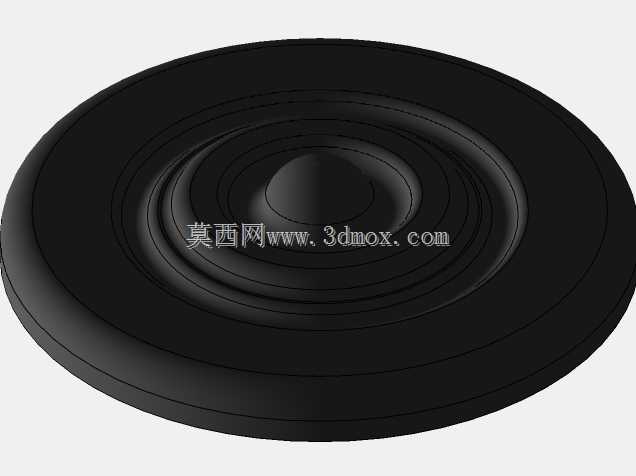

　　1mm的公差控制，装配后不会出现台阶感，日常擦拭清理时不会勾住布料纤维。内部电池的固定位做了筋位全包结构，电池四周和壳体之间预留0.5mm的缓冲间隙，填充缓冲泡棉后，设备意外跌落时可以吸收冲击能量，避免电池受挤压出现安全隐患。电路板的固定柱采用铜嵌件设计，反复拆装也不会出现柱体滑牙的问题，适合后期的维修拆解。按键的触发行程控制在0.8mm，按压力度设置在1.8N左右，按压时不会出现过软的塌陷感，也不会因为力度过大导致按压困难，日常使用的反馈感清晰。整体的壁厚控制在2mm，既可以保证壳体的结构强度，日常挤压不会出现明显的形变，也不会因为壁厚过大导致整体重量超标，整机重量控制在180g左右，长时间单手握持也不会出现明显的负重感。声学后腔的容积经过反复调整，最终确定在120ml左右，这个容积下搭配40mm的全频单元，低频下潜可以做到80Hz左右，满足日常流行音乐、有声书的播放需求，不会出现小体积音箱常见的低频干瘪问题。机身侧面的拾音麦开孔做了内斜式设计，开孔朝向使用者的嘴部位置，通话时可以提升拾音清晰度，减少环境风噪的影响，开孔内部贴有防尘网，避免日常使用时灰尘进入腔体内部附着在单元振膜上，影响长期使用的音质表现。
