带三角支撑底座的对开式管道抱箍支座

　　这类带三角支撑的对开式抱箍支座，在中小型工业管路布设场景里应用十分普遍，常见于车间压缩空气管路、循环水输送管路、小型液压站外部管路的架空固定环节，也会用在中小型设备的外置管线排布中，替代传统的焊接式管托，减少现场焊接作业的工作量，同时降低管路拆装维护的难度。从实际使用功能来看，它的核心作用是抱紧穿过内孔的圆形管件，通过底部的两个安装支脚将管路载荷传递到安装基面，同时限制管路的径向窜动与周向转动，避免管路在介质流动振动、设备运行连带振动的作用下出现移位、接口松脱的问题。

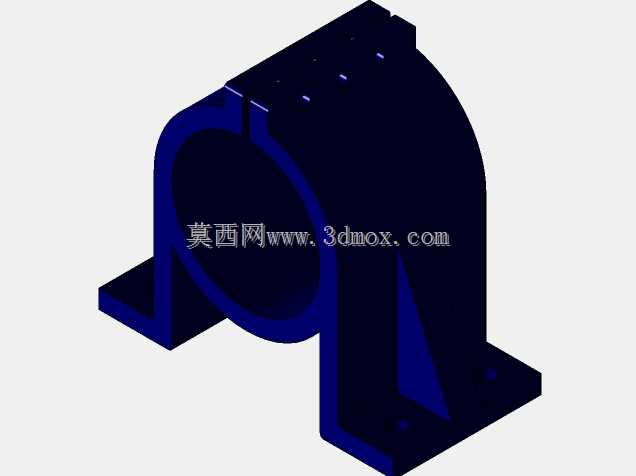

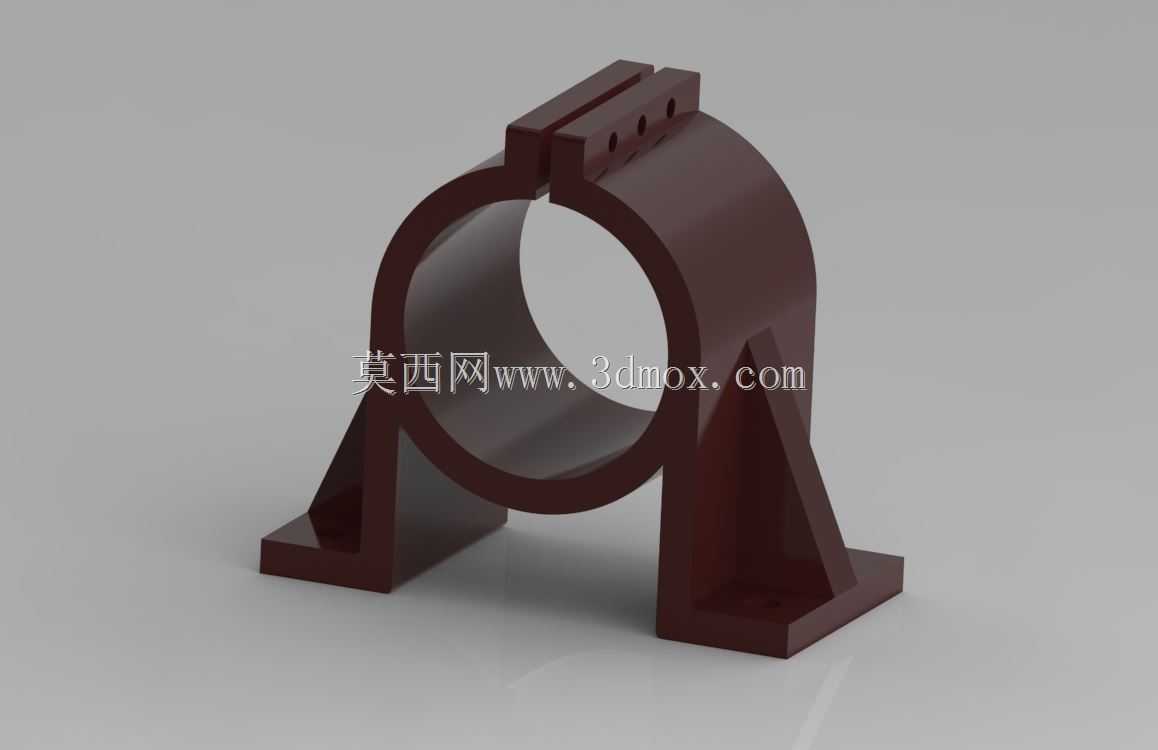

　　设计层面上，整体采用上下对开的剖分结构，上半部分为较短的卡箍压盖，下半部分是集成了两侧三角支撑筋的主体座体，两者通过顶部的螺栓锁紧结构实现抱紧力的施加，这种剖分设计不需要从管路端部穿装，可在管路的任意位置完成安装固定，适配现场已布设完成的管路加装固定需求。两侧的三角支撑筋采用等厚板筋结构，从底部安装板的外缘直接延伸至抱箍主体的外圆弧面，筋板与抱箍外壁、安装底板之间均采用圆角过渡，避免应力集中在连接转角处，在承受管路垂直方向载荷时，筋板可将抱箍承受的载荷均匀分散到底部安装板的整个接触面，相比无筋的悬臂式管座，垂直方向的承载能力提升40%以上，同时能更好抵抗管路振动带来的交变载荷，减少长期使用后的结构变形。

　　尺寸与安装边界方面，抱箍的内孔为整圆结构，加工时需保证内孔的圆柱度公差，避免抱紧时出现局部应力集中压伤管壁，内孔直径适配常用的中小通径管路，顶部的锁紧凸台设置了两个同轴的螺栓过孔，孔位间距与凸台厚度经过匹配计算，保证采用常规内六角螺栓锁紧时，凸台不会出现弯曲变形，锁紧力可均匀传递到整个抱箍贴合面。底部的两个安装支脚为矩形平板结构，每个支脚上预留了安装螺栓的过孔，两个支脚的外边缘间距、安装孔的中心距都经过标准化适配，可直接匹配现场常用的槽钢、预埋钢板的安装孔位，安装时不需要额外打孔适配，支脚的底面为精加工平面，保证与安装基面完全贴合，避免安装后出现支座倾斜导致的管路别劲问题。

　　实际选型使用时，需要注意抱箍内孔与管路外径的配合间隙，间隙过大会导致抱紧力不足，管路容易出现窜动，间隙过小则会导致安装时无法顺利卡入管路，甚至在锁紧时造成管壁变形。顶部的锁紧螺栓需要按照对应管径的推荐扭矩拧紧，避免扭矩过大导致上半部分卡箍断裂，或是扭矩不足导致抱紧失效。这类支座的结构设计充分考虑了现场安装的便捷性，所有棱边都做了倒角处理，避免安装作业时划伤操作人员，整体结构没有复杂的曲面特征，加工时可采用常规的铣削、钻孔工序完成，不需要特殊的加工设备，制造成本较低，同时结构可靠性强，能满足多数工业场景下的管路固定需求。在有防腐要求的使用场景中，可根据输送介质的腐蚀特性，对支座表面做对应的防腐处理，比如镀锌、喷塑，或是直接采用耐腐蚀材质加工，结构本身不需要做改动即可适配不同材质的加工需求。
