多工位联动流体传输组合装置结构设计

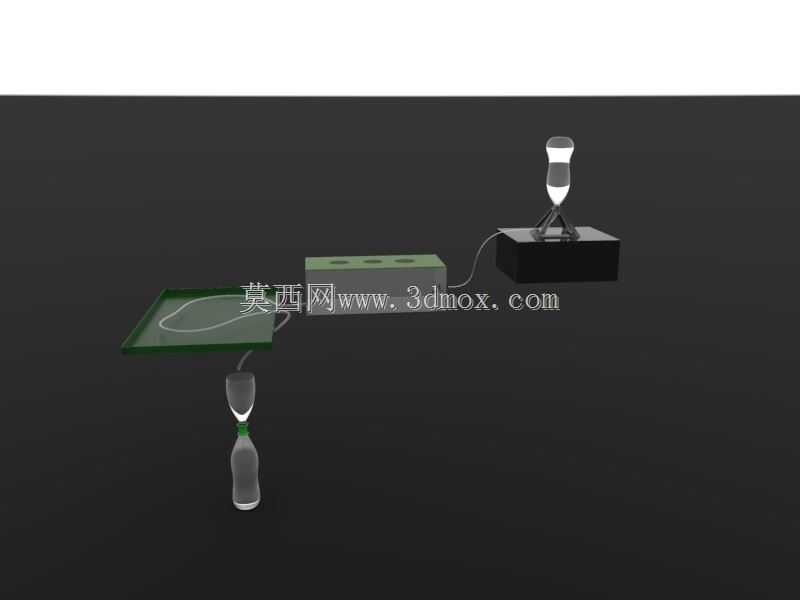

　　这套组合装置的结构设计，最初是面向中小批量实验室流体分装、试剂配比场景做的适配，日常在日化小样灌装、院校化工实验教学、小型饮品门店定量调配场景里都能找到适配空间，核心是解决多工位并行作业时的管路干涉、执行端行程匹配问题。从实际落地的结构逻辑看，整套装置拆分了三个独立功能单元，底部的承载平台做了统一的安装基准面，所有组件的定位孔都按照同一坐标系排布，避免后期装配时出现累计公差偏移，平台边缘预留的走线槽可以把动力线缆、流体管路完全收纳，不会出现管线外露剐蹭作业人员的问题。中间的矩形基座单元是整套系统的中转枢纽，内部预留了流体暂存腔和阀组安装位，进出管路的接头都做了快拆结构设计，日常更换不同输送介质时，不需要拆解整个基座就能完成接头更换，

　　基座的安装脚做了腰型孔设计，允许在平台上有±5mm的位置调整量，抵消加工时的孔位误差。两个立式的执行终端分别承担进料和出料的功能，终端的夹持结构做了自适应口径设计，可以适配直径20mm到45mm的常规容器，执行端的升降行程设置为120mm，完全覆盖常规实验容器、分装瓶的高度范围，不会出现升降不到位导致的流体滴漏问题。设计阶段特意把两个执行终端的动作时序做了错位排布，当一侧执行端下降完成接料时，另一侧刚好上升完成出料，整套系统的动力负载可以控制在单驱动单元的额定负载范围内，不需要额外增加动力源就能完成整套循环动作。从安装边界来看，整套装置的最大外轮廓尺寸控制在长420mm、宽280mm、高310mm的范围内，

　　对安装台面的承重要求不超过15kg，普通的实验操作台、小型工作台都能直接放置使用，不需要额外做加固处理。管路的排布特意沿着平台边缘走直角转弯，所有弯折位置都预留了足够的弯曲半径，避免流体输送时出现弯折堵管的问题，连接基座和执行终端的管路长度做了冗余设计，执行端全程升降动作时，管路不会出现拉扯受力的情况，延长管路的使用寿命。在结构细节上，所有和流体接触的部件都做了圆弧过渡设计，没有清洁死角，日常维护时可以直接用冲洗液完成内部清洁，不需要完全拆解组件，执行终端的夹持位置做了防滑衬垫，避免容器在升降过程中出现滑落偏移。整套结构没有采用复杂的异形零件，90%以上的结构件都可以采用常规的板材切割、型材加工完成，加工门槛低，

　　后期替换备件也很容易找到通用件，不需要单独开模定制，对于小批量试制的场景来说，能有效压缩前期的投入成本。做三维建模的时候，特意把所有的配合面都做了公差标注，装配间隙控制在0.1mm到0.2mm之间，既不会因为间隙过小出现装配卡滞，也不会因为间隙过大导致运行时出现晃动偏移，每个活动部件的行程都做了限位结构，避免超程运行导致的部件损坏。
