卡通单眼机械公仔潮玩手办结构设计

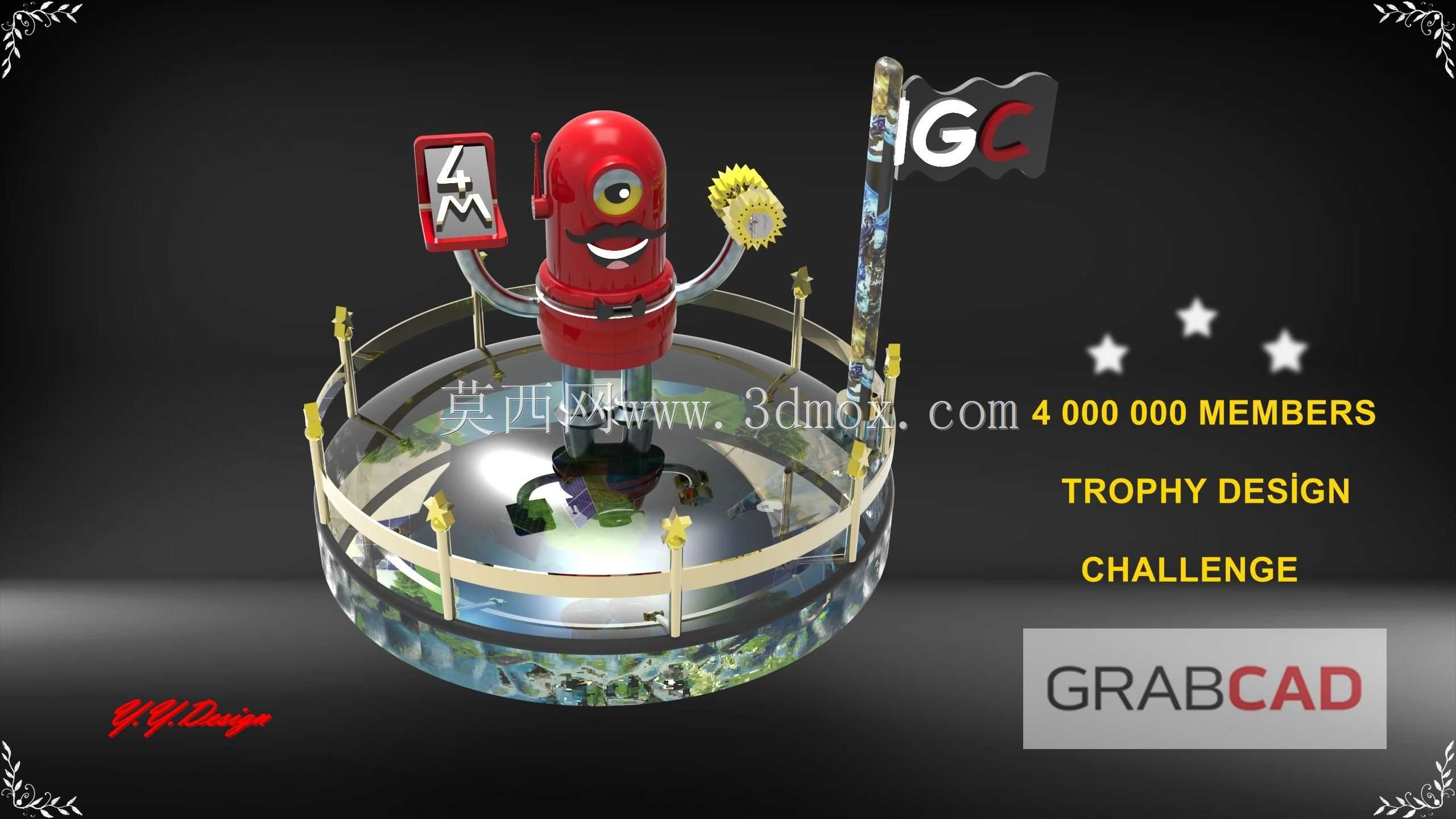

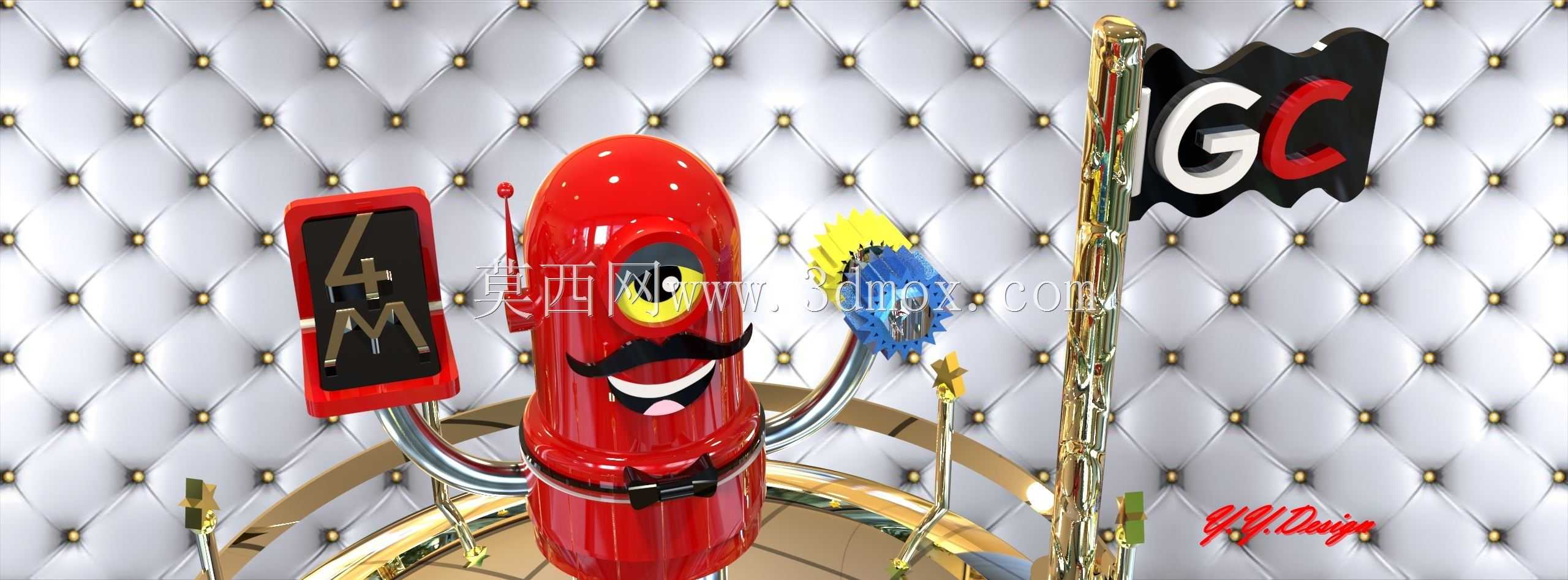

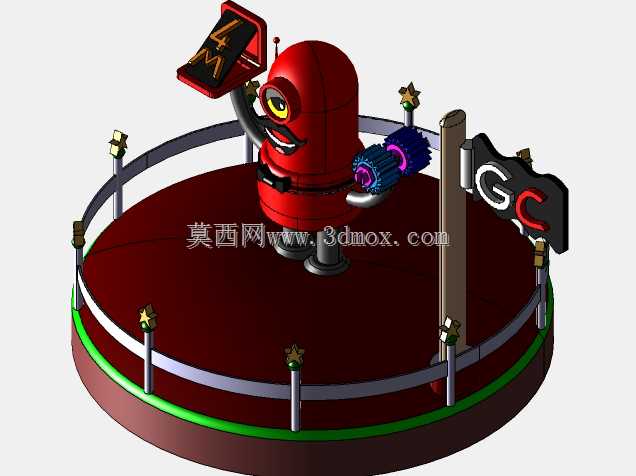

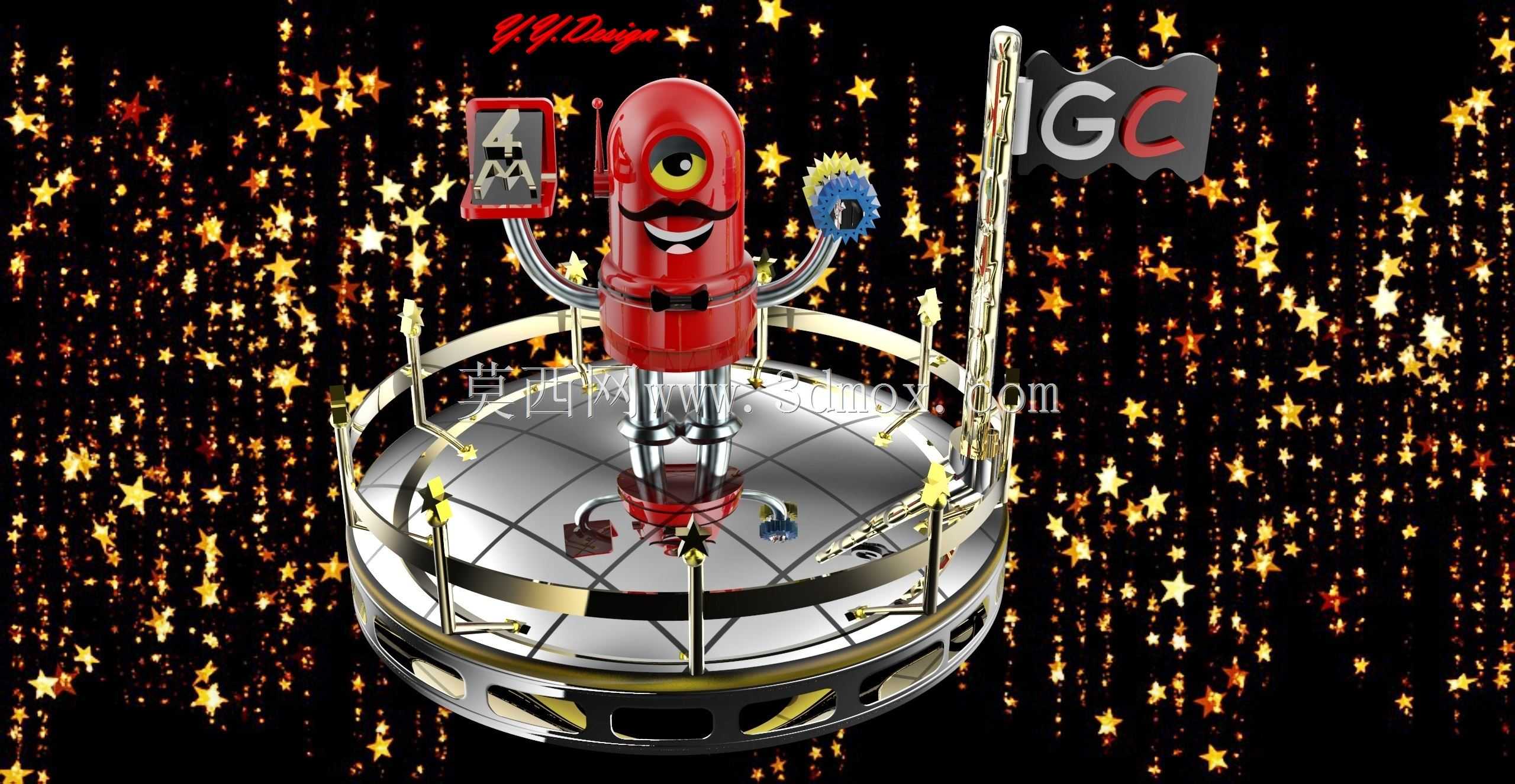

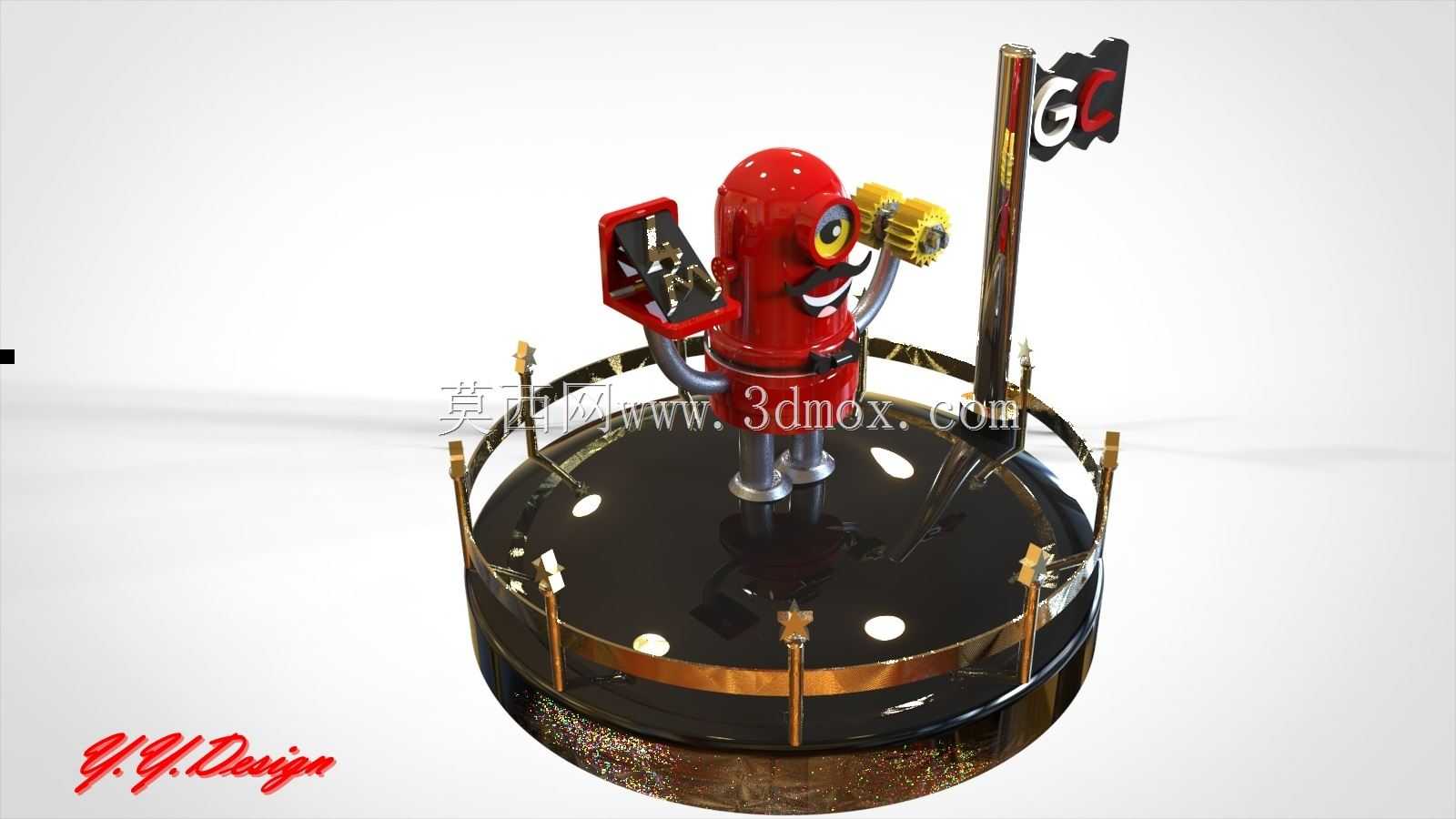

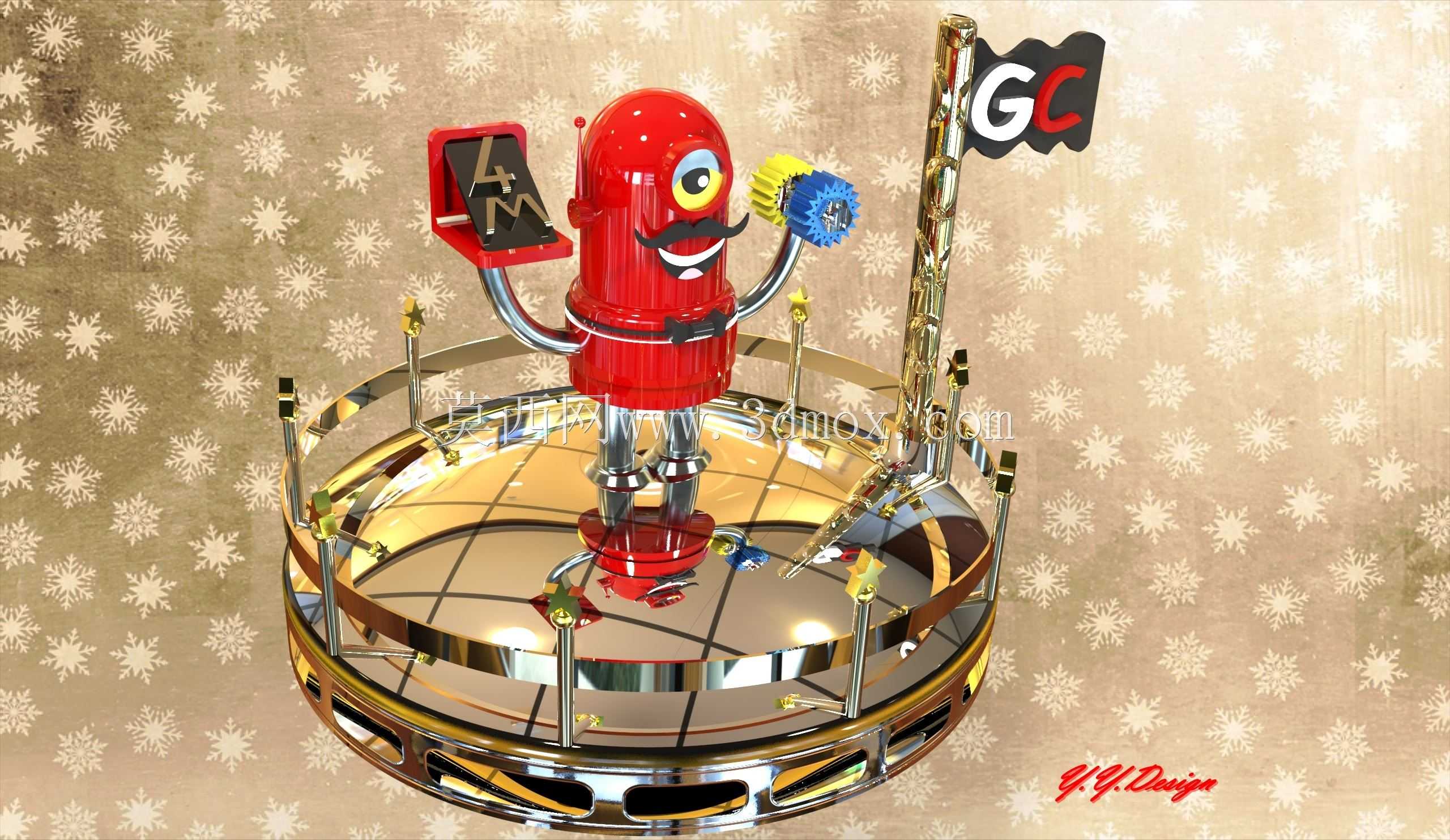

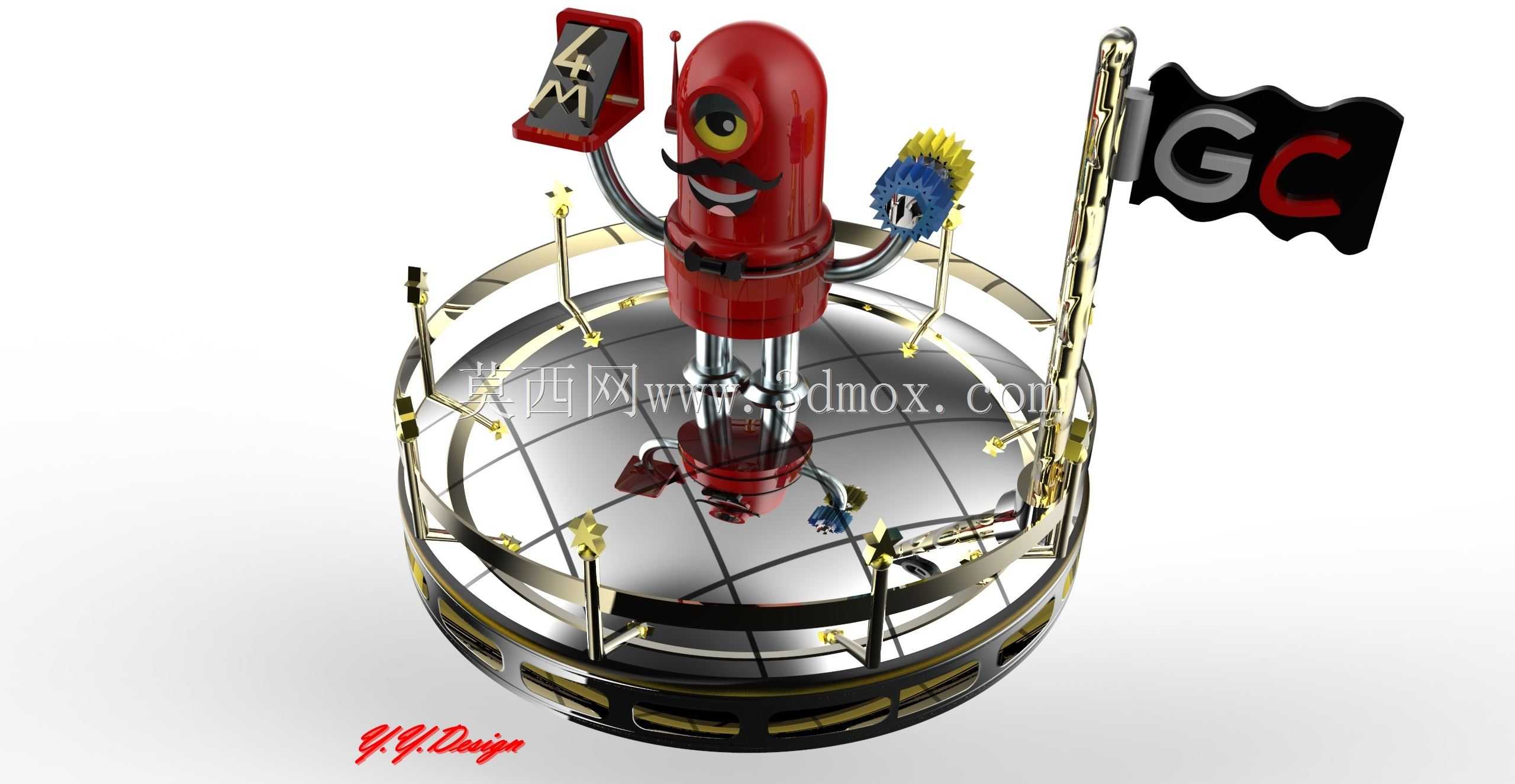

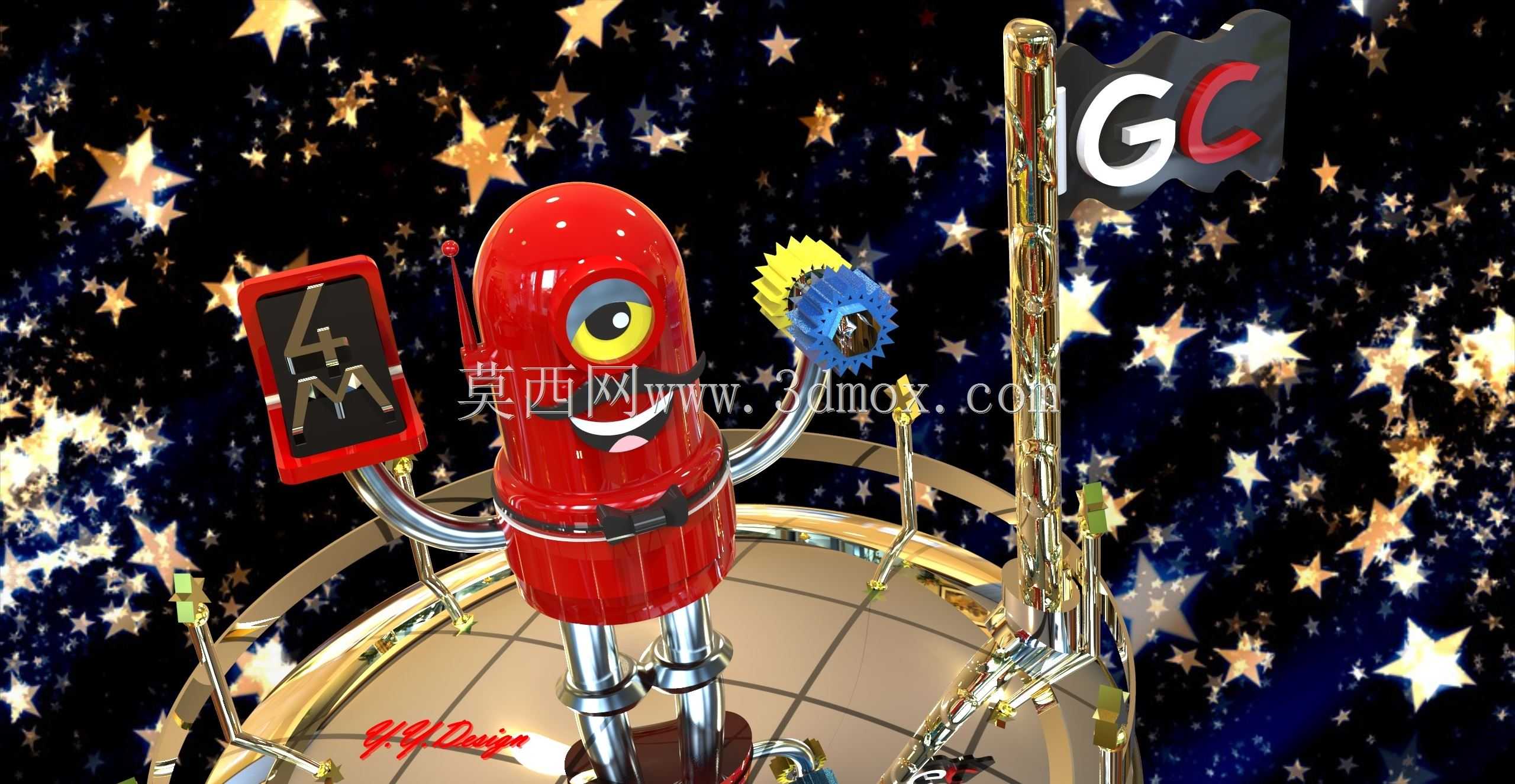

　　这款卡通单眼机械公仔的结构设计，最初是面向潮玩展陈、IP衍生周边落地场景开发，区别于常规注塑一体成型的静态手办，设计阶段就预留了模块化拆分的装配边界，可适配小批量打样、量产注塑以及3D打印快速制作的不同工艺需求。公仔主体采用类火箭造型的躯干作为核心承载结构，躯干部分做了等壁厚的中空设计，壁厚控制在1.8mm，既满足ABS注塑的工艺要求，避免注塑过程中出现缩痕、缺胶问题，也能在3D打印制作时减少支撑用量，降低打印后处理的工作量。躯干顶部的单眼结构做了独立的嵌装设计，眼白与瞳孔部分采用分件处理，可通过卡接结构固定在躯干前端的安装槽内，安装槽周边预留0.1mm的装配间隙，既保证组装时的顺畅度，也能避免长期使用后出现松脱掉落的问题。

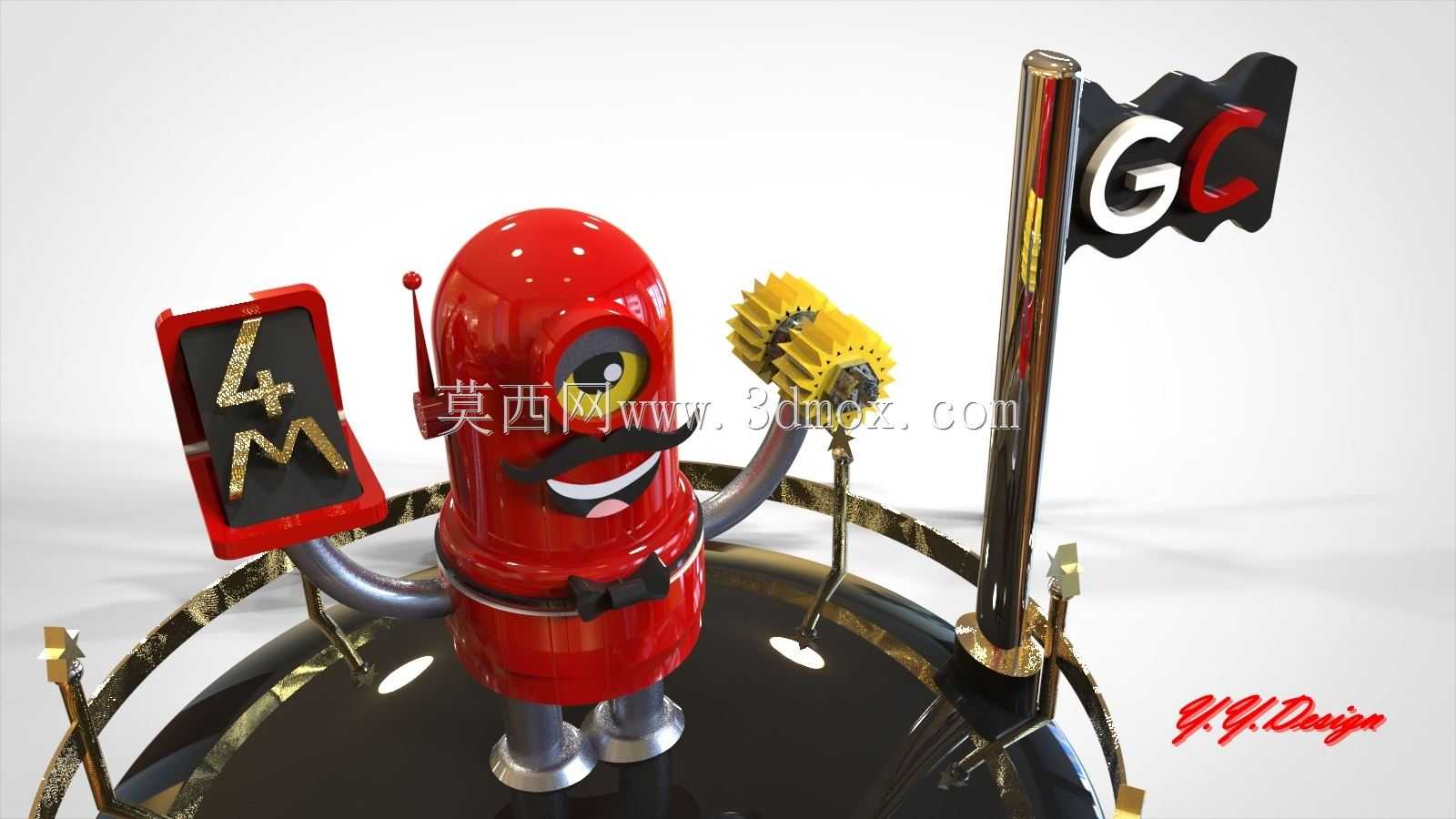

　　公仔的手臂部分采用金属质感的镀铬效果对应结构设计，手臂与躯干的连接位置采用球头铰接结构，球头直径设计为6mm，铰接阻尼通过配合面的过盈量控制，可实现手臂30度范围内的角度调整，满足不同展示姿态的调整需求，其中一侧手臂握持的标识牌、另一侧手臂搭载的齿轮装饰件均做了独立分件，标识牌表面的字符做了0.3mm的凸起设计，可通过移印或者烫金工艺实现表面效果，齿轮装饰件则做了仿真的齿形结构，齿顶圆直径12mm，模数0.5，虽然不具备实际传动功能，但齿形参数完全符合机械设计规范，还原真实齿轮的结构质感。公仔的腿部采用双柱式支撑结构，腿部与躯干底部的连接位置做了定位止口，止口深度3mm，装配时可快速定位，保证左右腿部的同轴度，

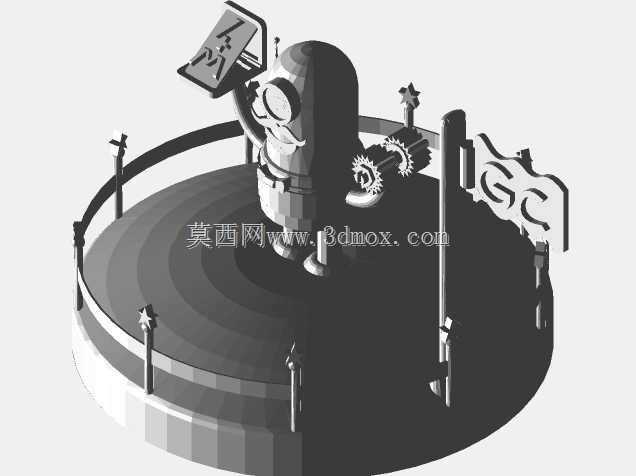

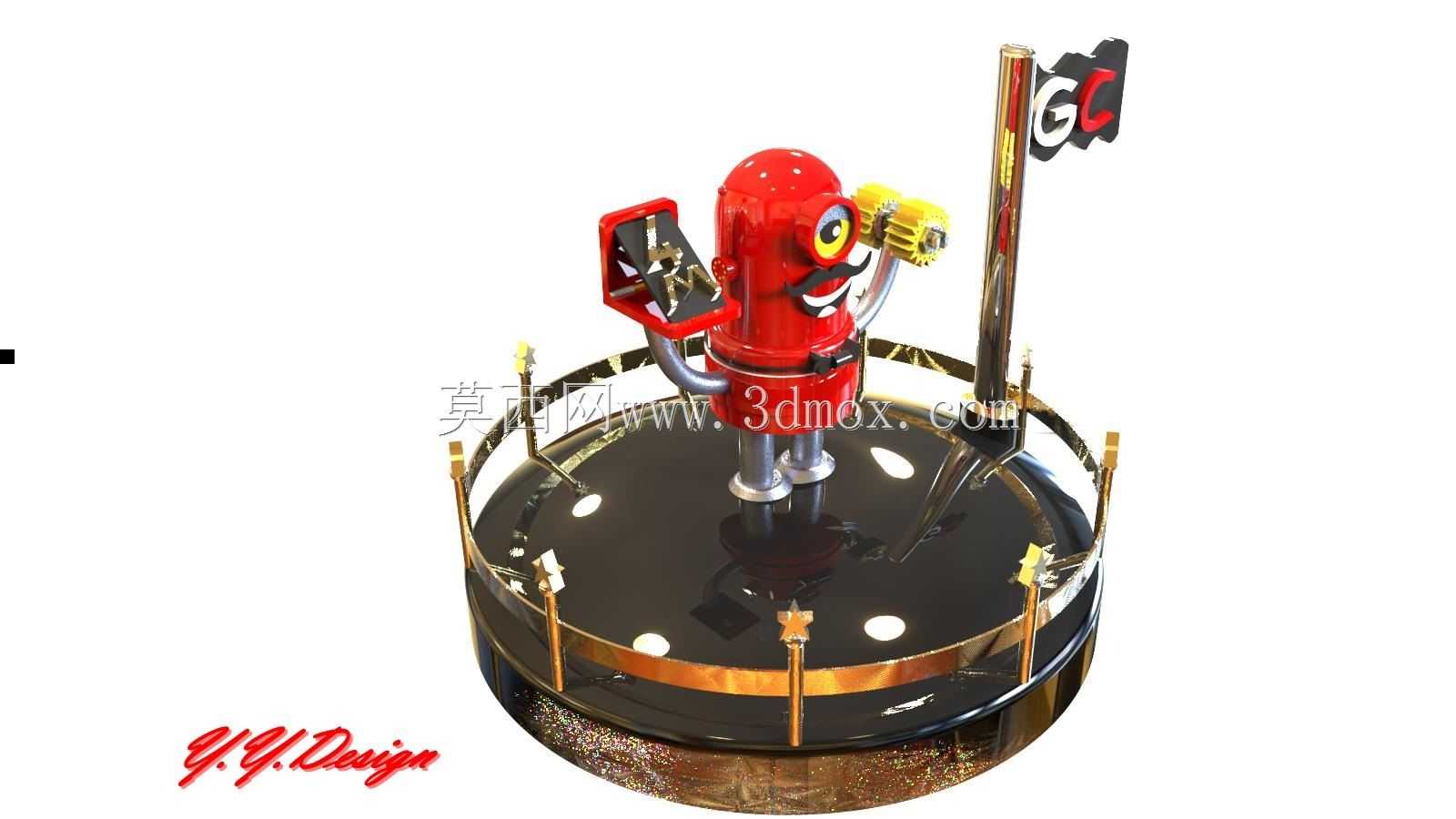

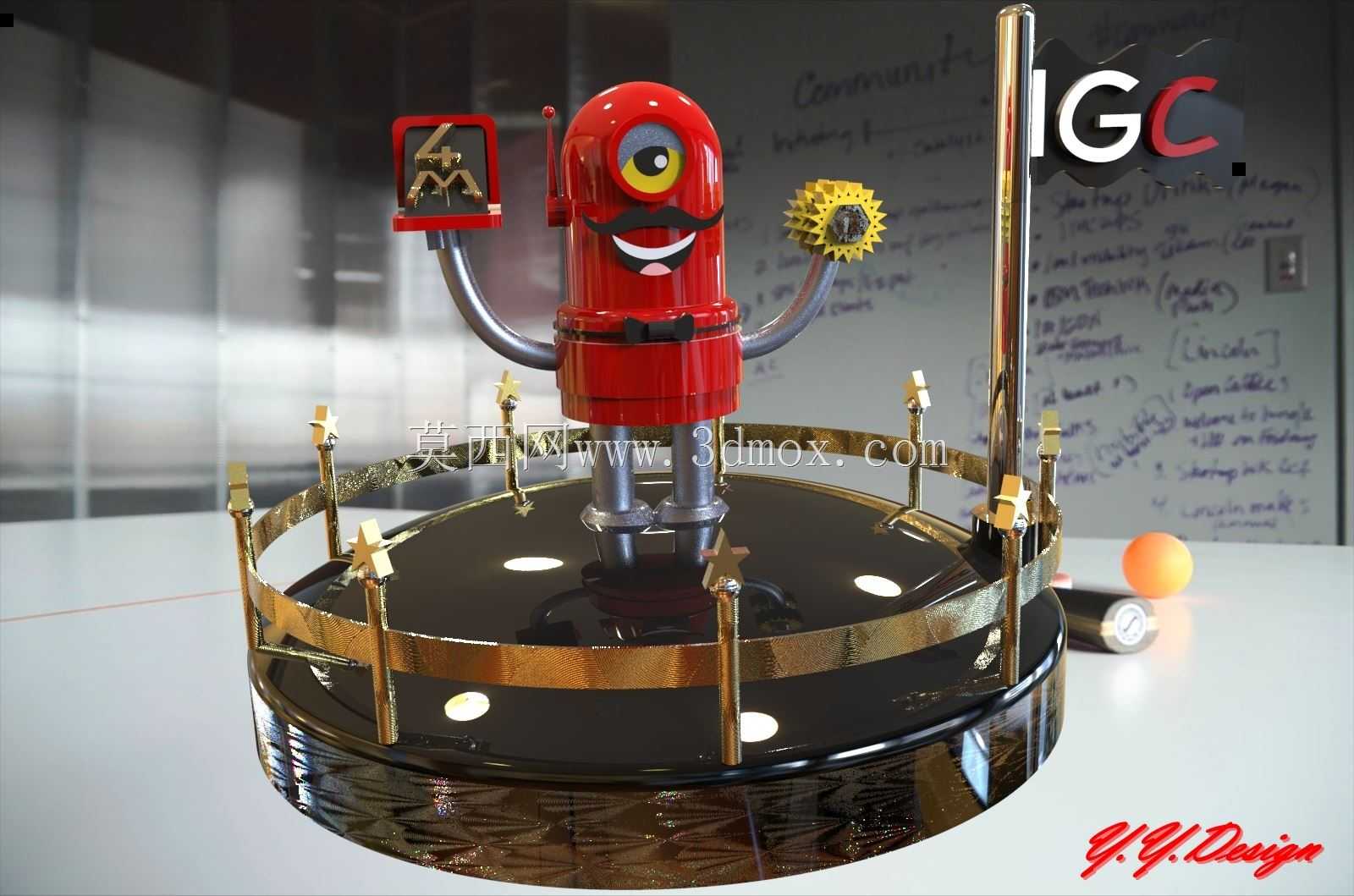

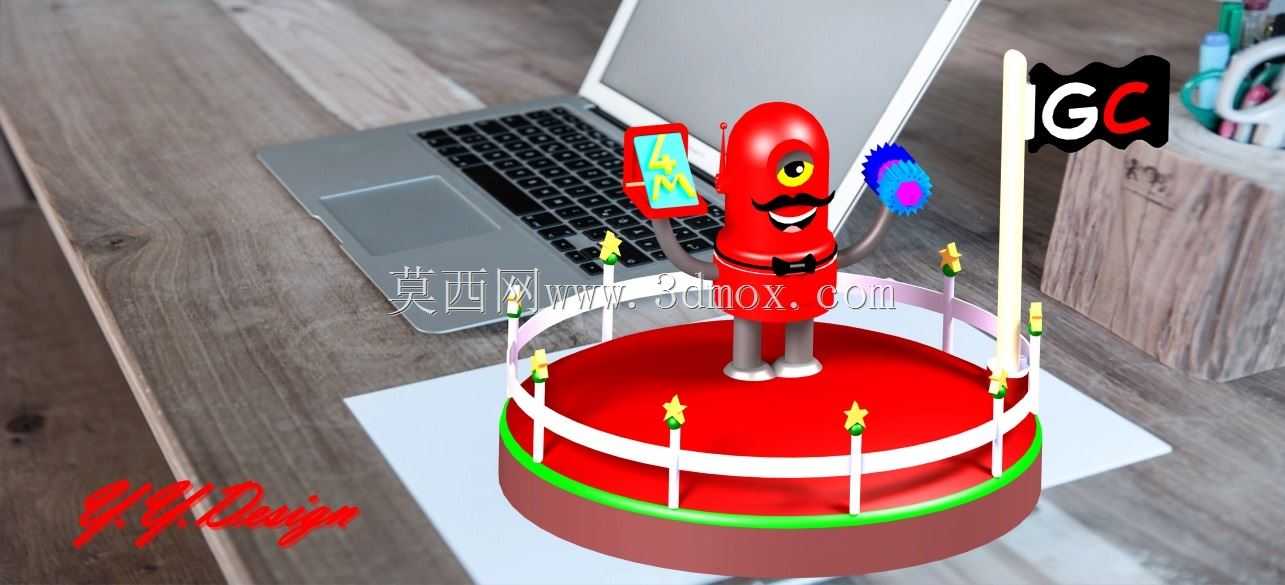

　　避免出现站立歪斜的问题，腿部底端做了直径10mm的平底支撑脚，支撑脚与站立平面的接触面积经过核算，在公仔整体重心偏移15度的范围内仍可保持稳定站立，无需额外配置支撑底座。公仔旁侧搭配的立式标识牌结构，底部采用圆盘式配重底座，底座内部预留了可放置金属配重块的空腔，可根据实际制作需求添加配重，保证标识牌不会因为顶部的标识重量出现倾倒，标识牌的立杆采用直径4mm的圆柱结构，立杆与底座、顶部标识板的连接均采用快拆卡接结构，方便运输过程中拆分包装，减少运输体积，降低物流损耗。整个设计的外形尺寸控制在总高180mm，最大宽度120mm，安装摆放时仅需要直径150mm的平面空间即可，适配桌面展陈、货架摆放、潮玩柜陈列等多种场景。

　　设计过程中所有的分件位置都做了隐藏式分型线处理，分型线尽可能设置在结构的转角位置，减少后期表面处理的打磨工作量，同时所有的棱角位置都做了R0.5mm的圆角处理，避免锐边划伤，符合玩具类产品的安全设计规范。结构内部还预留了微型发光组件的安装空间，可在躯干中空位置放置纽扣电池与LED灯组，实现单眼部位的发光效果，灯组的走线槽沿着躯干内壁设置，走线槽宽度2mm，深度1.5mm，可容纳直径0.8mm的导线，不会影响内部结构的装配，灯组的开关设置在躯干背部的隐藏位置，不破坏公仔整体的外观完整性。
