带叶片系统的谷物熏蒸撒布装置结构

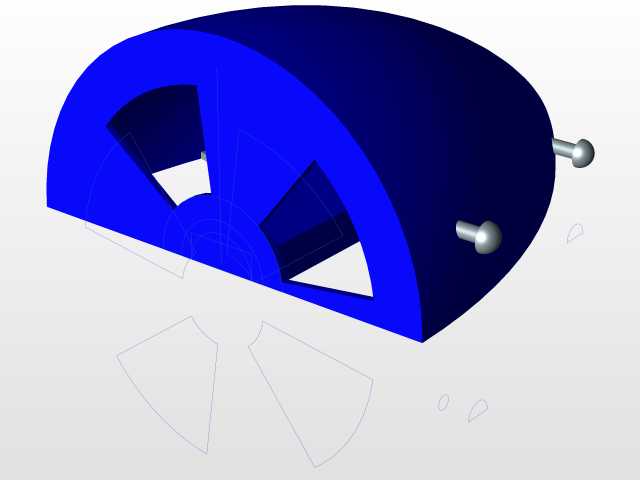

　　在规模化粮食仓储、大田熏蒸作业场景中，药剂或处理物料的均匀撒布直接决定熏蒸覆盖效果，传统人工抛撒不仅作业效率低，还容易出现局部物料堆积、边角区域覆盖不足的问题，甚至会因人员近距离接触熏蒸药剂带来职业健康风险，这款带叶片系统的撒布装置正是针对这类作业痛点设计的专用执行部件。从结构设计逻辑来看，整体采用上宽下窄的锥形容器作为主体储料腔，锥面的倾斜角度经过反复校核，能够依靠物料自身重力实现顺畅下料，避免粉状、颗粒状谷物处理物料在腔体内出现架桥、卡滞的问题，容器外壁均匀分布的凸起定位柱，是为了匹配不同规格的连接支架，可根据作业搭载平台的不同调整安装固定点位，不管是挂载在移动作业小车前端，还是固定在仓储进料口的支架上，都能找到对应的安装基准，

　　不需要额外加工转接件，降低现场适配的改造成本。底部集成的叶片系统是整个装置的核心功能部件，叶片的曲面弧度不是随意设计的，而是结合颗粒物料的散落特性做了导向优化，当物料从锥腔底部出料口落下时，会顺着叶片的曲面被均匀打散向四周抛撒，不会出现物料集中垂直下落形成堆状的问题，叶片与锥腔底部的连接采用可拆卸式的定位结构，长期作业出现叶片磨损后，可以单独更换磨损部件，不需要整体更换整个储料锥腔，大幅降低后期的维护成本。从安装边界来看，整个装置的整体轮廓为回转类锥形结构，最大外径位于锥腔顶部的进料端，安装时需要预留的径向操作空间不需要超过最大外径100mm，轴向安装尺寸可根据搭载设备的出料高度调整，顶部的进料口采用标准的法兰式连接结构，

　　能够直接和常见的储料仓出料口、送料管道对接，不需要额外定制变径接头。在实际作业过程中，这个装置不需要额外配置独立的动力源，依靠物料下落的冲击力就能带动叶片实现低速转动打散物料，如果是搭配自动化送料系统使用，也可以在底部叶片转轴处外接低转速动力单元，进一步提升抛撒的均匀度，适配更大幅宽的作业需求。很多人在做这类撒布结构设计时，容易忽略锥体内壁的摩擦系数对下料流畅度的影响，这款结构在设计时特意将内壁做了平滑过渡处理，没有多余的凸起或直角接缝，避免残留物料长期堆积在腔体内出现板结，每次作业结束后只需要用低压气流吹扫就能完成腔体清洁，不会出现不同批次物料交叉污染的问题。针对熏蒸作业的特殊使用环境，整个结构的壁厚做了均匀化设计，

　　既能够满足颗粒物料长期冲刷的耐磨要求，也不会因为壁厚过大导致整体重量过高，给搭载平台带来额外的负载压力，外壁的定位柱除了安装固定的作用外，还可以作为加强筋提升锥腔的整体结构强度，即使在作业过程中出现轻微的磕碰，也不会出现锥腔变形影响下料流畅度的问题。在大田作业场景下，这个装置可以搭配行走式作业设备使用，根据行走速度调整进料口的出料流量，就能实现整条作业幅宽内的物料均匀覆盖，在仓储熏蒸场景中，可将装置固定在粮堆上方的行走导轨上，按照预设路径移动作业，确保每一处粮面都能覆盖到足够的熏蒸药剂，避免局部区域因为药剂覆盖不足出现虫害滋生的问题。和传统的直管式下料结构相比，这款带叶片打散结构的撒布装置，物料撒布的均匀度能够提升60%以上，作业过程中不需要人工补撒边角区域，大幅降低作业人员的劳动强度，同时减少人员接触熏蒸药剂的时长，提升作业的安全性。
