奔驰品牌标识立体装饰件结构设计

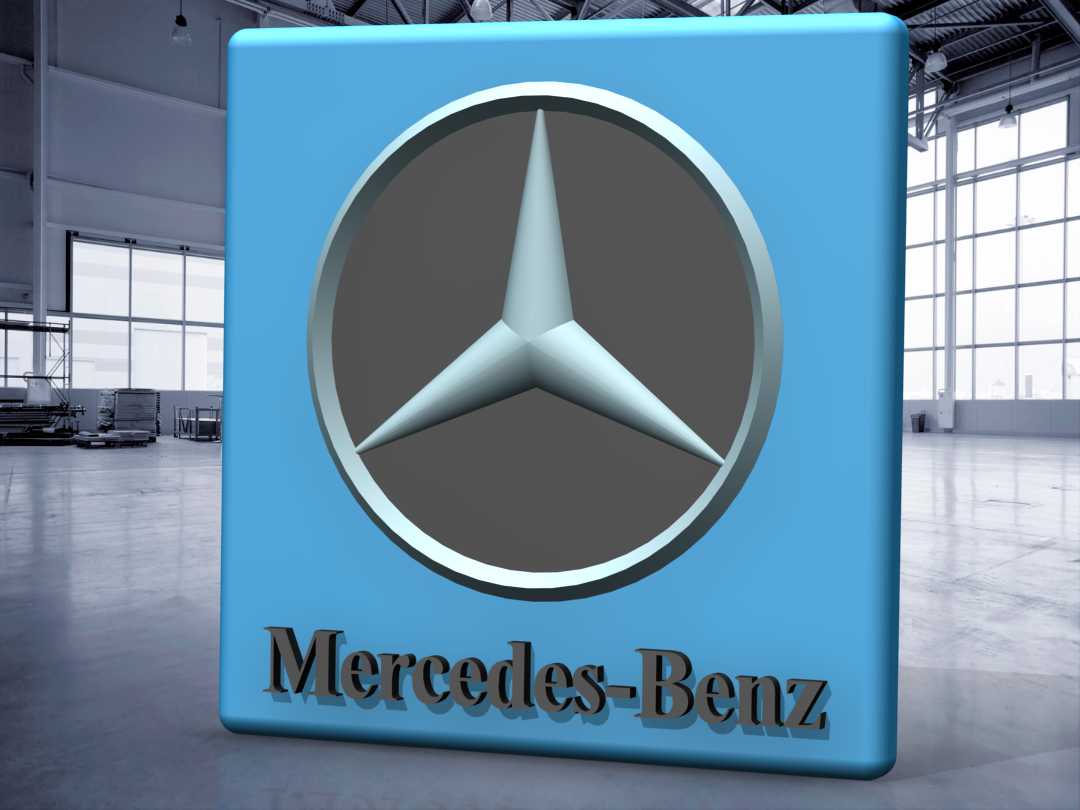

　　这类立体品牌标识件，最常见的应用场景是车辆前部中网安装位、车尾标识区，也可衍生用于线下品牌展厅的装饰展件、车主周边定制纪念摆件，不同应用场景下的安装固定逻辑存在明显差异。面向车载安装的版本，需要优先考虑安装边界与车身覆盖件的贴合度，常规车载前标安装位的预留凹槽直径多在70-95mm区间，标识件背部需要预留对应规格的卡扣定位柱，定位柱的中心距需要与原车安装孔位完全匹配，避免装车后出现缝隙不均、卡扣受力断裂的问题；如果是用于展厅展陈的版本，不需要预留车载卡扣结构，背部可设计平整的粘接面，配合亚克力背胶即可固定在展墙、展架表面，整体厚度可根据展示需求适当调整，常规展陈版本的厚度控制在8-12mm即可，过厚会显得笨重，过薄则无法体现立体结构的层次感。

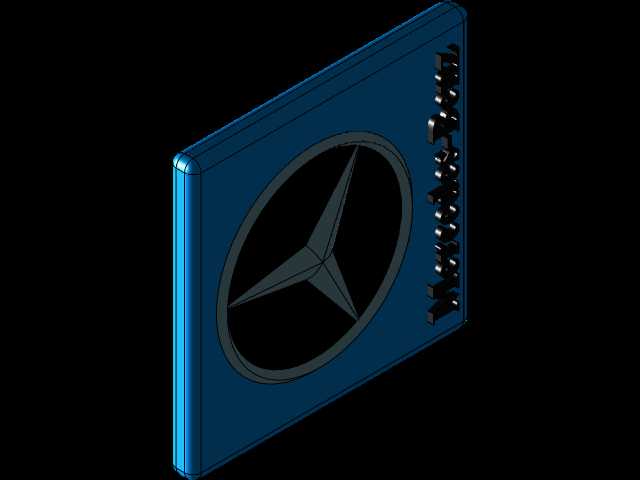

　　设计这类标识件时，首先要还原三叉星标识的比例精度，三叉星的三个分支夹角必须严格保持120度均分，每个分支的边缘倒角需要做R0.3-R0.5的圆弧过渡，既避免锐边造成的安装划伤，也能在光线照射下形成均匀的反光轮廓。标识的外圈环形结构与中心三叉星之间需要预留0.8-1.2mm的下沉间隙，这个间隙一方面可以强化立体层次感，另一方面在做表面处理时，能够避免环形边框与中心星标的漆面出现串色问题。如果是金属材质的量产版本，这个间隙还可以作为填漆的储胶槽，保证色漆填充的厚度均匀，不会出现溢漆到相邻表面的问题。

　　从结构强度角度考虑，车载使用的标识件需要承受高速行驶时的风阻冲击、夏季暴晒后的高温老化、冬季低温下的材料脆化考验，因此在三叉星与背部安装基板的连接位置，需要做2-3mm的加强筋过渡，加强筋的走向顺着三叉星的分支方向布置，不会破坏正面的视觉完整性，同时能将星标分支的受力均匀传递到背部的安装基板上，避免车辆长期行驶震动后出现星标分支断裂的问题。如果是采用ABS注塑工艺生产，基板的壁厚需要控制在2.5-3mm，壁厚不均的位置要做渐变过渡，避免注塑成型时出现缩痕、翘曲，导致标识件与车身安装面贴合不严。

　　表面处理的适配性也是设计阶段需要提前考量的内容，常规车载标识的环形外圈多做镀铬亮面处理，中心三叉星可做哑光黑或者与车身同色的烤漆处理，因此在三维结构设计时，需要将镀铬区域与烤漆区域的分界位置设计在结构棱线上，这样在做表面遮蔽时，遮蔽胶带可以顺着棱线粘贴，不会出现分界不齐、毛边的问题。如果是做定制化的改装版本，还可以在环形外圈与中心星标的间隙位置预留LED导光条的安装槽，导光条的厚度控制在1.5mm即可，走线可以从背部安装卡扣的中心孔位穿出，连接车辆的小灯线路，实现夜间点亮的效果，这种改装版本的结构需要额外做防水设计，在走线孔位预留密封胶圈的安装槽，避免洗车、雨天时水分进入标识内部造成电路短路。

　　针对周边摆件类的应用场景，标识件的背部不需要设计安装卡扣，可以在基板底部预留一个直径6mm的螺纹孔，配合金属支架实现桌面摆放，这类版本的整体尺寸可以适当放大，直径做到120-150mm，厚度增加到15mm左右，拿在手中有足够的分量感，边缘的倒角可以适当加大到R1，提升握持把玩时的触感，不会有硌手的问题。不管是哪种应用场景的版本，三叉星标识的形位公差都需要控制在±0.1mm以内，保证三个分支的对称度，避免出现视觉上的歪斜，影响品牌标识的严谨性。
