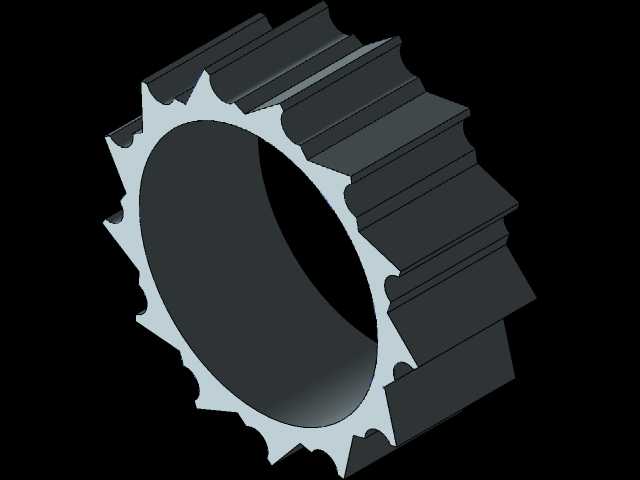

带齿圈端面锁紧结构砂轮三维数模

项目分类:通用机械零部件 发布时间:2024-04-15 ID:747280
  • 带齿圈端面锁紧结构砂轮三维数模

  这款带端面齿圈的砂轮结构,最初是为配套外圆磨床主轴锁紧单元设计的,日常在轴承套圈精磨、齿轮端面磨削、汽车转向节销部外圆加工场景里都能见到它的身影,和普通平形砂轮不同,它不需要额外的压盖锁紧结构,靠自身内圈端面的棘齿结构就能和主轴端的止动齿盘完全咬合,磨削作业时不会出现砂轮打滑、径向窜动的问题,尤其适合高速磨削工况下的装夹需求。做结构设计的时候,最先要卡的是内孔的安装配合公差,内孔和磨床主轴的配合选H7/k6的过渡配合,既保证装拆时不需要过大的敲击力,又能避免高速旋转时间隙过大带来的动平衡问题,内孔的倒角特意做了1×45°的引导角,安装时能快速对准主轴轴颈,不会刮伤主轴配合面。端面的齿形不是普通的三角齿,每个齿的齿侧都做了3°的斜度,

  咬合时齿面是面接触而非线接触,锁紧后能传递更大的扭矩,就算磨削时吃刀量突然增大,也不会出现齿面崩损、砂轮移位的情况,齿根位置特意留了R0.8的圆角过渡,避免热处理时应力集中导致齿圈开裂,毕竟这类磨具的基体一般是45钢调质后做表面淬火,硬度控制在HRC42-48,既有足够的刚性支撑磨料层,又不会因为太脆在装夹时碎裂。外圈的磨料层宽度比基体齿圈部分宽出12mm,磨削时磨料层能完全覆盖工件的加工面,不会让基体部分蹭到已加工表面,磨料层和钢基体的结合面做了燕尾槽结构,比传统的平粘接面的结合强度高40%左右,高速旋转时不会出现磨料层甩脱的风险。实际选型时要注意安装边界,齿圈的外径比磨料层内径小8mm,安装时止动齿盘的外径不能超过这个尺寸,

  否则会和磨料层内侧发生干涉,齿圈的轴向厚度是15mm,和主轴端止动齿盘的啮合深度要控制在10mm以上,啮合太浅会导致锁紧力不足,啮合过深又会让砂轮的轴向定位不准,影响磨削尺寸精度。日常维护时,每次拆装都要检查齿面有没有磕碰的凹痕,如果单个齿的崩损深度超过0.5mm,就不能继续使用,否则高速旋转时动平衡超标,会导致磨削表面出现振纹,严重时还会损伤主轴轴承。做三维建模的时候,齿形部分不要用简化的拉伸特征,要把齿侧的斜度、齿根的过渡圆角都做出来,后续做动平衡仿真、装配干涉检查的时候才能得到准确的结果,磨料层和基体的配合面也要把燕尾槽的结构完整还原,方便后续做有限元分析时核算结合面的应力分布,避免实际使用时出现结构失效。另外,这款结构的砂轮也可以适配工具磨床的刀具磨削工况,只需要调整内孔尺寸配合对应的主轴直径就行,端面齿的锁紧结构通用性很强,不需要针对不同设备重新设计锁紧机构,能减少备件的种类,降低车间的维护成本。
