皮卡用双向带盖断路器开关结构设计

　　这款带盖开关结构主要适配皮卡车型的车载电路通断控制场景，在商用车、工程作业卡车的车载配电回路中也可通用，核心作用是在车辆电路检修、长期停放或应急状态下快速切断整车主电源，避免电瓶亏电、线路短路引发的安全隐患。从实际装车使用的角度看，这类开关通常布置在驾驶舱侧围内饰板内侧、电瓶舱旁或者货厢前部的配电区域，需要兼顾操作便捷性与防护性能，带盖的结构设计正是为了应对车载场景下的灰尘、泥水溅入以及误触碰风险。

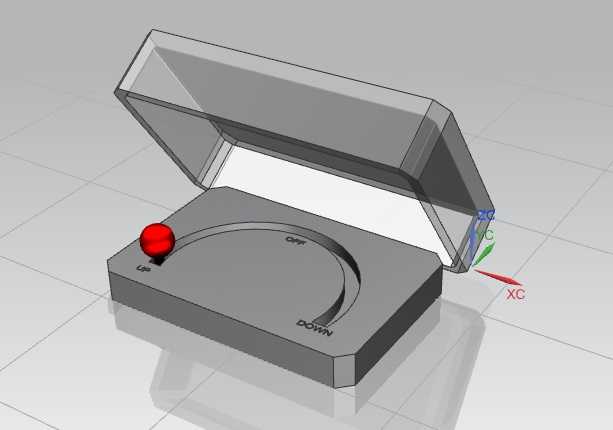

　　结构设计上，整体采用半透明上盖与底座扣合的装配形式，上盖选用半透明工程塑料材质，既可以在不开启盖板的情况下直观观察内部操作件的状态，确认开关处于接通还是断开位置，又能形成物理防护层，阻挡日常使用过程中的杂物侵入。内部操作件采用醒目的红色标识件，与半透明壳体形成强烈视觉反差，操作人员无需凑近就能快速识别开关状态，在车辆应急处置场景下能大幅缩短操作判断时间。开关的操作逻辑支持向上、向下两个方向的扳动触发，分别对应电路接通与断开两个档位，双向操作的设计可以适配不同安装位置的操作习惯，不管是正装、侧装还是倒装在车体结构上，操作人员都能顺着施力方向完成操作，不需要刻意调整肢体姿态。

　　从安装边界来看，整体结构采用方正的盒式布局，边角做了圆弧过渡处理，没有尖锐的外凸结构，避免在车辆行驶振动过程中剐蹭周边线束或者内饰件。底座部分预留了对应的安装孔位，可以直接通过螺栓固定在车体的预留安装支架上，不需要额外设计复杂的转接结构，适配现有皮卡车型的配电安装位尺寸。上盖与底座之间采用卡扣加定位筋的配合形式，装配时不需要额外的紧固件，徒手就能完成盖板的拆装，后期检修内部触点时不需要拆卸整个开关底座，大幅降低售后维护的操作难度。

　　功能特性层面，开关的触点结构做了对应的载流冗余设计，能够适配皮卡车型主回路的大电流通断需求，带盖结构在盖板闭合状态下可以达到基础的防尘防水等级，满足车辆非舱内安装位置的环境适应性要求。操作件的扳动手感做了阻尼优化，扳动过程中有清晰的档位顿挫感，避免车辆行驶过程中因振动导致开关自行跳档，同时操作力设置在合理区间，不需要借助额外工具就能徒手完成档位切换，在紧急断电场景下可以快速操作。

　　建模过程中，结构的配合间隙按照车载塑料件的通用公差标准设置，上盖与底座的配合面预留了均匀的密封胶条安装槽，可根据实际使用需求加装密封胶条提升防护等级。内部操作件的运动行程做了限位设计，避免扳动超程损坏内部触点结构，红色标识件的位置与开关档位严格对应，不会出现状态标识与实际通断状态错位的问题。整体结构没有复杂的异形曲面，所有零部件都符合注塑成型的工艺要求，不需要特殊的模具结构就能实现批量生产，零件数量控制在最少范围，有效控制生产与装配成本。

　　在实际装车验证的场景下，这类带盖开关需要承受车辆行驶过程中的持续振动、高低温环境变化以及灰尘泥水的侵蚀，半透明上盖的材质选用耐候性工程塑料，长期暴露在光照或者低温环境下不会出现脆裂、透明度下降的问题。开关的接线端采用内嵌式设计，藏在底座的接线腔内部，盖板闭合后接线端子不会外露，避免金属异物掉落造成的短路风险，同时也能防止检修过程中误碰带电端子引发的安全事故。双向操作的结构设计还能适配不同用户的操作习惯，不管是习惯向上扳动断电还是向下扳动断电的操作人员，都能快速上手操作，不需要额外的标识说明就能完成通断操作。
