星型多缸径向动力输出装置结构

　　在小型通航动力、早期航空动力单元、特种作业便携动力设备的应用场景里，径向布置的动力结构始终占据着特殊的位置，这类结构最初因风冷散热效率高、单位功率重量比低的特性，被大量应用在螺旋桨飞行器上，后续也衍生出适配小型发电机组、特种作业便携动力站的改型结构。从结构设计逻辑来看，这类径向布置的动力单元，核心是将多个做功缸体围绕中心曲轴呈圆周等角度排布，和直列、V型动力结构的排布逻辑完全不同，这种排布首先解决的是短轴距内的多缸布置问题，不需要额外加长曲轴的支撑跨距，曲轴的受力点集中在中心回转区域，主轴颈的支撑载荷分布更均匀，在同等缸数下，曲轴的整体长度可以缩短40%以上，对应的整机轴向安装尺寸就能大幅压缩，适配对轴向空间有严格限制的安装场景。

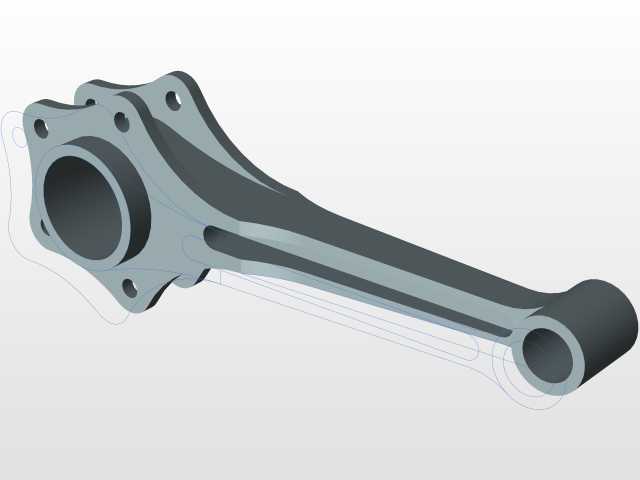

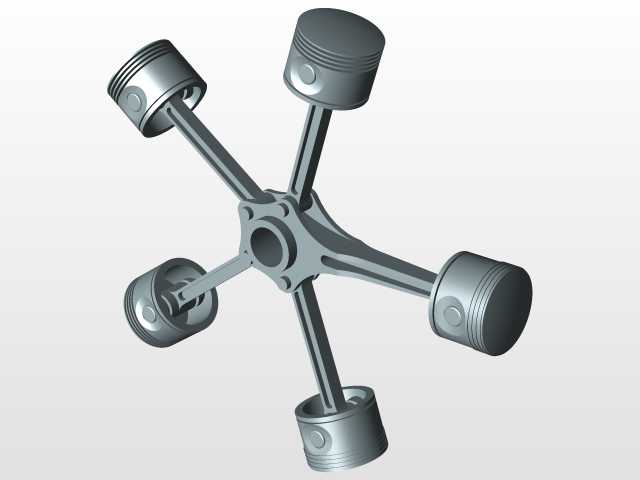

　　实际做功过程中，每个缸体的活塞通过连杆直接铰接在中心曲轴的曲柄销上，和传统直列发动机的连杆一一对应独立曲柄销的设计不同，径向结构的多根连杆共用同一组曲柄销，这就对连杆小头、大头的铰接间隙匹配提出了极高的要求，建模过程中需要反复校核不同缸体活塞运动到上止点、下止点时，连杆之间的运动干涉边界，尤其是相邻缸体的连杆在曲柄销回转过程中的摆角差，必须预留足够的安全间隙，避免高速运转时出现连杆碰磨的故障。从散热设计的角度，圆周排布的缸体每个缸的外露散热面积基本一致，风冷气流可以直接扫过每一个缸体的散热鳍片，不需要设计复杂的水冷流道、分水套、水泵循环结构，整机的零部件数量可以减少近三分之一，对应的故障点也同步减少，在缺乏维护条件的野外作业场景下，这种结构的可靠性优势非常明显。

　　从安装边界来看，这类径向动力结构的安装基准面通常设置在中心曲轴的后端法兰面，法兰面上的定位销孔、螺栓孔采用等角度圆周排布，适配不同的安装支架接口，整机的径向最大尺寸由最外侧缸体的端面决定，安装时需要预留缸体散热所需的气流通道空间，不能在缸体周围紧贴布置遮挡散热的结构件，否则会导致局部缸体过热，出现做功效率下降、活塞拉缸的问题。曲轴的输出端通常采用锥面配合键传动的结构，可以直接连接螺旋桨、发电机输入轴、液压泵输入轴等不同的负载部件，不需要额外加装过长的传动联轴器，进一步压缩整个动力单元的轴向占用空间。

　　设计过程中，缸体的排布角度需要结合缸数做精准计算，比如5缸结构采用72度等角分布，7缸结构采用约51.4度的等角分布，确保每个缸的做功冲程间隔均匀，曲轴运转的输出扭矩波动控制在合理范围内，避免出现过大的振动传递到安装基座上。活塞的行程和缸径的匹配也需要结合应用场景调整，适配高转速螺旋桨驱动的机型会采用短行程大缸径的设计，降低活塞运动的线速度，减少往复运动件的惯性载荷；适配低转速大扭矩输出的发电机组机型，则会适当加长活塞行程，提升单缸做功的输出扭矩。另外，这类结构的配气机构通常采用顶置气门设计，配合圆周布置的进排气歧管，进气气流可以从中心区域均匀分配到每个缸体，避免出现不同缸体进气量差异过大导致的做功不均问题，排气则直接从每个缸体的外侧排出，配合风冷气流直接将废气带离整机区域，减少排气热量对缸体散热的负面影响。

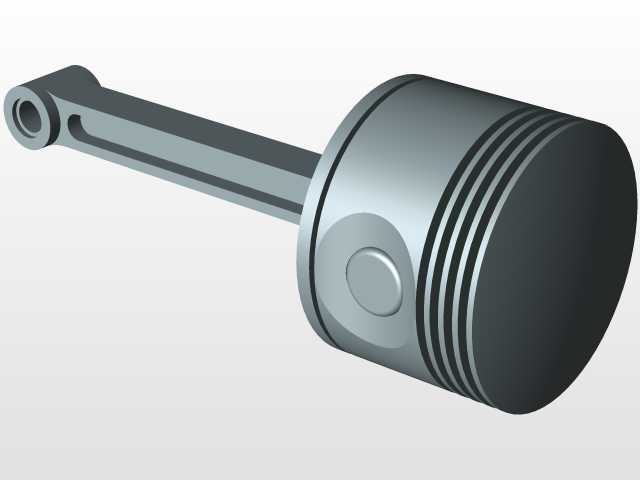

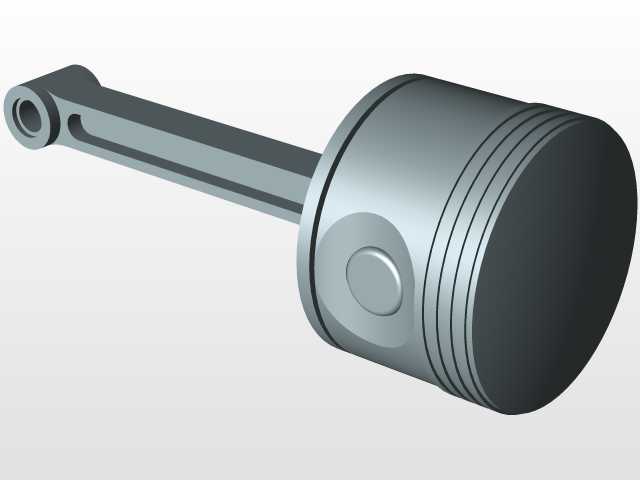

　　在三维建模的细节处理上，需要重点关注曲柄连杆机构的运动仿真验证，逐帧检查活塞在整个行程内的运动轨迹，确认活塞和缸壁的配合间隙、活塞环的安装槽位置、连杆大头和曲柄销的配合公差都符合设计要求，同时还要校核整机的质心位置，确保质心落在曲轴的回转轴线上，避免高速运转时出现不平衡的离心力，必要时可以在曲轴前端、后端加装平衡配重块，抵消往复运动件产生的一阶、二阶惯性力，提升整机运转的平顺性。
