这套立式单跳动力结构,核心是单缸往复式动力转换逻辑,在小型教学演示、原理验证类场景中应用较多,也可作为微型动力输出单元适配低负载的实验装置。从实际用途来看,它完整复现了往复式动力设备将直线往复运动转化为旋转动力输出的全过程,能直观展示配气、传动、动力输出的整套配合关系,很多职业院校的机械原理课堂会用这类结构做演示教具,帮助学习者理解曲柄连杆机构的运动死点、飞轮储能的实际作用。

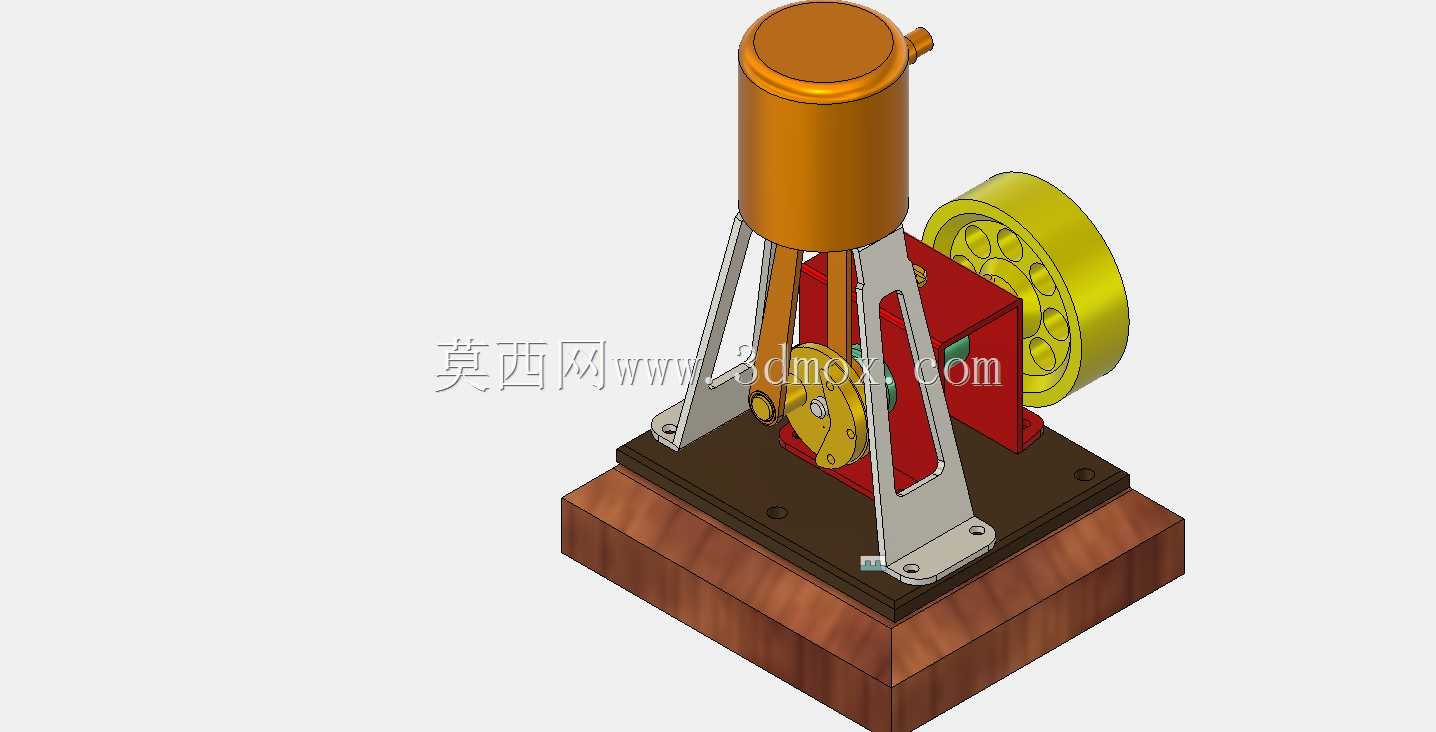

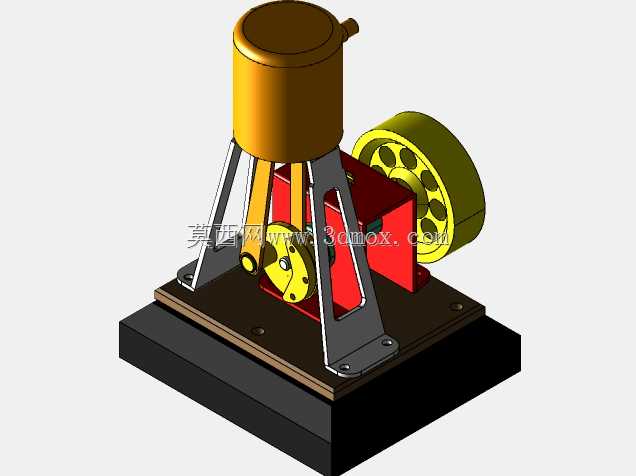

从功能特性上拆解,上部的缸体部分是动力行程的核心腔体,内部活塞通过连杆连接下部的曲柄轴,侧部布置的黄色飞轮承担两个核心作用:一是利用自身转动惯量储存能量,帮助机构顺利通过曲柄连杆的上下止点死点位置,避免运转卡滞;二是作为动力输出端,可通过皮带、齿轮等连接外部负载,输出旋转扭矩。支撑结构采用双侧三角斜撑的立式机架,将缸体、曲柄轴座牢牢固定在下部木质基座上,这种三角支撑结构能抵消活塞往复运动产生的侧向倾覆力矩,减少运转过程中的机架振动,保证整体运行稳定性。
设计思路上,整套结构优先保证运动逻辑的清晰可观察性,没有做多余的外壳遮挡,所有运动部件都外露展示,方便观察活塞上下运动、连杆摆动、曲柄旋转、飞轮同步转动的完整运动链。机架的安装孔位做了沉头设计,固定螺丝不会突出安装面,避免运动过程中连杆与固定件发生干涉;曲柄与连杆的连接位置采用销轴铰接,预留了合理的配合间隙,既保证转动灵活,又不会因为间隙过大产生运动冲击。缸体顶部的凸起接口是预留的进排气安装位,可根据实际演示需求加装配气组件,拓展演示四冲程或者二冲程的完整工作循环。
从安装边界和尺寸逻辑来看,下部木质基座是整套结构的安装基准,所有金属构件的固定孔位都与基座的预埋螺母对齐,安装时不需要额外做打孔适配,直接通过螺丝锁紧即可完成组装。整体重心落在基座的几何中心位置,即使飞轮高速转动,整体也不会出现倾覆风险;侧向飞轮的外沿没有超出基座的侧边轮廓,安装时不需要额外预留侧面的避让空间,只要保证基座底部与安装台面完全贴合,就能满足稳定运行的要求。曲柄的回转半径决定了活塞的行程长度,这套结构的曲柄半径与连杆长度比例经过优化,活塞运动过程中对缸壁的侧向压力处于合理区间,能减少运动过程中的磨损,延长演示结构的使用寿命。
在实际建模过程中,需要重点关注几个配合关系:一是活塞与缸体内壁的同轴度,偏差过大会导致活塞运动卡滞;二是曲柄轴两端支撑座的同轴度,否则会出现转动阻力过大甚至抱死的情况;三是飞轮与曲柄轴的连接键配合,要保证飞轮与曲柄同步转动,不能出现相对滑动。另外所有运动部件的相邻位置都预留了安全间隙,比如连杆摆动到极限位置时,与两侧支撑机架的间隙控制在1毫米以上,避免运转过程中出现剐蹭。这套结构虽然是演示类的动力模型,但所有配合尺寸都遵循实际动力机械的设计规范,不是随意拼接的外观模型,可直接用于运动仿真、原理验证,也能作为小型动力装置的设计参考蓝本。
- 全部评论(0)
- 模板大小: 2.65 MB
- 售价:5金币
- 下载次数: 24
- 系统要求: STEP / IGES,OBJ,Rendering
- 软件分类: 发动机
