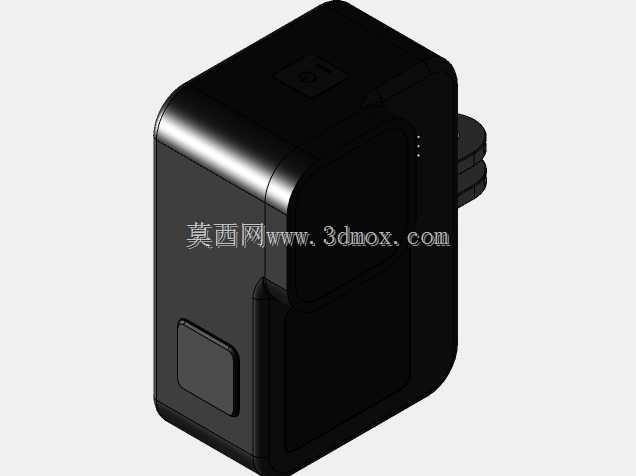

黑色款运动相机外观结构三维数模

　　这款运动相机的三维结构数模，还原了消费级户外影像设备的典型外形与安装接口特征，建模过程中以实物卡尺测量的近似尺寸为基准，兼顾了外观还原度与结构装配的合理性，适合用于数码产品结构设计参考、外设配件适配开发、场景装配模拟等场景。从实际应用场景来看，这类运动相机多用于户外极限运动记录、车载行程拍摄、第一视角vlog采集、工业巡检点位影像记录等场景，设备本身需要兼顾紧凑体积、抗冲击外形、多场景安装适配性，因此建模过程中重点还原了机身的圆角过渡特征、侧面功能按键的凸起轮廓、侧边接口的安装槽位、背部折叠安装脚的结构形态，确保数模可直接用于配套保护壳、固定支架、外接拓展配件的干涉校验。从设计思路来看，机身主体采用近似方角的块式布局，

　　所有外露棱边均做了大圆角过渡处理，一方面是为了降低跌落时的应力集中，提升外壳抗冲击性能，另一方面也能减少外置防水壳、保护套的装配间隙，避免边角处出现卡滞。机身正面的镜头区域做了下沉式台阶设计，预留了镜头保护镜片的安装厚度，同时台阶边缘的限位结构可以直接对齐防水壳的镜头密封压圈，不需要额外做定位调整。侧面的功能按键采用凸起式方形设计，按键边缘做了0.3mm的倒角，既保证戴手套操作时的触感辨识度，也能避免按键边缘剐蹭防水壳内壁导致的卡键问题。机身侧边的接口区域预留了密封胶圈的安装槽位，槽宽与槽深按照常规消费级数码产品的IP68密封要求做了等比例还原，可直接用于密封结构的模拟验证。从安装边界来看，机身底部的折叠安装脚是核心的装配接口，

　　数模中还原了安装脚的转轴间隙、脚架上的通用1/4英寸螺孔位置、折叠收纳后的贴合间隙，安装脚展开后与机身主体的夹角为90度，可直接适配市面上通用的运动相机支架、头盔固定座、车载吸盘等配件，装配时不会出现干涉问题。机身整体的外形尺寸控制在常规运动相机的便携范围内，厚度方向预留了电池仓的内部空间，可用于后续内部元器件堆叠的参考设计。数模的外观面做了分色处理，黑色主体部分还原了哑光塑料的外壳质感，侧边的金属质感区域对应机身的装饰边框，细节处的指示灯开孔、麦克风拾音孔位置都按照实物布局做了还原，可直接用于产品渲染展示、装配动画制作等场景。对于结构设计从业者来说，这款数模可以作为消费级便携数码产品的外壳设计参考，学习其圆角处理、密封结构设计、

　　安装接口标准化的设计思路；对于配件开发人员来说，可直接导入数模进行支架、保护壳、外接拓展件的结构设计，省去逆向测绘的步骤，直接校验配件与机身的装配间隙、安装定位是否合理；对于三维建模学习者来说，可以参考其块式产品的曲面过渡处理、细节特征的建模逻辑，掌握消费类电子产品的建模思路。需要注意的是，该数模的尺寸为卡尺测量的近似值，若用于开模生产需要进一步对实物做精准测绘，确认各个装配位的公差配合要求，尤其是密封槽位、按键间隙、转轴配合位的尺寸需要根据实际材料的收缩率做调整，目前的数模尺寸可满足结构验证、装配模拟、外观展示类的使用需求。
