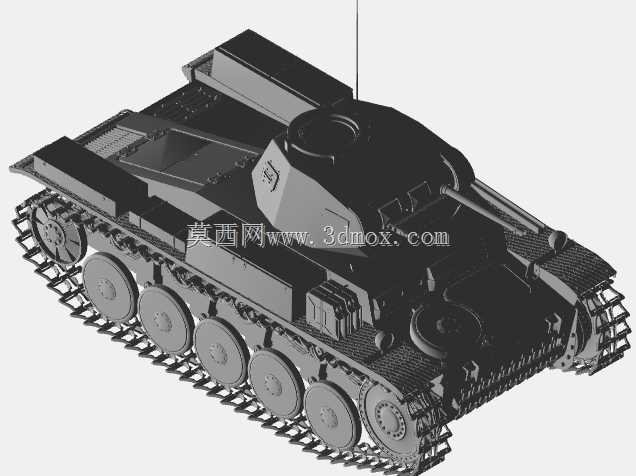

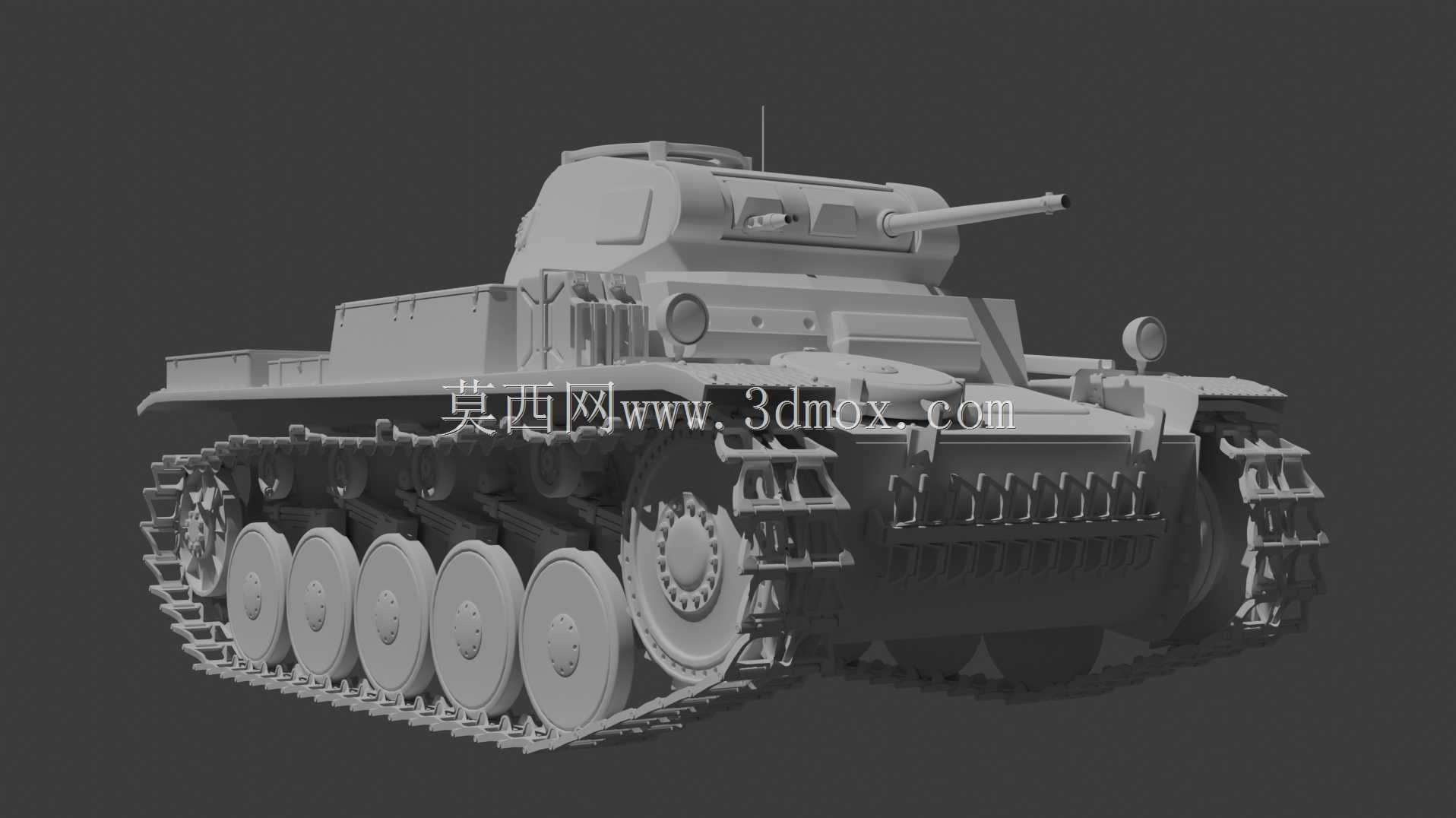

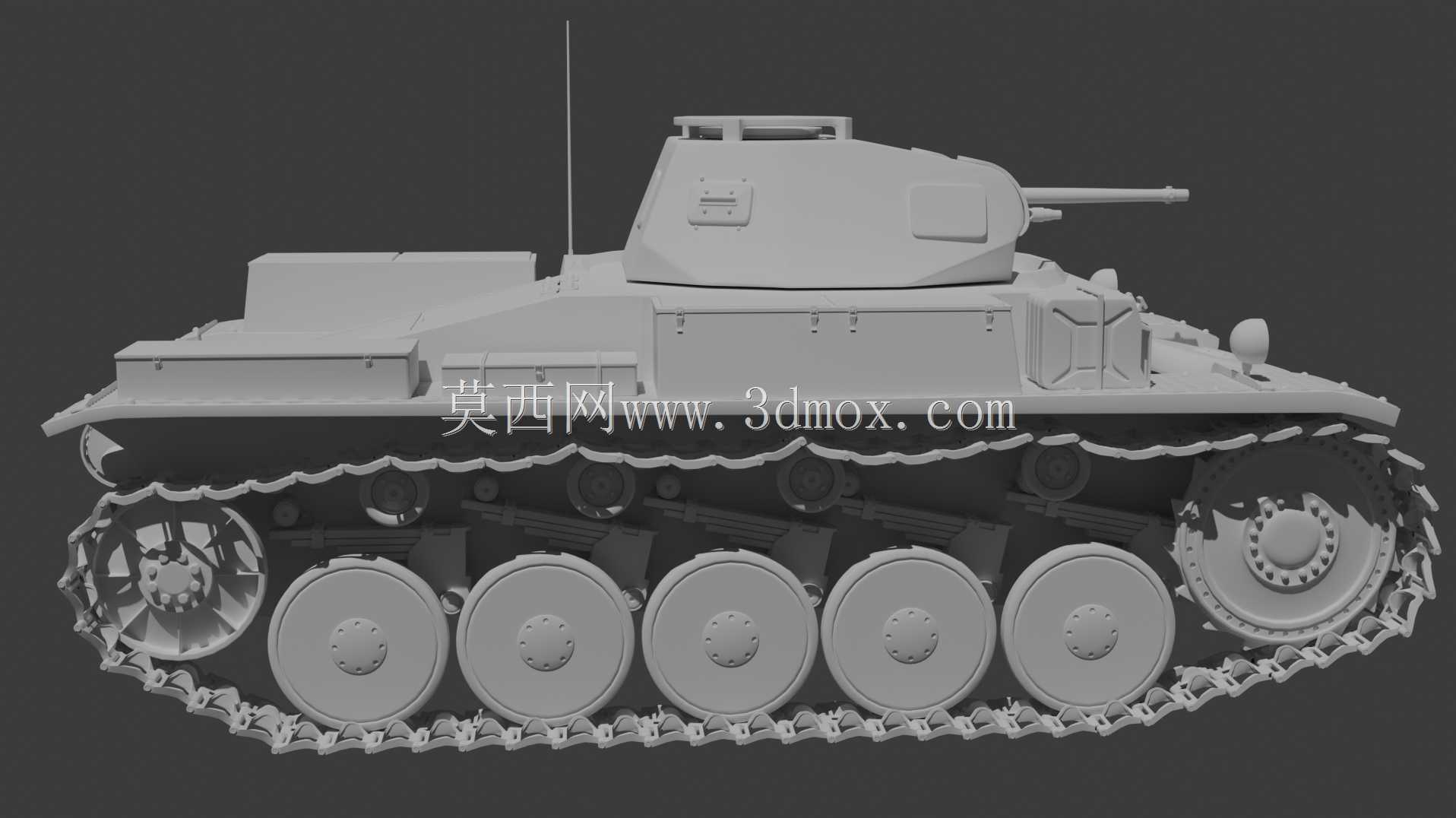

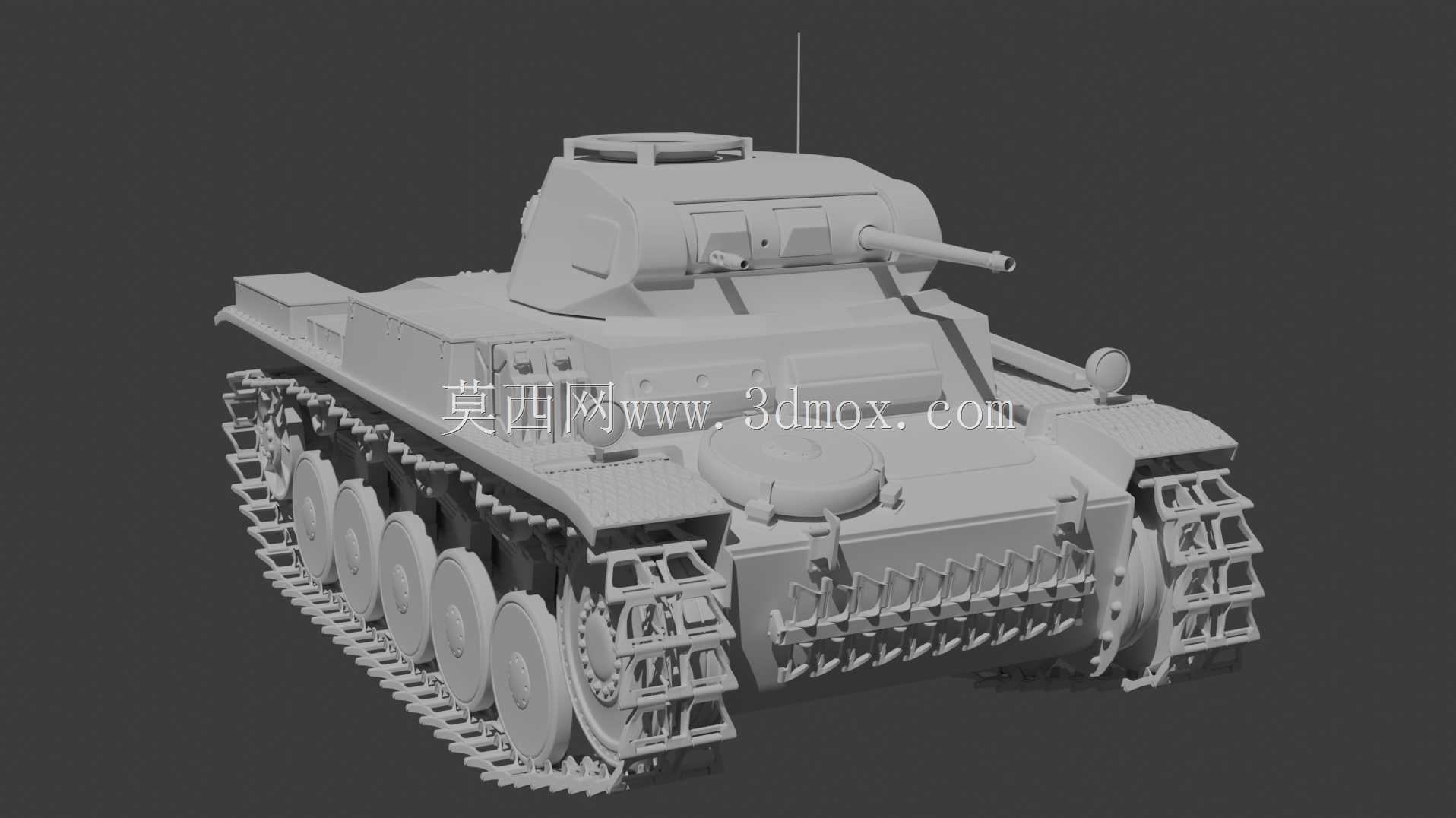

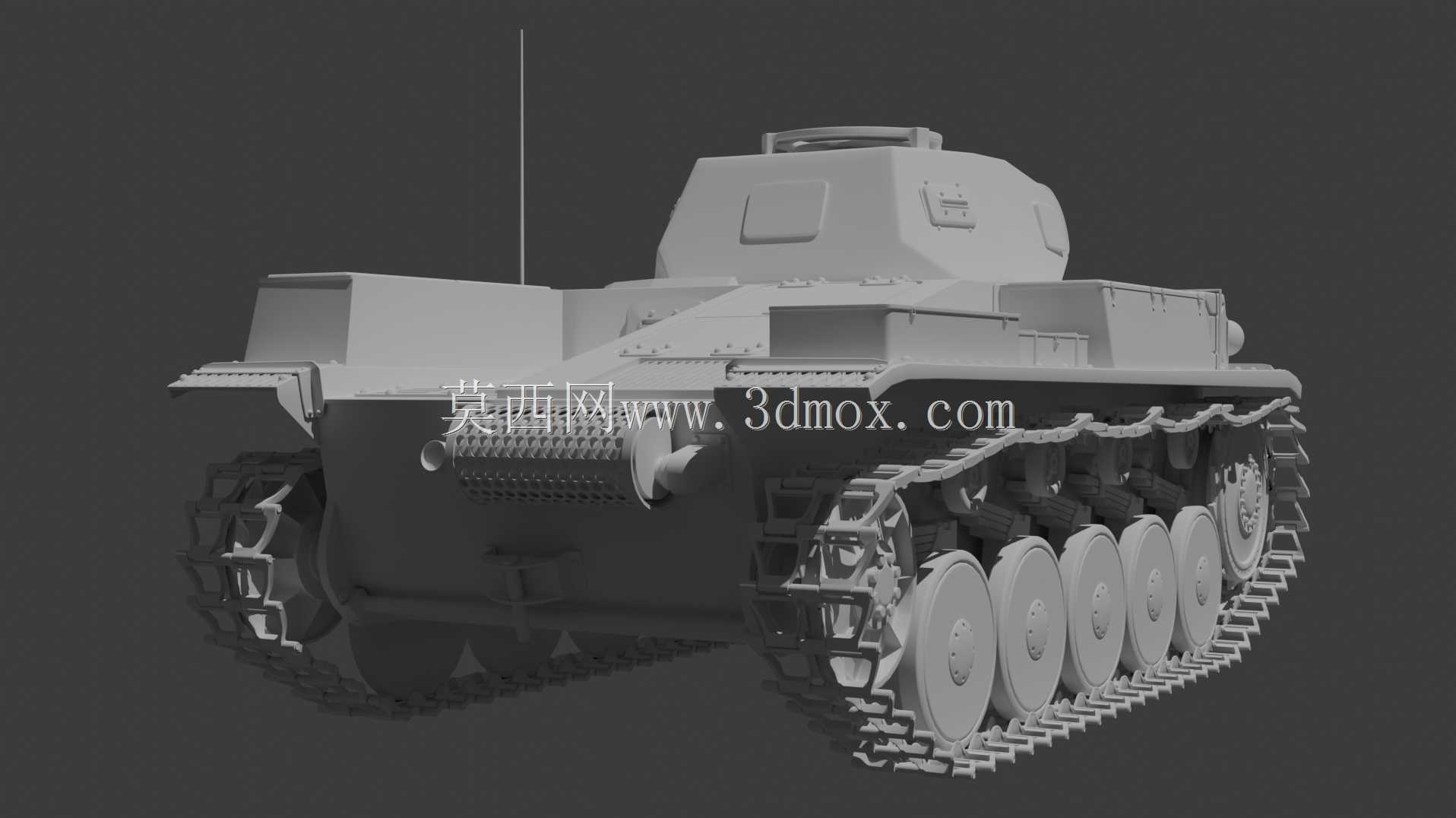

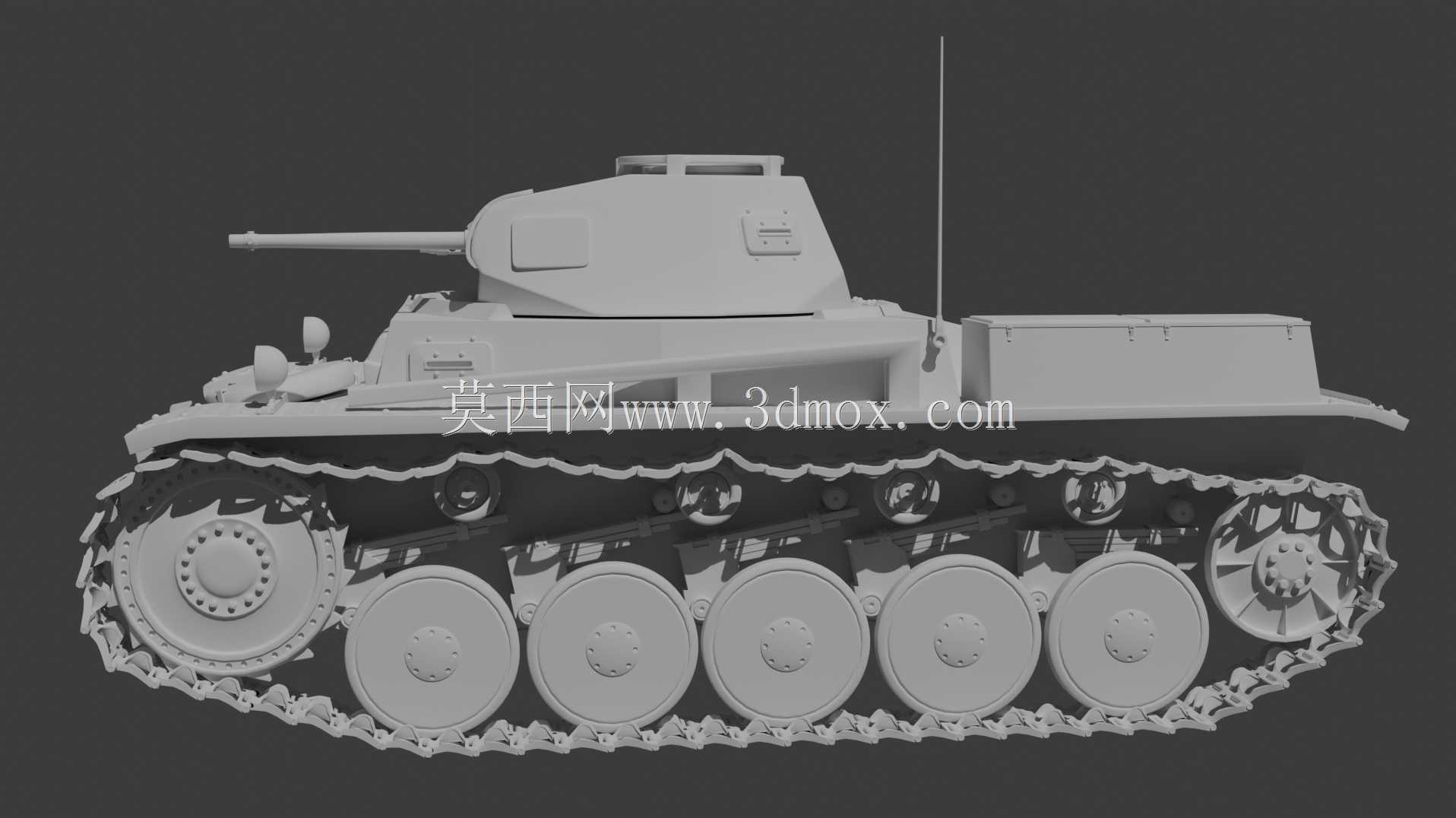

二战德国二号坦克装甲作战装备三维结构

　　从陆战装备结构研发的视角来看，这款二号坦克的三维结构还原，核心服务于装甲装备历史复原、战史模拟推演、国防教育展陈道具开发以及军事题材仿真场景搭建等多个实际应用场景，不同于民用通用机械的设计逻辑，这类装甲作战载具的结构设计始终围绕火力投送、战场机动、装甲防护三个核心维度做平衡，所有部件的布局都要适配前线作战的实际工况需求。

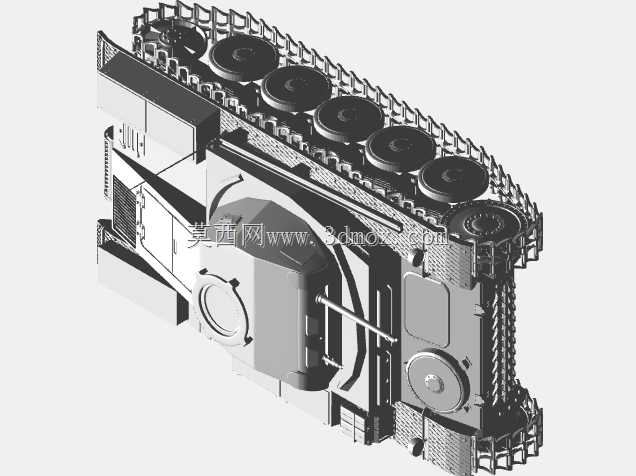

　　先从行走机构的设计逻辑展开，该型坦克采用的是小直径负重轮搭配扭杆悬挂的布局，单侧设置五组负重轮，主动轮前置、诱导轮后置，履带为单销式金属履带，每块履带板的啮合齿孔与主动轮齿圈的配合公差在建模时做了精准还原，这种布局的优势在于结构简单可靠，在二十世纪三四十年代的加工条件下，能够快速批量生产，同时扭杆悬挂的行程可以适配欧洲平原、土路以及轻度越野的通行需求，负重轮的轮缘采用橡胶包覆结构，能够降低行驶过程中的金属撞击噪音，同时缓冲路面颠簸对车体内部构件的冲击，在建模过程中，每一组负重轮的转动副、悬挂臂的摆动行程都做了运动学约束设置，可直接用于行走机构的运动仿真验证。

　　车体部分的结构设计遵循了当时德军装甲车辆的布局逻辑，车体前部为传动舱，布置变速箱与转向机构，中部为战斗舱，容纳炮塔、炮组成员以及弹药存储结构，后部为动力舱，安置发动机与散热系统，车体装甲采用的是轧制均质钢装甲，前部装甲厚度在建模时按照实车参数做了厚度区分，车体首上装甲带有一定倾角，能够提升对小口径穿甲弹药的跳弹概率，车体侧面的装甲垂直布置，主要防御轻武器射击与炮弹破片，车体上的观察窗、驾驶员舱门、机电员机枪座的开孔位置都做了精准定位，安装边界与周边装甲板的焊接结构也做了细节还原，能够清晰看到装甲板拼接的焊缝位置与连接结构。

　　炮塔部分为双人炮塔，车长与炮手同处炮塔内部，炮塔可360度旋转，主炮为20毫米机关炮，搭配一挺并列机枪，火炮的俯仰机构、炮塔的旋转齿圈结构在模型中都做了独立构件拆分，炮管的抽烟装置、炮口制退器的细节都有体现，炮塔侧面的观察缝、炮塔后部的逃生舱门也都按照实车结构做了还原，炮塔顶部的车长指挥塔带有多具观察镜，能够为车长提供周向视野，指挥塔的舱门可向上开启，模型中预留了舱门开合的运动副设置，可模拟成员进出的状态。

　　从安装边界的维度来看，该型坦克的整车宽度控制在铁路运输的限界范围内，能够直接通过当时欧洲的标准铁路平板车实施跨战区投送，不需要额外拆解侧裙板或者其他突出部件，车体后部的牵引钩、前部的启动摇柄开孔都做了细节还原，可适配当时德军通用的后勤保障装备，比如拖车、工程抢修车的牵引连接，动力舱的散热格栅开口方向、排气管的布置位置都考虑了作战时的隐蔽需求，排气管布置在车体右侧后部，能够减少排气对车体侧面步兵协同的干扰。

　　在实际的建模过程中，所有构件的装配关系都按照实车的维修拆解逻辑做了层级划分，比如履带板可逐块拆解，负重轮可单独拆卸，炮塔可与车体分离，动力舱的发动机盖板可开启，能够直观看到内部动力组件的布局，这种结构拆分方式不仅能够用于静态展示，还可用于装甲车辆维修教学、战损模拟分析等场景，帮助从业者理解早期轻型坦克的结构设计思路，理解当时装甲装备在火力、机动、防护三个维度做取舍的工程逻辑，毕竟作为二战早期的轻型坦克，二号坦克的设计定位是培训装甲兵成员、承担侦察与火力支援任务，其结构设计上的取舍完全匹配当时的德军闪电战战术需求，所有的结构细节都是为了满足快速生产、可靠耐用、易于维护的前线使用要求，没有多余的装饰性构件，每一处突出结构、每一个开孔都有其实际的功能用途。
