弹性体拉伸试验用哑铃状试样结构

　　在橡胶、软质塑料、弹性密封件等高分子材料的力学性能检测环节，拉伸试样的结构合理性直接决定了试验数据的离散度与可信度，ASTM D412标准对应的哑铃状试样结构，正是为了规避夹持端应力集中、保证测试段形变均匀性而设计的专用试验载体。这类试样的核心应用场景覆盖弹性体原材料入厂复检、配方迭代验证、成品件性能抽检全流程，不管是密封胶条生产企业的来料质控，还是橡胶减震件研发阶段的模量标定，亦或是医用弹性耗材的生物力学性能匹配测试，都需要依托该结构的试样完成拉伸强度、断裂伸长率、定伸应力等核心参数的采集。

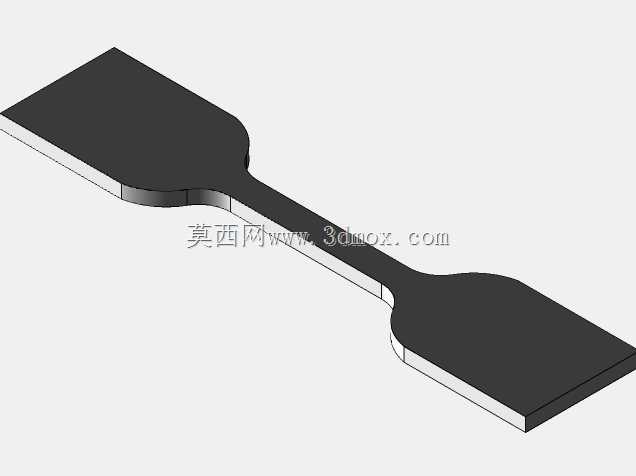

　　从结构设计逻辑来看，整个试样分为三个功能区段：两端的宽面夹持段、中间的等截面测试段、以及衔接两者的圆弧过渡段。两端夹持段采用大宽度矩形结构，主要是为了匹配万能材料试验机的楔形夹具，增大夹持接触面积，避免拉伸过程中试样在夹具内打滑或者被夹头剪切断裂——很多新手工程师在自制试样时容易忽略夹持段的宽度冗余，往往出现试样还没到屈服点就从夹头位置撕裂的问题，直接导致试验作废。中间的等截面测试段是形变发生的核心区域，该段的截面尺寸严格匹配标准要求的宽度与厚度公差，整个区段的横截面积偏差控制在极小范围内，保证拉伸过程中应力均匀分布在整个测试段，断裂位置只会出现在测试段区间内，不会偏移到过渡区或者夹持端。衔接夹持段与测试段的圆弧过渡区是整个设计的核心细节，圆弧曲率经过反复验证，既不会因为曲率过小导致过渡位置出现应力集中，让试样提前在圆弧处断裂，也不会因为曲率过大浪费试样材料、增加裁切难度。

　　从实际建模与加工适配的角度，该结构的尺寸边界需要严格匹配试验设备的装夹空间：夹持段的总宽度需要适配常规万能试验机夹具的最大开口宽度，整体长度要满足夹具初始装夹间距的要求，测试段的标距长度要匹配引伸计的装夹量程，厚度方向则根据被测材料的常规制备厚度设定，保证模压或者裁切后的试样不需要二次打磨就能直接装夹测试。很多工程人员在建模时容易忽略过渡圆弧与测试段、夹持段的相切约束，导致曲面衔接位置出现微小的棱边，实际裁切出的试样会在棱边位置产生应力集中点，拉伸时断裂位置偏移，测试出的拉伸强度数据比真实值偏低10%-15%，直接误导材料配方的调整方向。

　　在实际试验场景中，该结构的试样还需要配合不同的夹具适配性调整：针对邵氏硬度较低的软质弹性体，夹持段表面不需要做额外防滑处理，依靠夹具的压合力就能提供足够的摩擦力；针对硬度较高的硬质橡胶或者热塑性弹性体，夹持段表面可以做细微的滚花纹理，进一步增大夹持摩擦力，避免大拉力下的打滑问题。另外，整个试样的边缘要求光滑无毛刺，裁切或者模压过程中产生的微小缺口都会成为应力集中源，导致测试数据偏低，所以建模时所有边缘都做了极小的圆角钝化处理，匹配后续裁切或者模压的工艺要求，避免加工后出现边缘缺陷。

　　不同于金属材料的拉伸试样，弹性体拉伸过程中会产生极大的伸长率，部分软质橡胶的断裂伸长率可以达到1000%以上，所以测试段的长度设计也预留了足够的形变空间，不会因为拉伸行程过长导致试样在断裂前就滑出夹具。过渡段的圆弧曲率也充分考虑了大形变下的应力分布，当测试段被拉长数倍时，过渡位置的应力会平滑传递到夹持段，不会在圆弧位置产生局部应力峰值。在日常的试验工装设计中，这类标准试样的三维模型是材料测试实验室的基础模型储备，不仅可以直接用于试样裁切模具的设计加工，还可以导入有限元分析软件中，模拟不同拉伸速率下的试样应力分布，提前验证结构合理性，减少实际试错的材料与时间成本。很多企业在做弹性体产品的有限元仿真时，也会用该标准试样的模型做材料本构模型的参数拟合，通过仿真模拟拉伸过程的应力应变曲线，和实际试验数据做对标，校准材料参数，保证后续产品仿真结果的准确性。
