云台机械安装固定支撑结构件

　　在小型光电云台、桌面级3D打印云台设备的结构搭建中，这类支撑固定件是承担核心部件定位、载荷传递的基础构件，日常应用场景覆盖桌面视觉检测云台、小型航拍测试云台、创客DIY增稳云台等多个细分领域，直接决定云台转动过程中的结构刚性与定位精度。从实际使用需求出发，该结构件需要同时满足三个核心功能：一是为云台的舵机、角度传感器提供稳定的安装基准，避免转动过程中出现部件偏移导致的角度反馈误差；二是承担云台负载端的静态与动态载荷，将镜头、传感器等搭载部件的重量均匀传递到下层回转结构，避免局部应力集中导致的结构形变；三是预留足够的走线空间与安装调节余量，方便后期装配时调整部件位置、布设信号与供电线路。

　　设计这类结构件时，首先要匹配搭载部件的安装孔位公差，所有安装孔的位置度公差控制在0.1mm以内，避免装配时出现孔位错位无法锁附螺丝的问题；其次要做针对性的减重处理，在不影响结构刚性的前提下，对非受力区域做材料去除，降低整体结构的转动惯量，提升云台动态响应速度；同时要考虑3D打印的工艺特性，所有竖直面做1°的拔模斜度，悬空位置预留支撑接触余量，避免打印过程中出现翘边、层间剥离的问题。

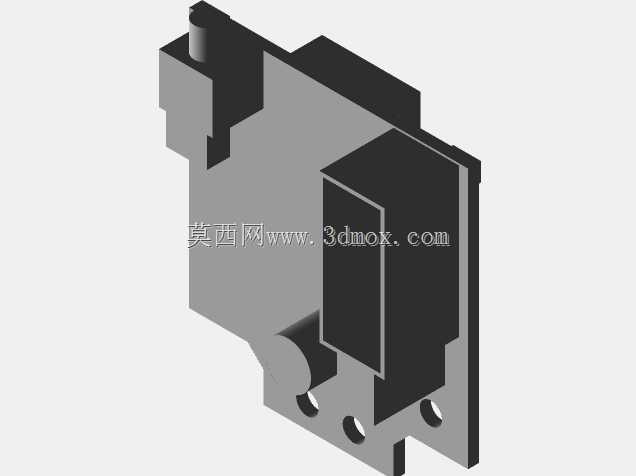

　　从外形尺寸与安装边界来看，该结构件整体采用L型受力布局，竖直安装面用于固定舵机等驱动部件，水平底座通过三个均布的安装孔与下层回转平台连接，安装孔采用沉头设计，锁附螺丝后螺丝头不会突出底座平面，保证与下层结构的贴合度；侧面突出的定位柱用于配合传感器安装板的定位孔，实现装配时的快速对位，减少装配调试的时间成本；底座与竖直面之间设置三角加强筋，提升两个安装面的连接刚性，避免长期受载后出现直角位置开裂的问题。

　　实际装配过程中，该结构件的安装边界需要预留至少2mm的周边间隙，避免转动过程中与周边的走线、外壳部件发生干涉；竖直安装面的平面度控制在0.05mm以内，保证舵机安装后输出轴与安装面的垂直度，减少舵机转动时的径向负载，延长舵机使用寿命；所有安装孔的孔径比对应螺丝公称直径大0.2mm，既可以保证装配时的位置微调余量，又不会因为间隙过大导致部件固定后出现晃动。

　　从结构受力角度分析，该构件的主要受力点集中在竖直安装面的舵机固定位置，以及水平底座的安装孔位置，设计时对这两个区域的壁厚做了加厚处理，壁厚达到3mm，其余非受力区域壁厚为2mm，在保证结构强度的同时尽可能控制整体重量；构件边缘全部做R1的圆角处理，既可以避免3D打印时的应力集中，也能防止装配过程中锐边划伤操作人员或者损坏线材。

　　这类结构件虽然属于小型机械零部件，但在云台整体结构中起到的作用不可替代，其设计合理性直接影响云台的转动精度、运行稳定性以及使用寿命，建模过程中需要充分结合实际装配需求、加工工艺特性以及受力情况做综合考量，不能只追求外观造型而忽略实际使用中的工程问题。
