复古PS1风格树莓派3B保护外壳设计

　　这款外壳的设计初衷，是为树莓派3B开发板提供兼具防护性与复古情怀的承载结构，适配复古游戏模拟器的使用场景，让嵌入式开发板在桌面摆放、便携使用时，既能获得可靠的物理防护，又能呼应初代PlayStation主机的经典视觉记忆。从实际使用场景来看，这类外壳主要服务于复古游戏爱好者、嵌入式开发玩家的日常使用需求，当树莓派3B刷入RetroPie模拟器系统后，搭配该外壳可直接作为小型复古游戏终端放置在桌面，也可搭配便携屏幕组成随身游戏设备，外壳的结构完全围绕树莓派3B的硬件接口布局做适配，不会遮挡任何外接端口。

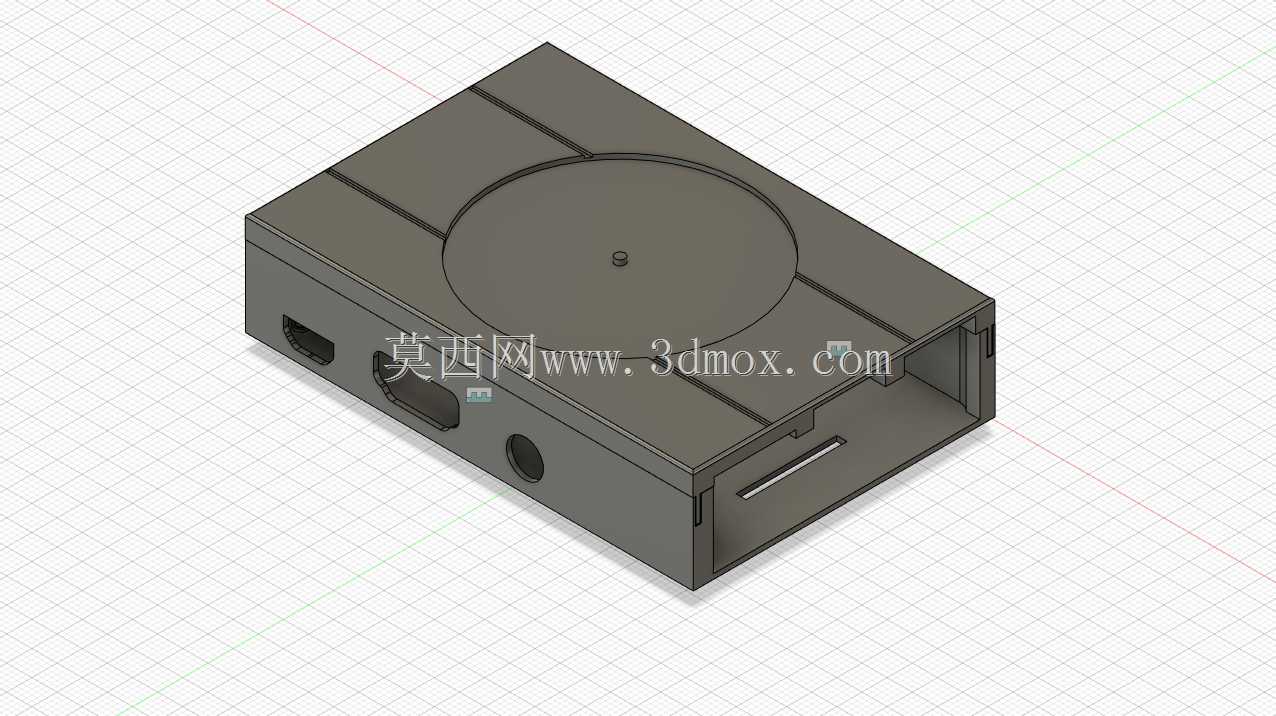

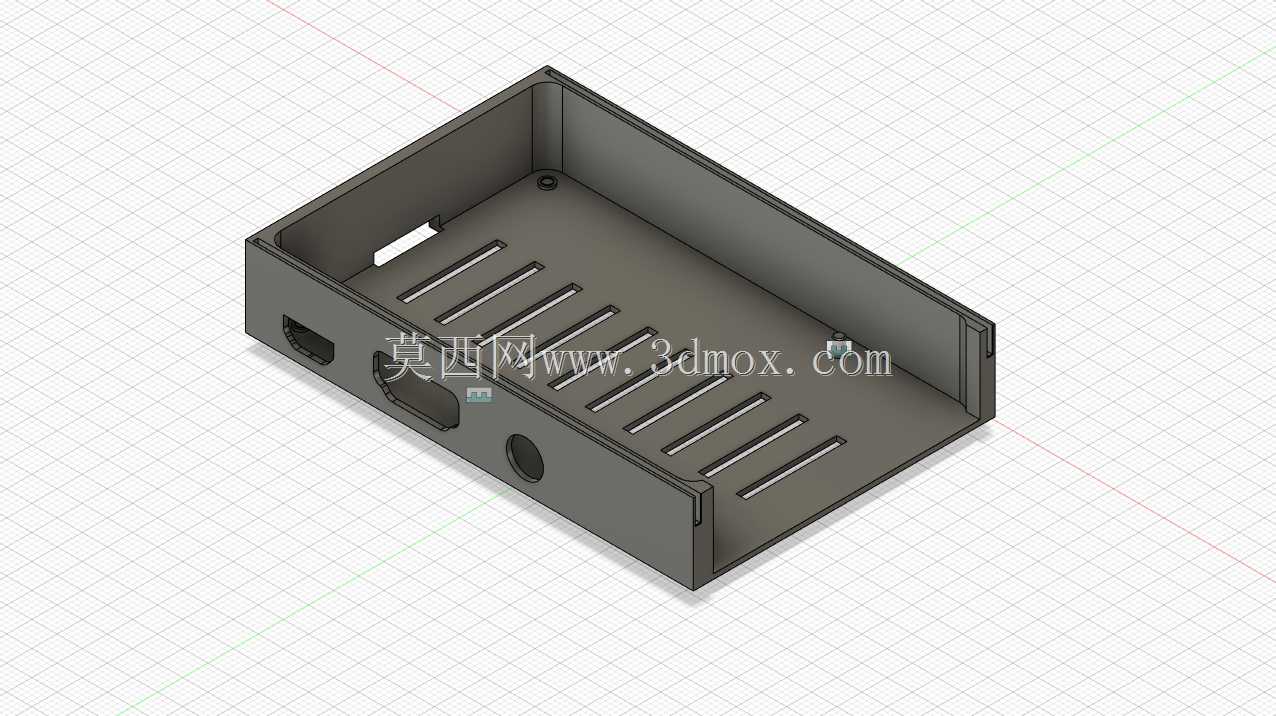

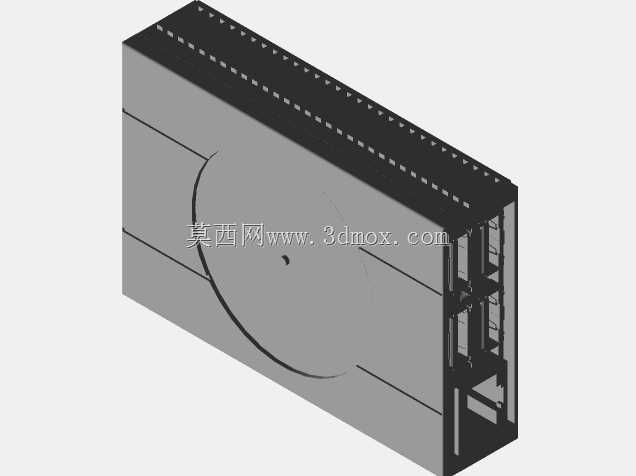

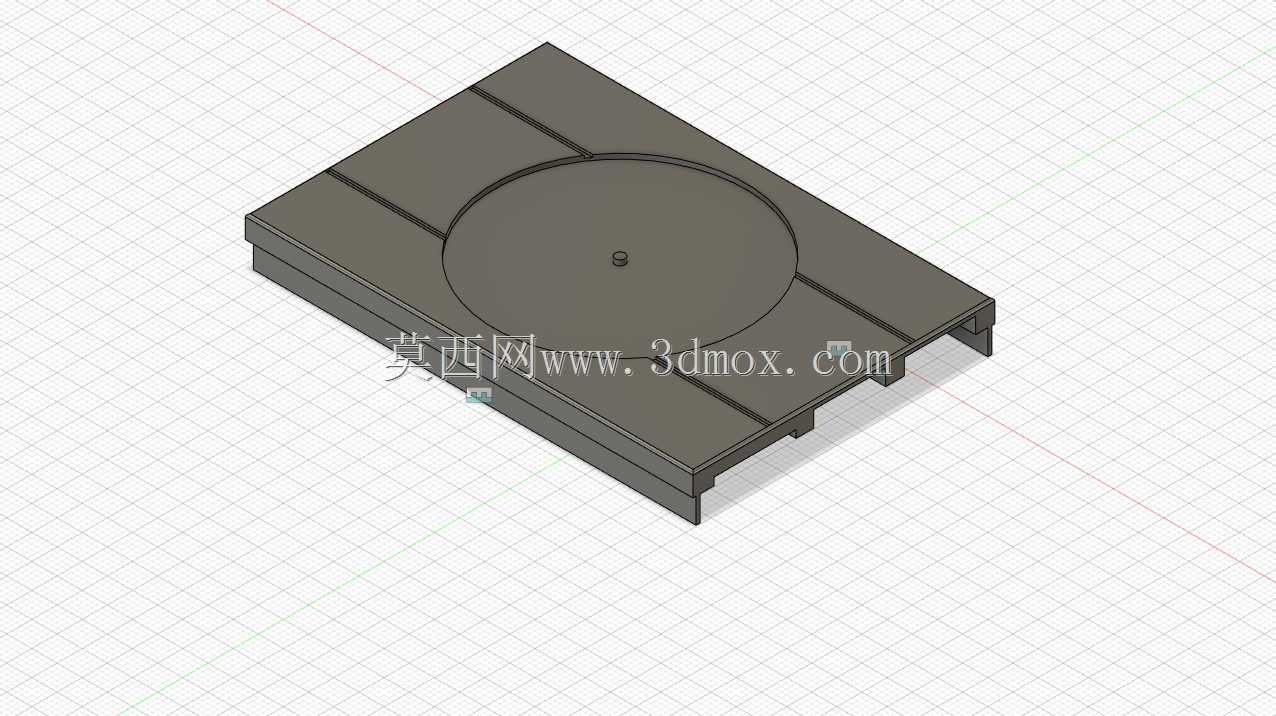

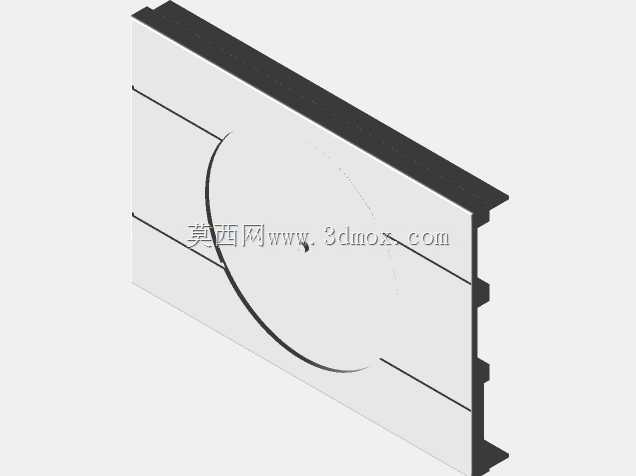

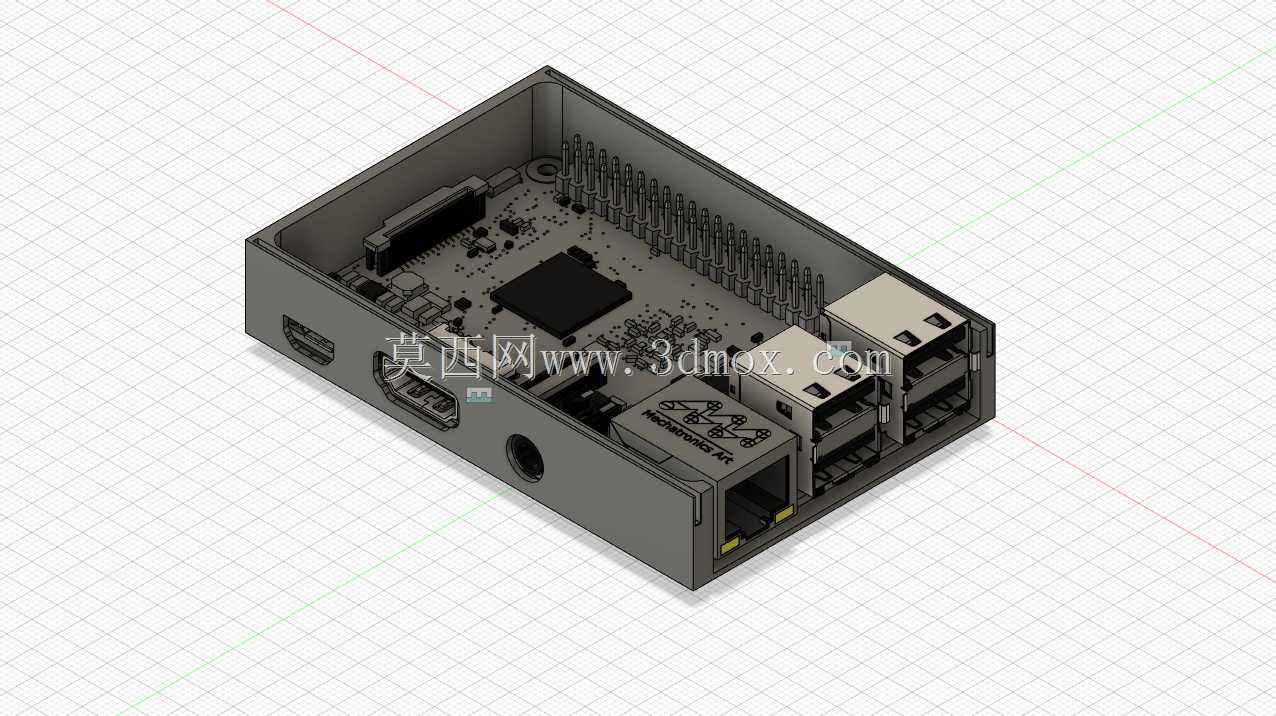

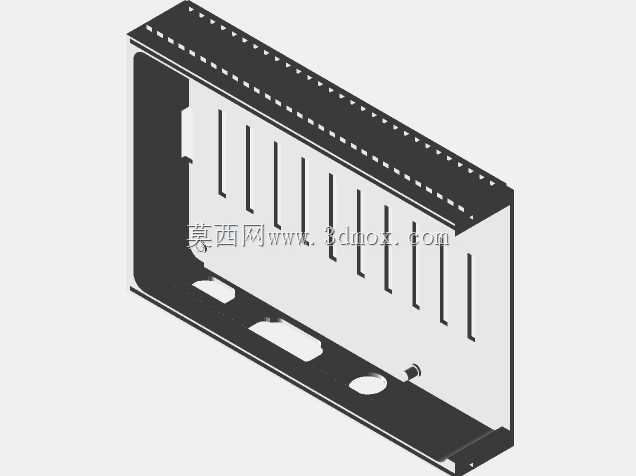

　　设计思路上，整体外观复刻初代PlayStation主机的侧面视觉特征，顶面做了仿光盘仓的弧形凹陷造型，边缘的点阵装饰还原初代主机的散热格栅视觉元素，同时在对应树莓派3B的GPIO引脚、HDMI接口、USB接口、以太网口、电源接口、3.5mm音频接口的位置，都预留了精准的开口，所有开口的尺寸边界都严格匹配开发板的接口外轮廓，公差控制在0.2mm以内，既保证外接设备可以顺畅插拔，又不会出现过大缝隙影响外观整体性。外壳采用分体式卡扣结构设计，上下壳通过边缘的卡扣配合固定，不需要额外螺丝即可完成组装，拆装过程不会刮伤开发板的PCB表面，内部设置了四个定位柱，对应树莓派3B板载的四个安装孔位，安装时开发板可以直接卡在定位柱上，避免使用过程中板卡出现移位、晃动的情况。

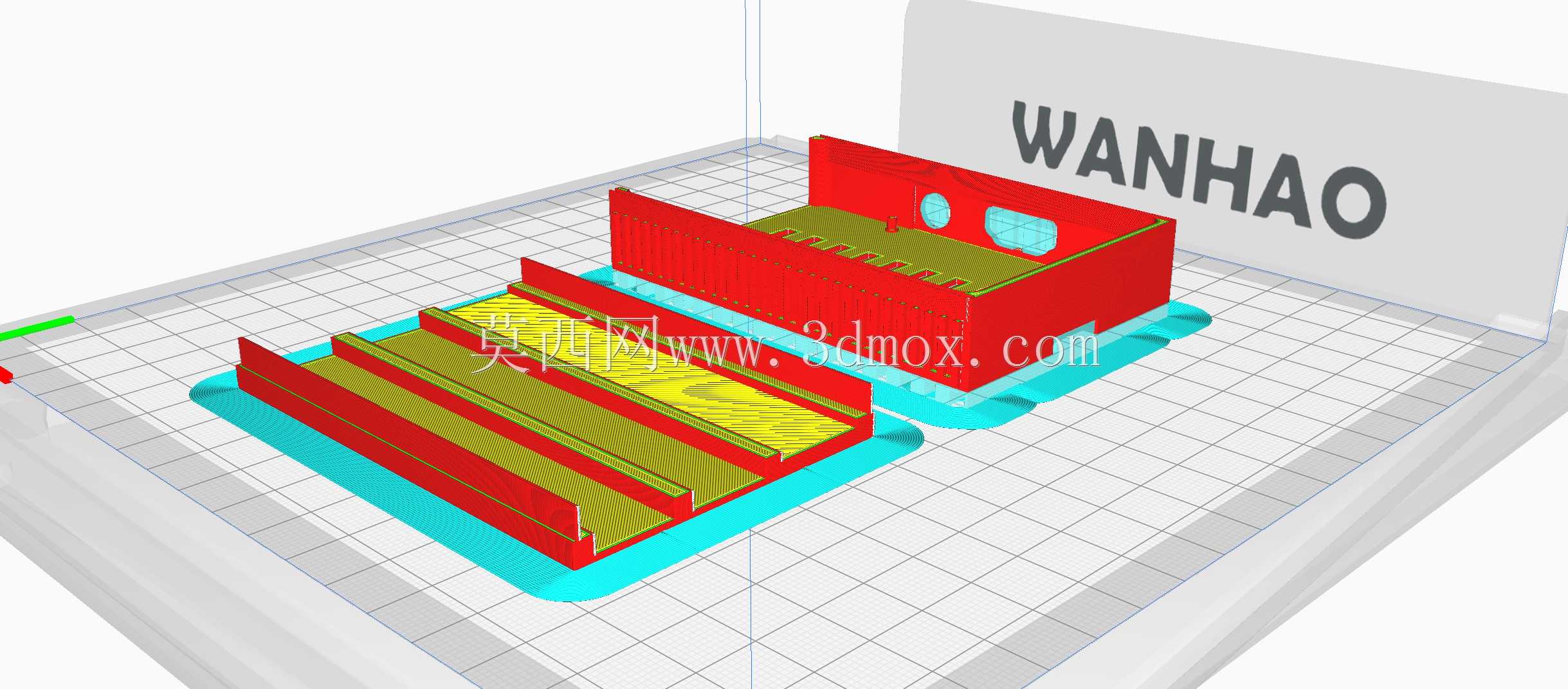

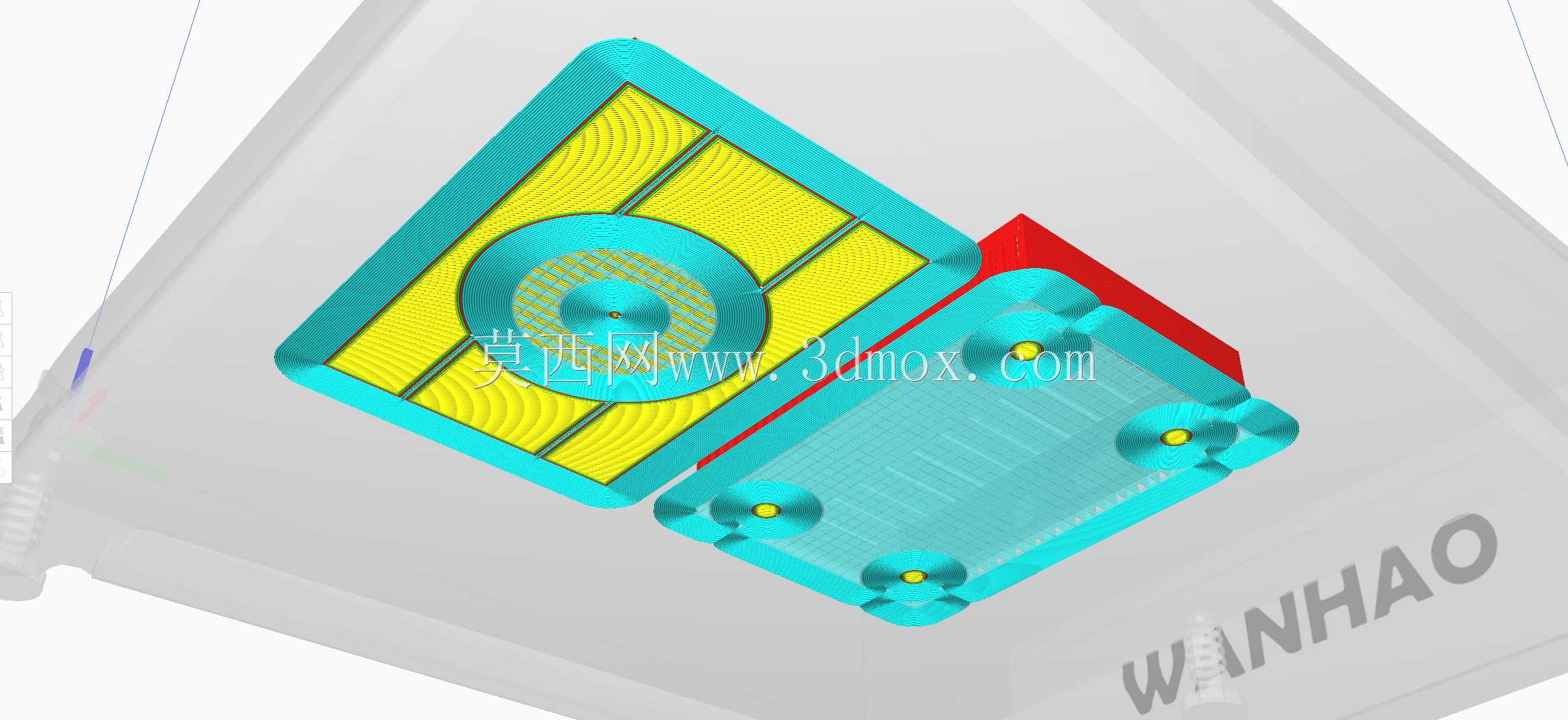

　　从安装边界来看，外壳内部的容纳空间完全匹配树莓派3B的板卡尺寸，长宽方向预留0.5mm的装配间隙，厚度方向在覆盖开发板所有板载元件的基础上，预留1mm的安全间隙，避免外壳挤压到板载的电容、芯片等元件，不会造成元件虚接、短路的风险。外壳的壁厚设置为2mm，适配FDM3D打印的工艺要求，打印时不需要添加额外支撑即可完成成型，表面的装饰线条都做了0.3mm的倒角处理，避免打印后出现锐边割手的问题。功能特性上，外壳除了基础的防护作用，顶面的仿光盘仓造型不仅是视觉装饰，凹陷区域还可以临时放置小型存储卡、读卡器等配件，边缘的点阵结构实际兼顾了散热作用，空气可以通过点阵间隙进入外壳内部，带走开发板运行时产生的热量，避免长时间高负载运行模拟器时出现过热降频的问题。

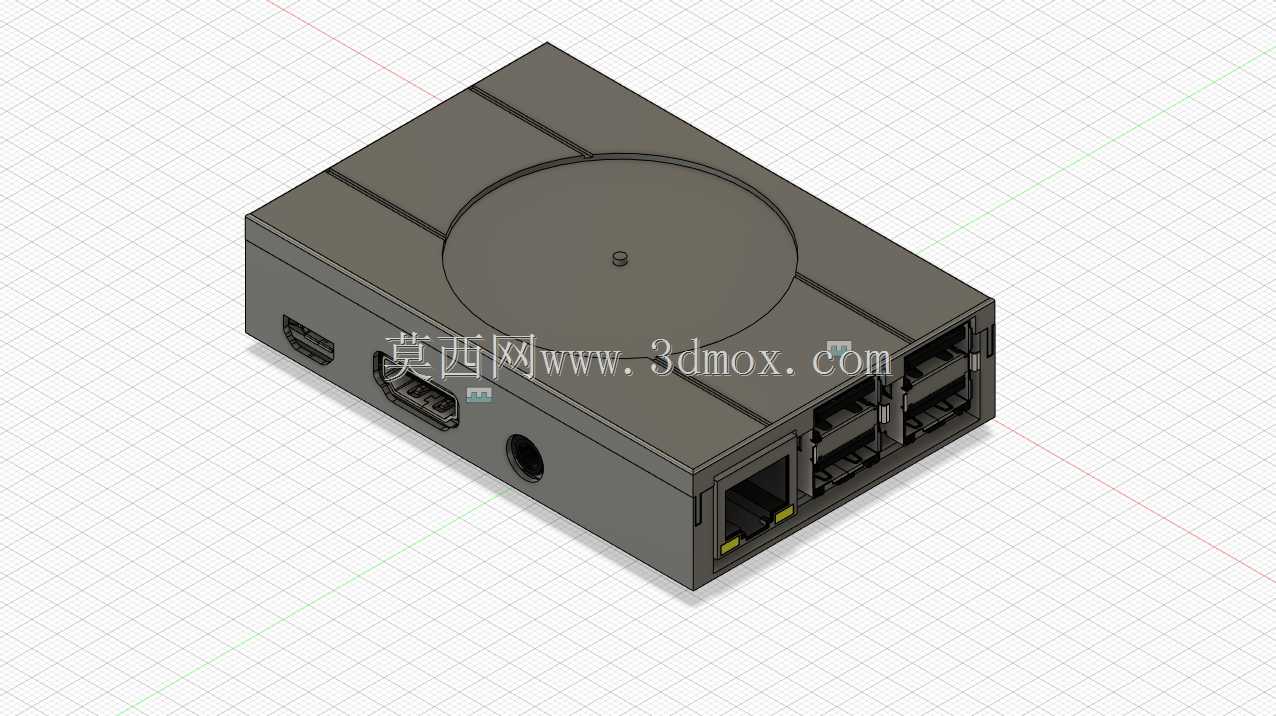

　　在实际装配测试中，该外壳可以完美适配标准版本的树莓派3B开发板，所有接口对位准确，安装后板卡固定牢靠，横向、纵向晃动时不会出现异响，外接HDMI线、USB手柄、网线时，外壳不会对插头造成干涉，插头可以完全插入接口保证连接稳定。外壳的边角都做了R2的圆角处理，握持时手感圆润，不会硌手，整体重量控制在30g以内，搭配树莓派3B板卡后总重量不到80g，便携性表现优秀，适合随身携带使用。不同于市面上通用的树莓派方形保护壳，这款外壳通过外观造型的差异化设计，让普通的开发板拥有了复古数码产品的质感，摆放在桌面时也可以作为个性装饰件，同时完全不影响开发板的所有扩展功能，不管是用来运行复古游戏模拟器，还是作为小型嵌入式开发的承载外壳，都能满足使用需求。外壳的结构设计充分考虑了3D打印的工艺特性，所有结构都没有倒扣、封闭空腔等不利于打印的设计，普通桌面级FDM打印机使用PLA、ABS等常用耗材都可以顺利打印成型，打印完成后只需要简单去除支撑（实际无需要支撑的结构）、打磨毛边即可完成组装，不需要额外的后处理工序，对于个人玩家来说自制门槛很低。
