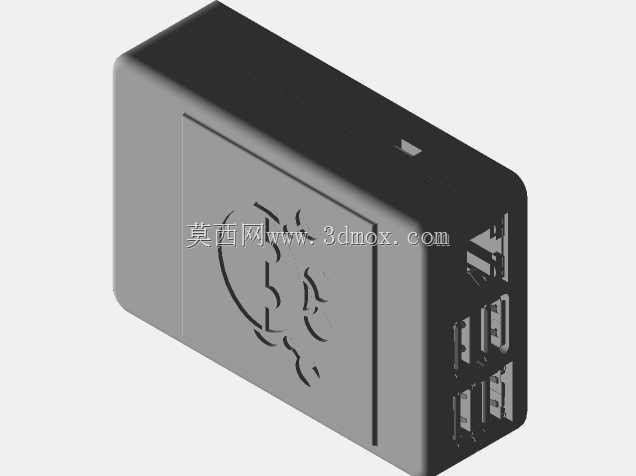

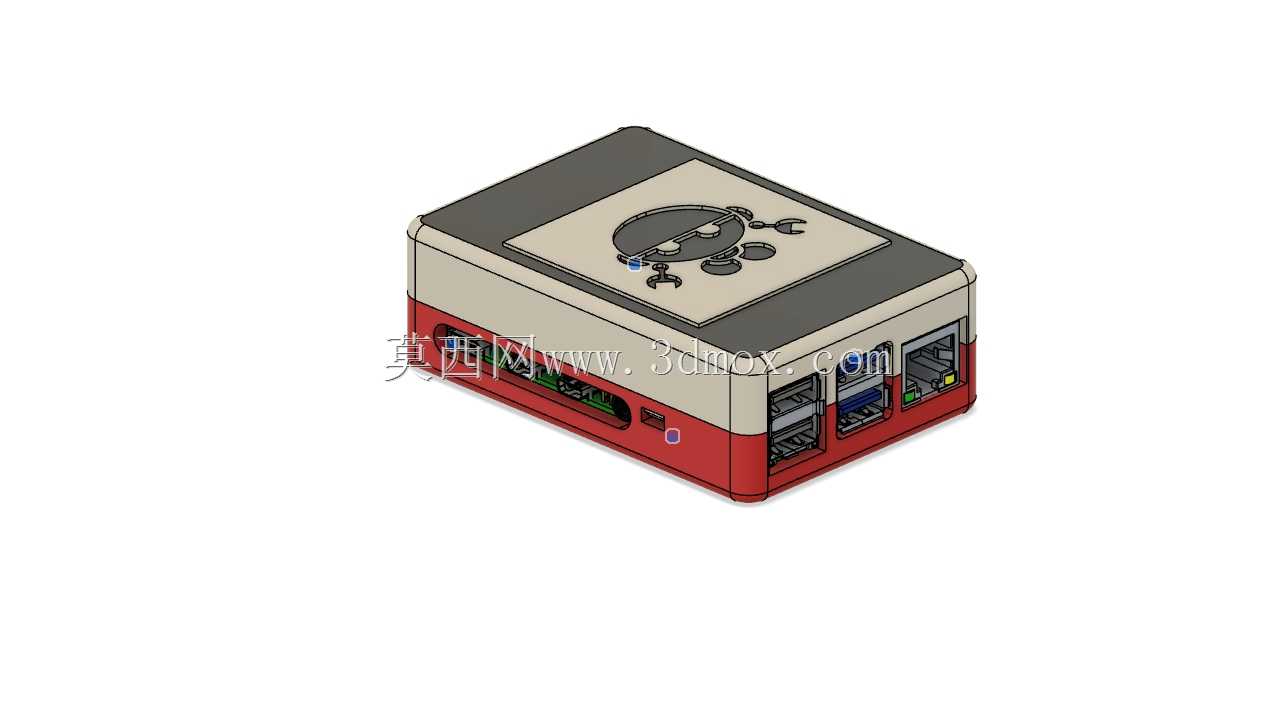

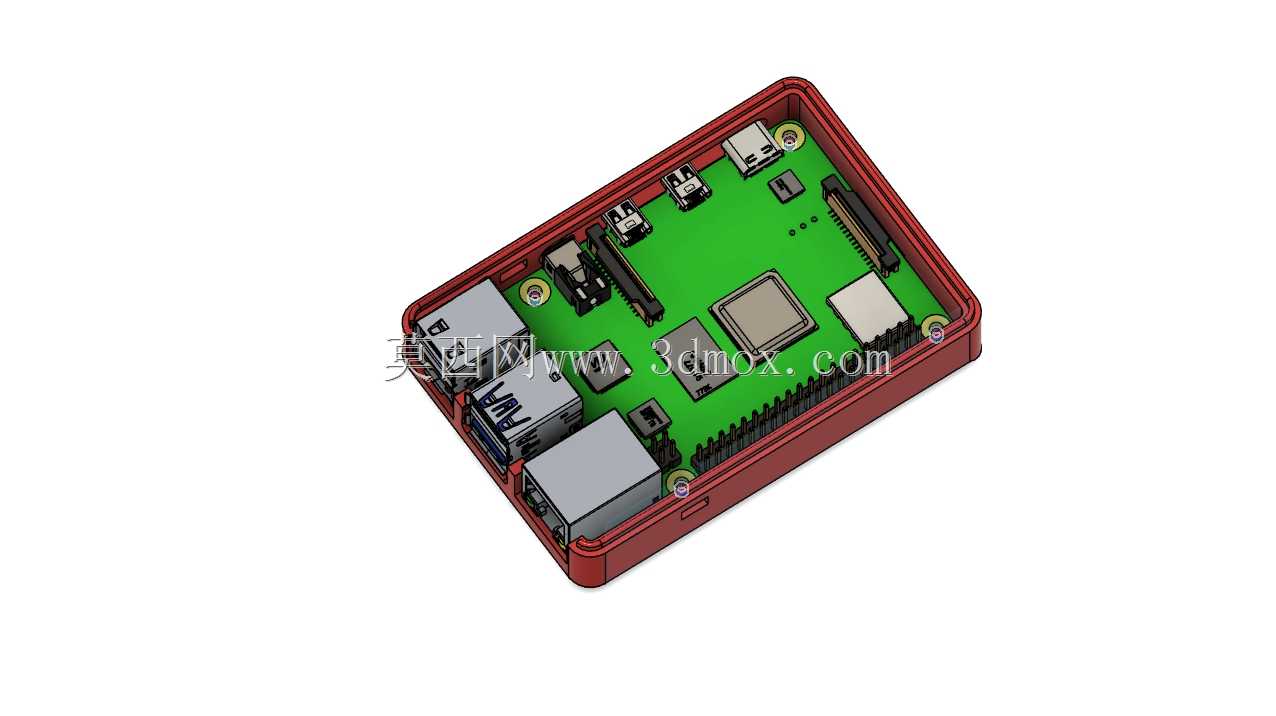

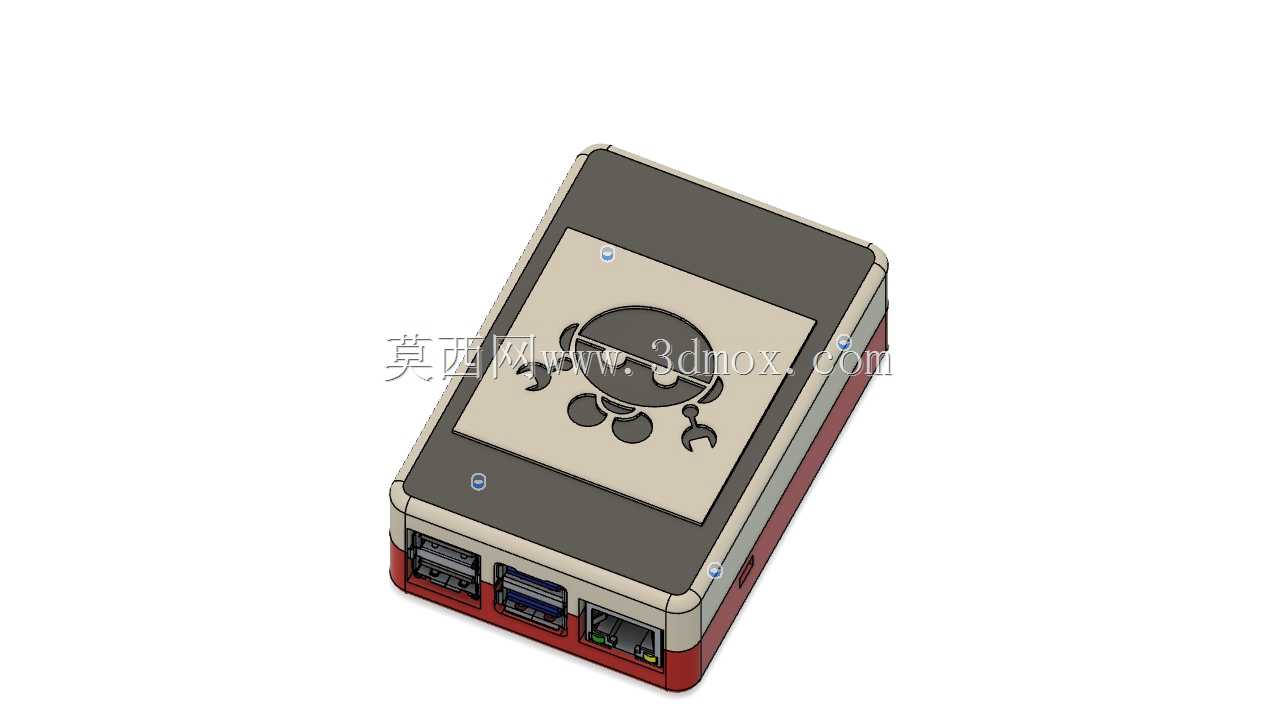

适配树莓派开发板的分体式防护外壳

　　这款外壳的设计初衷，是解决嵌入式开发场景中树莓派开发板裸板使用的诸多痛点，在日常做原型验证、小型项目部署时，裸板直接放置容易被桌面金属碎屑短接引脚，搬动时也容易磕碰板载接口，积灰问题更是长期运行的隐患，这款壳体就是针对这些实际工程问题做的结构优化。从安装边界来看，壳体完全贴合树莓派标准板型的外轮廓，上下盖采用卡扣式配合，不需要额外螺丝就能完成组装，拆卸时只需要用指甲或者薄撬片沿侧边缝隙轻挑就能分开，日常更换SD卡、调整跳线帽的时候不需要完全拆下整个壳体，上盖对应SD卡位置预留了足够的操作空间，手指可以直接伸进去按压弹出SD卡，不用借助镊子等工具。接口位置的避让是设计的核心重点，壳体侧边对应板载的USB接口、以太网口、HDMI接口、

　　Type-C供电口、3.5mm音频口都做了精准的开口，开口边缘做了0.3mm的倒角处理，不会因为注塑毛边刮花接头的金属镀层，每个接口的开口尺寸都比实际接头大0.8mm，即使是带金属屏蔽壳的加粗HDMI线、工业级USB接头也能顺利插拔，不会出现插不到位或者卡壳的情况。散热设计上，壳体下盖对应板载主控芯片、内存芯片的位置预留了通风槽，槽宽1.2mm，既能保证空气流通带走芯片运行产生的热量，又能防止直径大于1mm的金属异物掉进去触碰电路板，日常放在桌面运行时，自然对流的风量就能满足树莓派常规负载下的散热需求，不需要额外加装风扇，如果是做高负载的媒体中心、机器人控制节点应用，也可以在上盖预留的平面位置粘贴散热片，

　　上盖内表面和芯片表面的间隙控制在2mm，刚好适配市面上常见的树莓派专用散热片厚度，不会出现散热片顶到上盖合不上的情况。外形设计走简约实用路线，外壳边角做了R2的圆角处理，放在桌面上不会刮手，上盖表面做了哑光处理，不会残留指纹，整体配色采用上下分色，视觉上更有层次感，同时壳体底部四个角做了1mm高的凸点脚垫，把壳体抬离桌面，既可以避免底部和桌面直接摩擦刮花，也能让底部的通风槽有足够的进风空间，进一步提升散热效率。实际应用场景覆盖很广，做家庭自动化中控的时候，把树莓派装在这个壳里可以直接放在弱电箱旁边，不用担心接线的时候误碰引脚造成短路；做小型机器人的控制核心时，壳体上的平面可以直接用双面胶或者扎带固定在机器人底盘上，

　　不需要额外做安装支架；做媒体中心放在电视旁边的时候，简约的外观也能和家居环境适配，不会像裸板一样显得杂乱。结构强度上，壳体侧壁厚度做了1.5mm，日常拿取、搬动的时候不会因为轻微挤压变形，卡扣的配合量做了0.2mm，多次拆装也不会出现卡扣断裂或者盖不紧的情况，上下盖合模之后的缝隙控制在0.1mm以内，既不会因为缝隙太大进灰，也不会因为公差太小组装困难。针对开发过程中经常需要接杜邦线做扩展的场景，壳体对应GPIO排针的位置做了长条形开口，不需要拆壳就能直接把杜邦线插到排针上，做原型调试的时候非常方便，开口边缘同样做了圆滑处理，不会刮破杜邦线的绝缘皮。整体设计没有多余的装饰结构，所有结构特征都是围绕实际使用中的需求做的优化，从组装便利性、接口适配性、散热性能、防护能力几个维度都兼顾到了，不管是日常开发调试还是长期项目部署都能适用。
