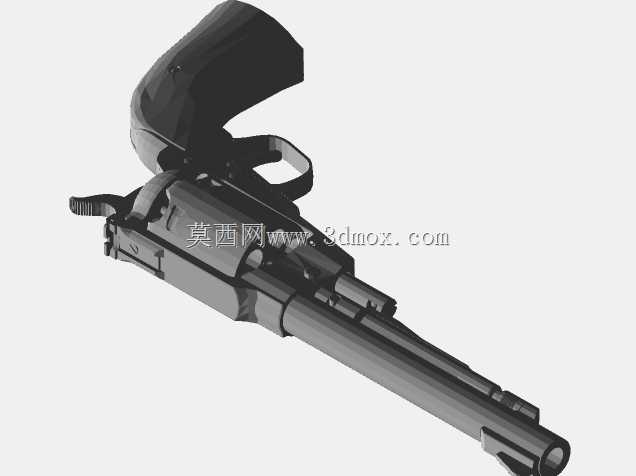

鲁格老式陆军转轮手枪结构三维建模

　　本次建模还原的转轮手枪结构，核心围绕老式单动转轮的击发、供弹、握持三大功能模块展开，建模过程中优先还原各部件的运动配合边界，而非单纯复刻外观曲面。从实际应用场景来看，这类老式转轮结构的三维建模，多用于枪械原理教学演示、影视道具结构验证、复古枪械复刻的结构校核场景，区别于现代自动手枪的管退式、自由枪机结构，该类转轮的供弹依赖弹巢旋转对位，所有部件的配合间隙都需要在建模阶段预留合理公差，避免出现击针打击底火时对位偏差、弹巢旋转卡滞的问题。

　　建模时首先从弹巢与转轮座的配合基准入手，弹巢作为容纳弹药的核心部件，其六个弹腔的中心分度必须严格均分，每个弹腔的轴线与枪管轴线的同轴度偏差控制在0.02mm以内，才能保证弹头顺利嵌入枪管坡膛，不会出现撞弹、弹头变形的问题。弹巢的旋转定位依赖棘轮与阻铁的配合，建模时特意还原了棘轮齿形的微小倾角，这个角度直接决定了单动扳机组的扳机组力反馈，倾角过大会导致弹巢定位不稳，倾角过小则会让扳机扣力过大，不符合老式转轮手枪的操作手感。

　　枪管部分的建模还原了老式陆军转轮的长枪管特征，枪管尾部与转轮座采用螺纹连接结构，建模时预留了标准的管螺纹配合长度，枪管内的阳线阴线结构做了简化处理，因为该模型主要用于结构展示而非弹道仿真，不需要还原膛线的精确导程，但枪管外形的阶梯状轮廓、准星的安装槽位都严格按照实物比例还原，准星与枪管采用过盈配合结构，安装槽的深度与准星根部的尺寸做了对应匹配，保证装配后不会出现松动偏移。

　　握把部分的建模兼顾了外形贴合度与结构强度，握把片采用两片式结构，通过握把螺钉固定在握把框架上，建模时还原了握把片内侧的凹陷结构，这个凹陷是为了避让内部的击锤簧、扳机连杆等部件，避免装配时出现部件干涉。握把的外形曲线按照人手握持的贴合度做了微调，虎口位置的弧度、指槽的深度都参考了实物的握持尺寸，保证虚拟装配后整体重心位于扳机上方位置，符合单动转轮手枪的操作平衡特性。

　　击发机构是整个建模的核心部分，击锤、扳机、阻铁、击锤簧的连杆传动关系做了完整的运动副约束，击锤的待击行程、回转角度都按照实际结构还原，击锤打击击针的突出量控制在1.2-1.5mm之间，这个尺寸既可以保证可靠击发底火，又不会因为突出量过大击穿底火造成危险。扳机的回转支点、与阻铁的搭接量都做了精确配合，单动状态下扳机扣动时，阻铁先释放击锤，同时带动弹巢旋转定位，两个动作的时序配合在建模时通过部件的接触边界做了验证，不会出现动作干涉或者时序错乱的问题。

　　从安装边界来看，整个模型的所有部件都按照实际装配顺序做了层级划分，转轮座作为基础承载件，所有其他部件都以转轮座的基准面为装配基准，弹巢的前后定位面、枪管的安装端面、击发机构的销轴孔位都统一在同一个基准坐标系下，方便后续做工程图导出或者3D打印验证。所有活动部件的运动行程都做了限位结构还原，比如击锤的待击限位、扳机的扣动限位、弹巢的旋转限位，避免运动过程中出现超程脱开的问题。

　　建模过程中特意规避了现代转轮手枪的转移保险、退壳机构等附加结构，还原了老式陆军转轮的简洁结构特征，退壳杆布置在枪管下方，采用按压式退壳结构，退壳杆的行程长度刚好可以将弹壳完全推出弹腔，退壳杆的复位簧安装位也做了对应还原，保证退壳后可以自动复位。整体模型的所有部件都做了壁厚校核，承力部件比如转轮座、弹巢、击锤的壁厚都满足结构强度要求，不会出现受力断裂的风险，非承力的外观部件比如握把片、准星、照门则在保证外形还原的前提下做了适当的壁厚优化，避免不必要的材料浪费。
