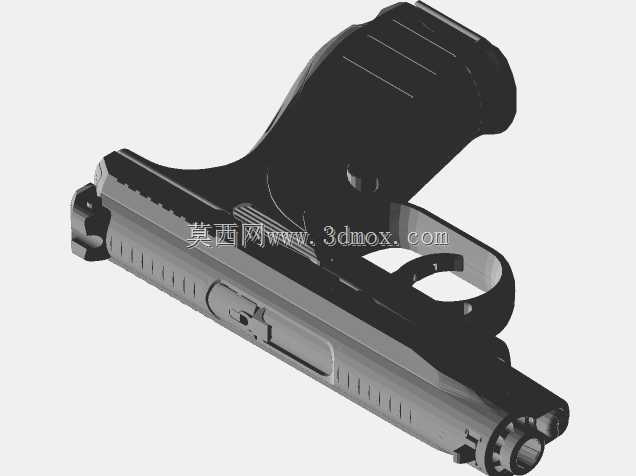

GSh-18手枪结构三维数模设计

　　本次构建的GSh-18手枪三维数模，完整还原了该型制式手枪的全零件结构与装配关系，可直接用于轻武器结构教学、战术装具适配开发、虚拟仿真训练场景的底层模型支撑。从实际工程应用角度出发，该模型在建模阶段优先还原了枪械的人机交互边界与动作逻辑，所有活动部件的运动行程均参考实物参数设置，套筒后坐距离、扳机转动角度、弹匣插拔路径均符合实装操作的实际状态，可直接导入动力学仿真软件完成自动机循环动作的模拟验证。

　　在结构设计还原层面，建模过程严格遵循轻武器设计的工程逻辑，枪管部分采用多边形膛线的简化实体表达，既保留了枪管与套筒座的配合定位特征，又避免了过细的膛线特征导致模型在装配仿真、3D打印验证时出现破面问题；套筒部分的防滑纹、抽壳钩让位槽、抛壳窗轮廓均按照实物的尺寸比例构建，防滑纹的齿距、深度均参考实装的握持摩擦力需求设置，套筒前后的瞄准具采用可拆卸式的结构表达，还原了实枪上瞄准具与套筒的过盈配合定位关系。扳机组件部分完整还原了双动扳机的传动结构，包括扳机连杆、阻铁、击针保险的相对位置关系，所有铰接部位的轴孔配合间隙均按照轻武器常用的0.02-0.05mm活动间隙设置，可直接用于扳机力传导路径的结构分析。

　　从安装边界与外形尺寸来看，模型整体长度控制在183mm的实装尺寸区间，套筒最大宽度为30mm，握把部分的围度按照成年人手掌握持的人机尺寸设置，握把片的防滑纹理、弹匣卡笋的突出高度、空仓挂机杆的位置均符合实装的操作边界，弹匣部分还原了双排双进的供弹结构，弹匣内部的托弹簧、托弹板结构均做了实体化表达，可模拟弹匣压弹、供弹的动作过程。套筒座采用聚合物材质的结构特征表达，握把与扳机护圈的过渡圆角、指槽位置均贴合手部握持的受力点，扳机护圈的尺寸兼顾了冬季戴手套操作的空间需求，护圈前缘做了防滑齿设计，还原了双手握持时辅助手的抵靠位置特征。

　　在应用场景适配方面，该模型可支撑多个领域的工程需求：在警用战术训练的虚拟仿真系统中，可直接作为交互模型导入，配合动作捕捉设备完成出枪、上膛、击发、换弹的全流程操作模拟，模型的零件拆分精度满足拆解教学的需求，可演示不完全分解、结合的全步骤，帮助受训人员快速掌握枪械的结构原理；在战术装具开发领域，模型的外形尺寸精度可直接用于枪套、战术灯、激光指示器等附件的适配设计，套筒座下方的附件导轨按照皮卡汀尼导轨的标准尺寸构建，可直接匹配标准战术附件的安装接口，无需额外调整尺寸；在轻武器结构研发的前期验证阶段，该模型可作为结构参考基准，用于对比不同自动原理手枪的结构布局差异，优化套筒后坐行程、握把重心位置等核心参数，缩短新结构的研发验证周期。

　　建模过程中对零件的工艺特征做了针对性还原，套筒部分的铣削加工面、枪管的锻造外轮廓、销钉的配合孔位均按照实际加工工艺的特征表达，没有出现不符合加工逻辑的倒扣、无壁厚结构，所有零件的壁厚均满足金属零件加工的最小厚度要求，若用于3D打印验证，仅需添加少量支撑即可完成实体打印，打印后的活动部件可顺利完成装配动作。击针部分的结构做了安全化的简化处理，保留了击针与击针簧、击针保险的配合关系，同时规避了可直接用于实弹加工的细节尺寸，符合模型用于教学、仿真用途的定位。握把部分的虎口贴合位置做了圆弧过渡处理，还原了实枪射击时减小后坐力对手部冲击的结构设计，弹匣底部的延伸底座突出握把下缘3mm，符合快速换弹时的握持操作需求。
