计算机机箱PCIeGPU扩展插槽防尘挡板

项目分类:通用机械零部件 发布时间:2024-04-22 ID:747468
  • 计算机机箱PCIeGPU扩展插槽防尘挡板
  • 计算机机箱PCIeGPU扩展插槽防尘挡板
  • 计算机机箱PCIeGPU扩展插槽防尘挡板

  日常做计算机整机结构装配、工控机箱定制项目的时候,机箱后部扩展槽位的封堵配件是很容易被忽略但又直接影响整机防护等级、内部风道效率的细节部件。很多人装机时会把拆下的原装挡板随手丢弃,后续空置的PCI、PCIe槽位就直接裸露,一来机箱内部的电磁屏蔽性能会出现缺口,外部的电磁干扰容易顺着槽位缝隙进入影响板卡工作稳定性,二来灰尘、絮状杂物、甚至小的金属碎屑很容易顺着槽口飘进机箱内部,堆积在板卡金手指、散热鳍片缝隙里,轻则导致散热效率下降,重则可能引发板卡短路故障,另外空置槽位没有挡板封堵的话,机箱内部的散热风道会出现漏风,原本设计的前进后出定向风流会从空置槽位散逸,降低整体散热效率。

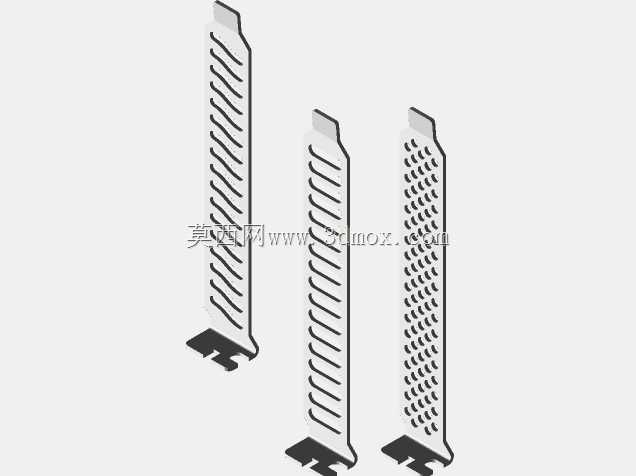

  这次建模的三款不同结构的PCI Express插槽盖板,就是针对不同使用场景的槽位封堵需求设计的。三款盖板的基础安装尺寸完全遵循标准PCIe扩展槽位的安装边界,整体长度适配全高板卡的槽位开口尺寸,上端的卡扣结构和标准机箱扩展槽的卡装位完全匹配,下端的固定折边预留了标准的螺丝安装孔位,和机箱后部的固定螺柱位置完全对齐,不需要对机箱做任何二次加工就能直接安装,替换原装挡板的适配度完全一致。

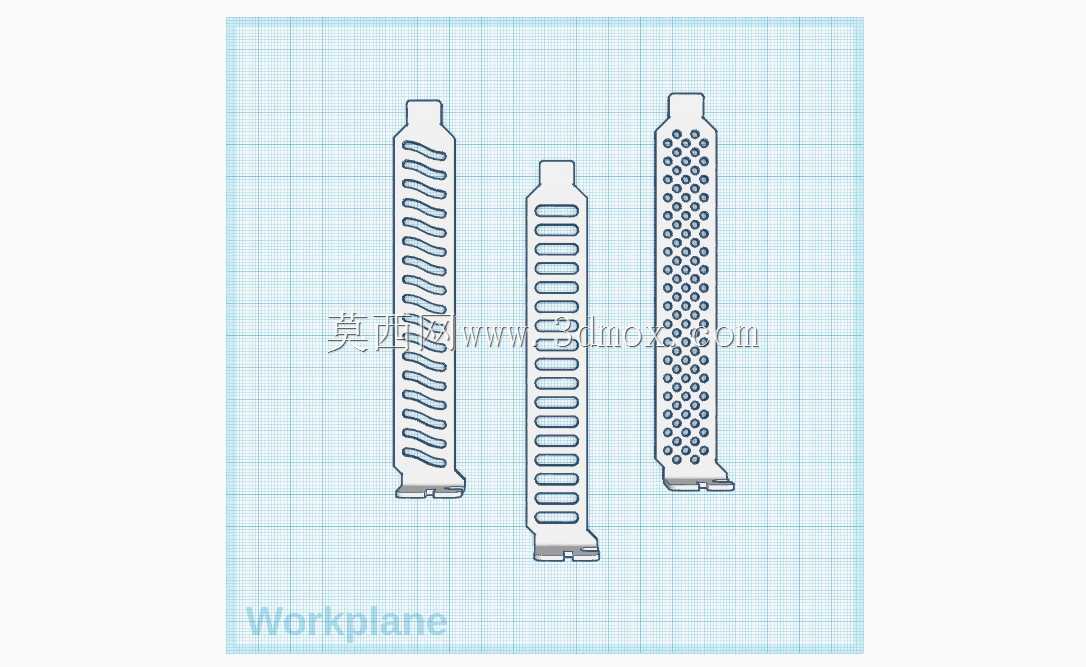

  三款不同的表面结构分别对应不同的使用需求:第一款带波浪形通风格栅的盖板,主要用在需要兼顾通风散热和槽位封堵的场景,比如安装了半高板卡、槽位没有完全被板卡遮挡,同时需要对应位置有一定通风量的情况,波浪形的格栅在保证通风面积的同时,不会形成直通透的缝隙,能阻挡大部分大颗粒灰尘进入,同时格栅的走向顺着机箱风道方向,不会对风流造成过多阻挡;第二款带横向长条形格栅的盖板,通风量比波浪格栅款稍低,但结构强度更高,格栅的条状凸起相当于加强筋,提升了盖板整体的抗形变能力,适合用在经常需要拆装板卡、对盖板结构耐用性要求更高的工控机箱场景,横向格栅的挡尘效果比波浪格栅更好,适合多尘环境下使用的设备;第三款带密集圆形冲孔的盖板,通风量是三款里最高的,密集的小孔在保证最大通风面积的同时,能阻挡绝大多数直径1mm以上的杂物进入,同时冲孔结构的电磁屏蔽效果比格栅款更好,适合对电磁屏蔽要求较高的工控设备、服务器机箱使用,密集冲孔的结构也能在通风的同时,避免外部异物直接触碰机箱内部的带电部件,提升使用安全性。

  建模过程中首先确定了安装基准面,以机箱后部的槽位安装平面为基准,先绘制盖板的主体轮廓,保证两侧的配合间隙控制在0.2mm以内,既不会因为间隙过大出现晃动,也不会因为尺寸公差导致安装卡滞。上端的弹性卡扣结构做了15度的导入斜角,安装时只需要将卡扣对准机箱上的卡装位轻轻推入,就能实现预固定,不需要一直手扶着对准螺丝孔,下端的固定折边做了0.5mm的圆角处理,避免安装时割手,螺丝孔位做了沉台设计,安装螺丝后螺丝头不会突出盖板平面,保证机箱后部的平整度。三款不同的表面结构都做了壁厚均匀化处理,整体壁厚统一为0.8mm,和常规原装挡板的壁厚保持一致,既保证了足够的结构强度,也不会因为壁厚过大导致安装时和板卡出现干涉。另外在建模时特意验证了安装边界,盖板装入后,内侧面和机箱内部的板卡边缘预留了至少3mm的安全间隙,不会和插入的PCIe板卡、固定螺丝出现干涉,外侧面和机箱外框平面齐平,不会突出影响设备摆放。

  这类挡板除了常规的台式机、工控机使用外,在定制化服务器、工业控制计算机、嵌入式计算设备的机箱改造中也有大量需求,很多时候原装挡板随板卡安装后丢失,后续调整板卡配置出现空置槽位时,这类标准化的挡板就能快速完成槽位封堵,不需要单独定制加工,大幅提升设备改造的效率。建模时也考虑了不同加工工艺的适配性,如果是采用钣金冲压加工,所有的折弯处都预留了合适的折弯半径,避免冲压时出现开裂;如果是采用3D打印制作,所有的结构都没有悬空角度超过45度的无支撑结构,不需要额外添加过多支撑就能顺利打印,表面的格栅、冲孔结构都做了最小壁厚校验,不会出现打印时结构断裂的问题。
