L298N步进电机控制器防护外壳结构

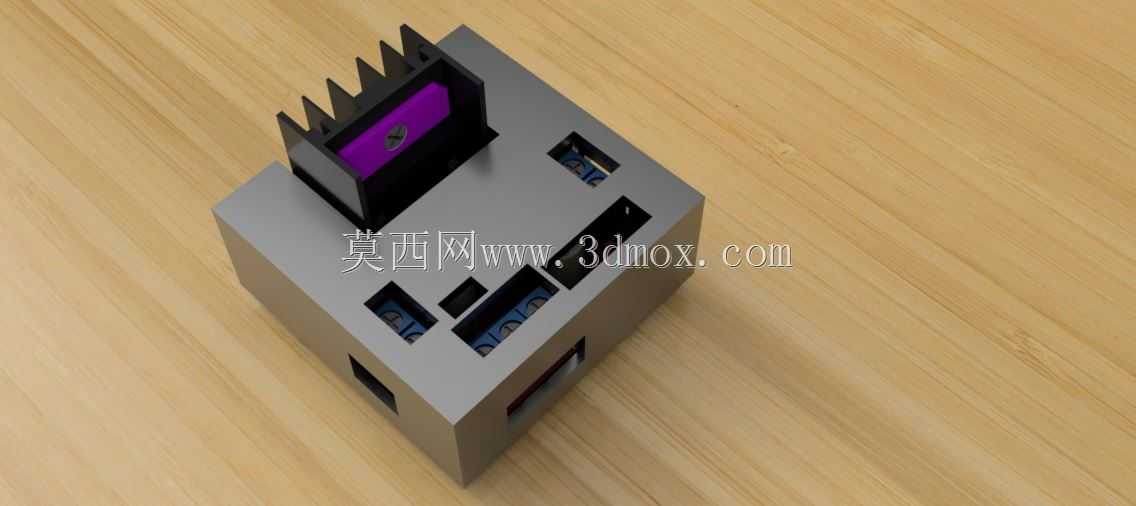

　　在小型自动化设备、桌面级数控装置、教学实验平台以及创客类机电项目的搭建过程中，L298N步进电机控制器是应用频次极高的驱动部件，这类双H桥驱动芯片可实现两路直流电机或单路两相四线步进电机的转速、转向控制，输出电流足以覆盖多数小型运动机构的驱动需求，但裸露的电路板在实际装机使用中，很容易因接线时的误触碰造成短路，或是受车间金属碎屑、实验台洒落的导电液体、装配过程中的磕碰刮擦导致元件损坏，很多项目调试阶段出现的驱动故障，追根溯源都是电路板缺乏有效防护引发的。这款外壳结构正是针对这类场景设计的防护构件，整体采用适配3D打印的分体式结构，无需额外的紧固件即可实现与驱动板的卡合固定，

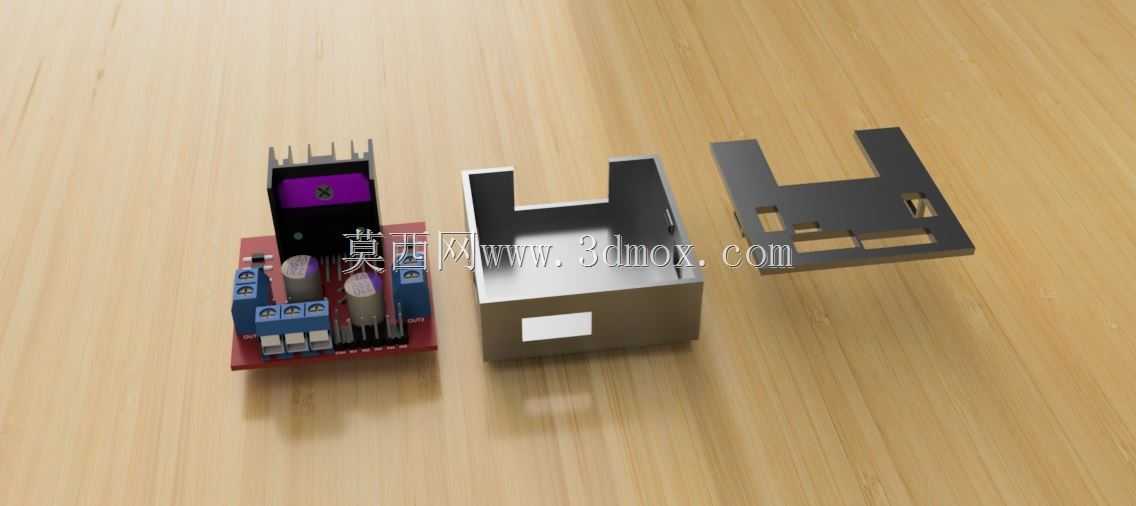

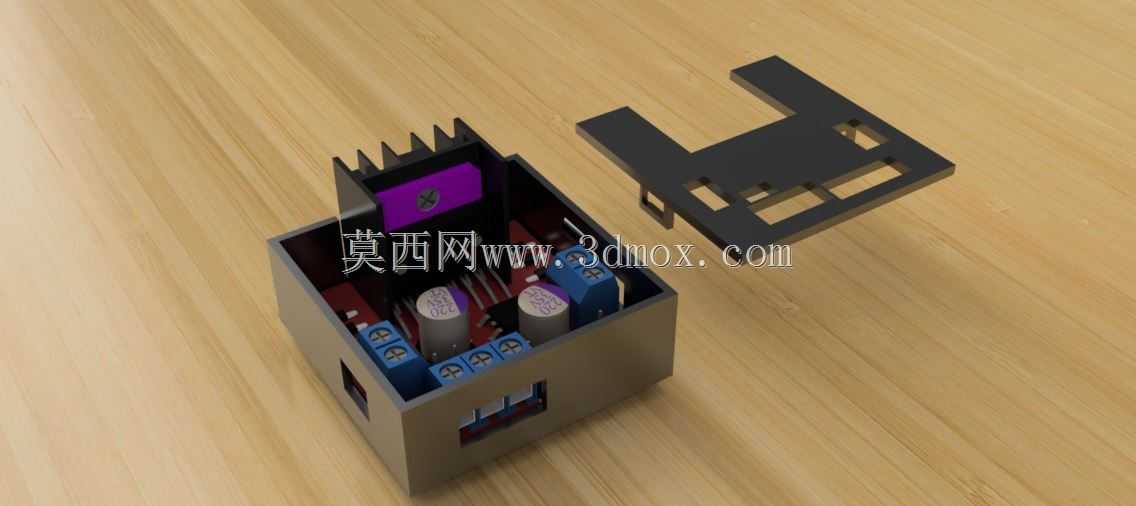

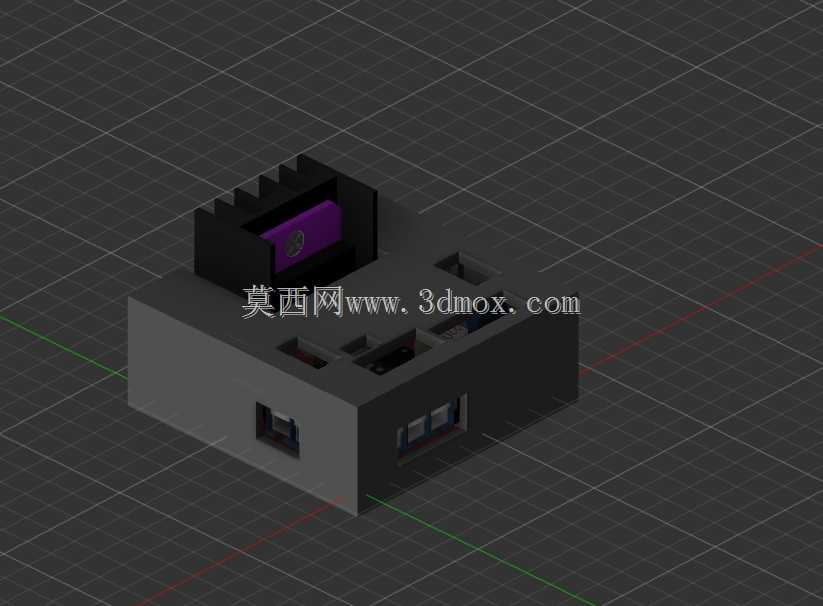

　　壳体上预留的散热鳍片结构刚好对应驱动板上主芯片的散热片安装位置，不会遮挡散热风道，保证长时间带载运行时的热量可以顺利散出，避免芯片过热触发过温保护。设计过程中优先考虑了接线操作的便利性，壳体对应电源输入端子、电机输出端子、逻辑控制信号端子的位置都做了精准的开口避让，开口边缘做了0.3mm的倒角处理，既不会刮伤接线的绝缘层，也能让端子完全露出，方便用螺丝刀紧固接线螺丝，不需要在接线时反复拆装外壳。壳体的安装边界完全贴合常规市售L298N驱动板的外形尺寸，内部设置了三个定位凸台，刚好卡入驱动板上的安装固定孔位，装配时只需将驱动板对准凸台压入即可完成固定，凸台高度预留了1.2mm的间隙，避免驱动板背面的焊点直接接触壳体内壁造成短路，

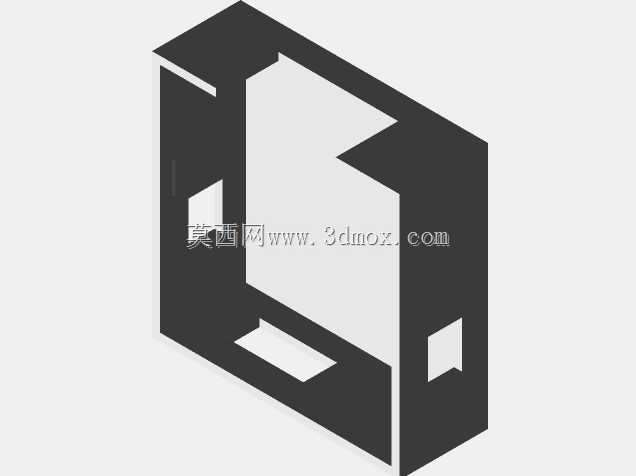

　　同时也给板载的电解电容、排针等较高元件留出了足够的容纳空间，不会出现压件问题。考虑到不同项目的安装需求，壳体底部预留了两个M3螺丝的安装孔位，可以直接固定在设备的安装基板、型材框架或者3D打印的设备机架上，孔位周围做了加厚处理，避免拧紧螺丝时出现壳体开裂的问题。外壳侧面对应板载电源指示灯、通道状态指示灯的位置做了透光开孔，不需要拆开外壳就能直观观察驱动板的工作状态，方便现场调试时快速判断供电、信号输入是否正常。在结构强度设计上，壳体侧壁厚度设置为2mm，既可以满足日常使用中的抗磕碰需求，也不会因为壁厚过大导致3D打印耗时过长、材料成本过高，拐角处全部采用圆角过渡，避免应力集中导致的壳体断裂，同时也能减少3D打印过程中的翘边问题。

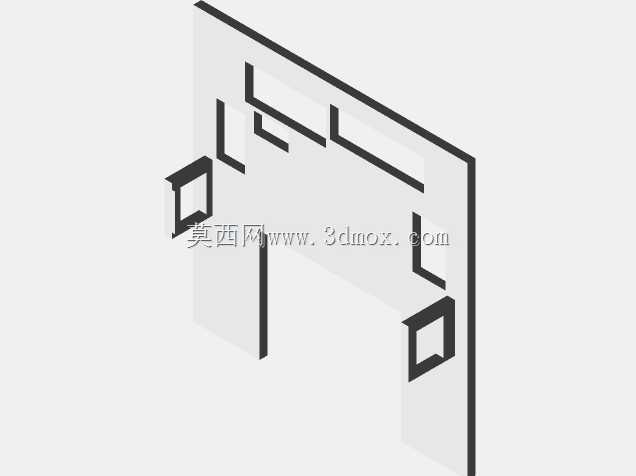

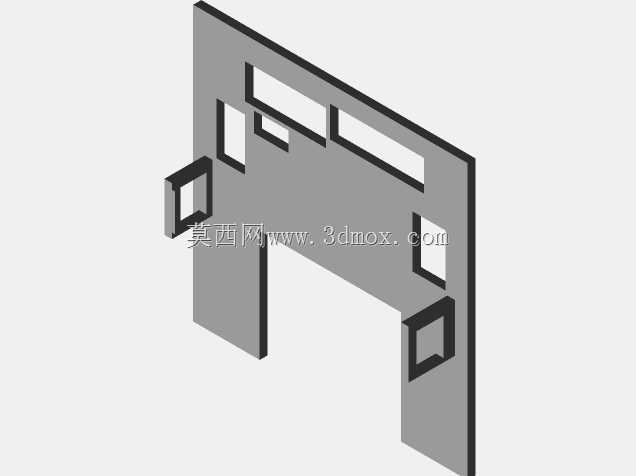

　　实际装机测试中，这款外壳可以有效隔绝装配过程中掉落的螺丝、金属碎屑接触驱动板焊点，在桌面级3D打印机、小型机械臂、智能小车、自动送料机构等设备上使用时，即使设备运行过程中产生振动，外壳也不会出现松脱移位的情况，接线端子处的开口尺寸经过反复调整，既不会因为开口过大降低防护效果，也不会因为开口过小影响接线操作，甚至可以在不拆下外壳的情况下完成所有接线的紧固与调整。针对部分用户加装散热风扇的需求，壳体顶部的散热鳍片间隙预留了足够的空间，可以直接粘贴4010规格的散热风扇，不需要额外对壳体进行二次加工，鳍片的排布方向顺着风扇的送风方向，能够引导气流直接吹过驱动芯片的散热片，提升散热效率。壳体的分体式上盖与底座的配合面做了0.2mm的间隙配合，既可以轻松扣合，也不会出现配合过松导致的上盖脱落问题，不需要额外使用胶水或者螺丝固定，日常维护时可以快速拆开外壳检查驱动板状态。
