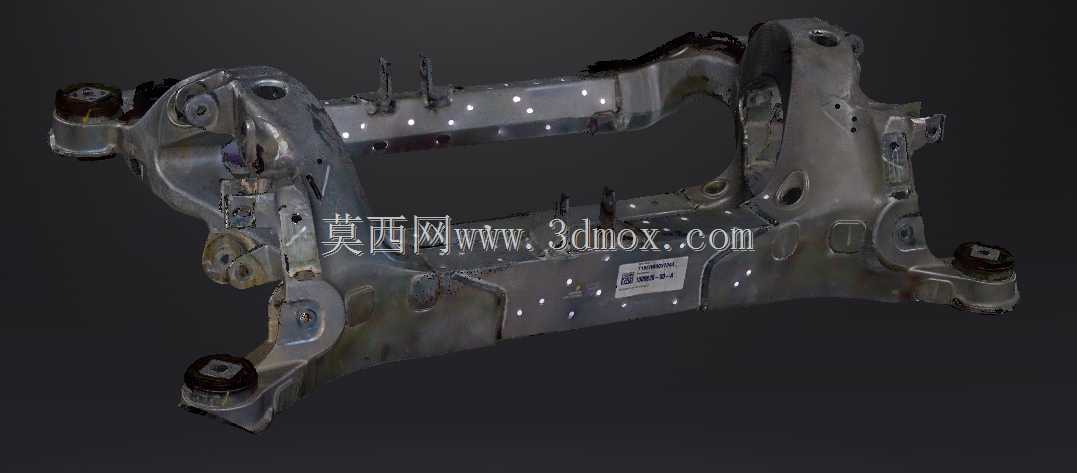

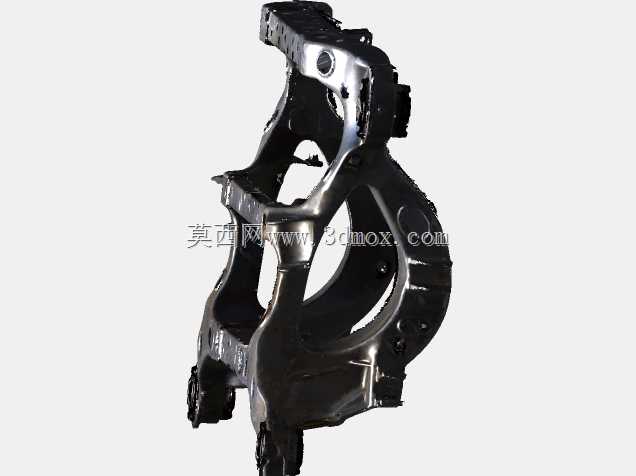

特斯拉S/X车型后副车架高精细扫描件

　　在新能源汽车底盘开发与逆向设计工作中，后副车架作为连接车身与后悬架系统的核心承载构件，其结构精度直接决定了整车行驶质感、操控稳定性与NVH表现。本次扫描获取的特斯拉Model S与Model X共用后副车架结构，完整还原了量产装车状态下的所有几何特征，覆盖了铸铝主体的加强筋布局、安装凸台位置、衬套压装孔位、线束固定卡扣座等细节，可直接用于底盘对标分析、改装结构设计、碰撞仿真建模等场景。

　　从实际装车用途来看，该后副车架承担了后驱动单元、后悬架上下控制臂、稳定杆、后轮制动器等多个总成的安装承载功能，同时通过四个角点的橡胶衬套与白车身后地板连接，能够过滤路面传递的细碎振动，隔绝动力总成运转产生的振动传递，避免底盘异响传递到乘员舱。不同于传统燃油车的钢制冲压焊接副车架，该构件采用高压铸铝一体成型工艺，主体壁厚根据受力梯度做了差异化设计，在悬架硬点安装区域局部加厚至8mm，非承载的减重区域壁厚控制在3mm，在保证整体扭转刚度满足32000N·m/deg设计指标的前提下，将整体重量控制在21kg以内，比同级别钢制副车架减重超过40%，契合新能源汽车轻量化的设计需求。

　　从结构设计思路来看，该副车架采用框型封闭式布局，前后横梁与左右纵梁通过铸铝工艺一体成型，没有额外的焊接拼接缝，避免了焊接应力集中带来的疲劳失效风险。左右纵臂上预留的控制臂安装孔位同轴度公差控制在0.1mm以内，保证了悬架运动过程中四轮定位参数的稳定性；衬套安装座采用内嵌钢套的结构设计，橡胶衬套压装后能够承受纵向12kN、侧向8kN的极限冲击载荷，满足车辆在过减速带、急转弯、紧急制动等极端工况下的强度要求。副车架上表面预留的驱动单元安装点采用三点式布局，三个安装点的平面度公差控制在0.05mm，能够保证减速器安装后输入输出轴的同轴度，减少传动过程中的异响与磨损。

　　在安装边界层面，该副车架的整体外轮廓尺寸为1120mm×780mm×260mm，四个车身安装点的相对位置坐标完全匹配特斯拉Model S、Model X车型的后地板安装孔位，无需额外修改即可用于同平台车型的底盘替换、维修替换设计。扫描过程中完整保留了所有安装孔的孔径、孔深、螺纹规格信息，包括M12的悬架安装螺纹孔、M8的线束固定孔、M10的稳定杆拉杆安装孔等，所有特征的扫描精度控制在0.2mm以内，能够满足结构设计过程中的尺寸校核、干涉检查需求。不同于参数化建模的简化模型，该扫描件完整还原了量产件的拔模斜度、铸造圆角、表面加强筋的实际形态，在做有限元仿真分析时能够获得更贴近实际装车状态的应力分布结果，避免因模型简化导致的仿真结果偏差。

　　在实际工程应用中，这类高分辨率扫描的副车架模型可用于多个场景：改装厂商开发可调式后拉杆时，可直接基于该模型校核拉杆运动行程，避免改装后出现轮胎偏磨、悬架运动干涉问题；售后配件厂商开发替换用副车架时，可直接基于扫描数据开模，省去传统逆向过程中的人工测量步骤，缩短开发周期；高校与研究机构做新能源汽车底盘轻量化研究时，可基于该真实结构做拓扑优化分析，验证不同材料替换、结构减重方案的可行性。需要注意的是，该模型为装车状态下的扫描件，未包含衬套、螺栓等附属连接件，在做装配设计时需要根据实际安装需求补充对应标准件模型，同时要考虑衬套压缩量对安装硬点坐标的影响，保证装配后的悬架参数与原厂设计一致。
