天文望远镜主镜侧底座支撑结构

　　在业余天文观测与天文摄影领域，反射式望远镜的主镜支撑结构直接决定成像稳定性，尤其是大口径马卡或牛顿反射镜，主镜自身重量带来的形变、调焦时的受力偏移、户外观测时的风载振动，都会让星点出现拖尾、慧差增大的问题，这款适配190毫米口径主镜的侧支撑底座，正是针对这类大口径反射镜的改装需求设计的结构件。

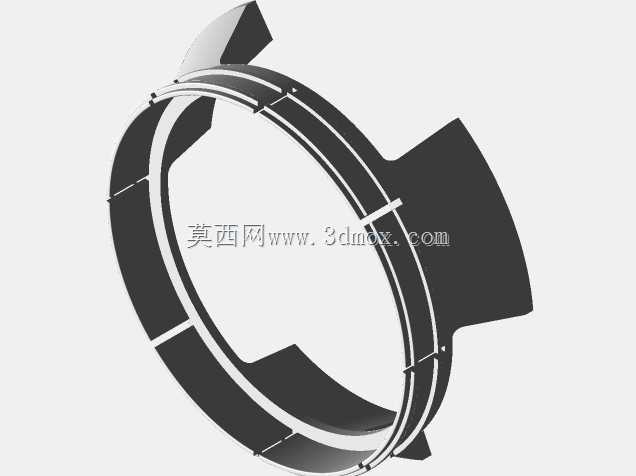

　　不同于常规主镜座采用的三点式背部支撑，这款侧支架采用环抱式分段环结构，整环拆分出多段独立的支撑弧段，每段弧面与主镜侧圆柱面的贴合区域做了等曲率匹配，避免局部应力集中压碎主镜边缘，同时环体上预留的多组紧固槽位，可以根据主镜实际外径的加工公差微调环抱松紧，不需要额外加垫柔性垫片就能实现无应力装夹，这点对薄镜面主镜尤其重要——很多爱好者自行改装大口径主镜时，往往因为侧支撑点受力不均，导致主镜在俯仰角度变化时出现面形畸变，高倍观测下行星边缘发虚，这种分段环抱结构能把侧支撑的受力均匀分散到镜筒圆周的多个接触段上，哪怕镜筒指向天顶或者水平朝向地景，主镜的径向位移量都能控制在微米级。

　　设计时特意将整体支撑环的有效安装直径扩展到29厘米，比原主镜外径多出近10厘米的安装余量，这个尺寸边界不是随意设定的：一方面大尺寸环体的自身刚性更好，安装到镜筒内壁时，连接点可以布置在离主镜光轴更远的位置，减少镜筒薄壁形变对主镜位置的影响；另一方面环体上向外延伸的两个凸耳结构，是专门为加装主镜冷却风扇预留的安装位，凸耳的安装面到主镜后侧端面的间隙刚好控制在5厘米，这个距离既能保证风扇吹出的气流能均匀扫过主镜背面，带走主镜与环境温差带来的镜面结露风险，又不会因为距离过近导致风扇振动直接传递到主镜上，同时5厘米的间隙也足够爱好者自行加装加热带、温度传感器这类辅助配件，不需要额外打孔破坏原有镜筒结构。

　　从实际使用场景来看，这类改装支架主要适配Sky Watcher系列190毫米口径的马卡望远镜，以及同规格的牛顿反射镜变体，很多天文摄影爱好者会把这类望远镜改造成深空摄影设备，长时间曝光拍摄时，赤道仪的跟踪误差、镜筒的微小振动都会被长曝光放大，这款支架的环体截面采用了加厚的L型翻边设计，相比薄钢板弯制的普通支撑环，自身的固有频率更高，不会在赤道仪跟踪或者户外刮风时出现共振，同时环体上的分段开槽结构，还能减轻整环的重量，不会给赤道仪增加过多的前端负载，避免赤道仪因为配重失衡出现跟踪卡顿。

　　安装边界上，这款支架的外侧凸耳预留了标准的安装孔位，可以直接匹配原厂镜筒的预钻孔位，不需要爱好者自行测量定位，环体内侧的支撑弧段上预留了柔性贴条的安装槽，贴装3毫米厚的毛毡或者硅胶条之后，既能增大与主镜侧面的摩擦力，防止主镜在大俯仰角度下下滑，又能避免金属硬接触划伤主镜的侧面镀膜。另外环体上的多道轴向开槽，除了实现松紧微调之外，还能给镜筒内部留出空气流通的通道，避免主镜被封闭在镜筒内部出现热积沉，观测前主镜降温的速度能提升近40%，减少等待热平衡的时间。

　　很多爱好者在改装大口径望远镜时，往往只关注主镜的精度和副镜的调整，忽略了侧支撑结构的重要性，实际上对于150毫米以上口径的反射镜，侧支撑的受力合理性直接影响主镜的面形精度，这款支架的分段式设计，把传统的三点侧支撑改成了多段面接触支撑，每个接触段的压力都可以通过环体上的紧固件单独微调，装调时可以通过刀口仪检测主镜面形，逐段调整每个支撑位的松紧，直到主镜在不同俯仰角度下的面形误差都控制在1/4波长以内，满足高倍行星观测和深空长曝光摄影的精度要求。
