克鲁兹十字形曲面结构造型设计

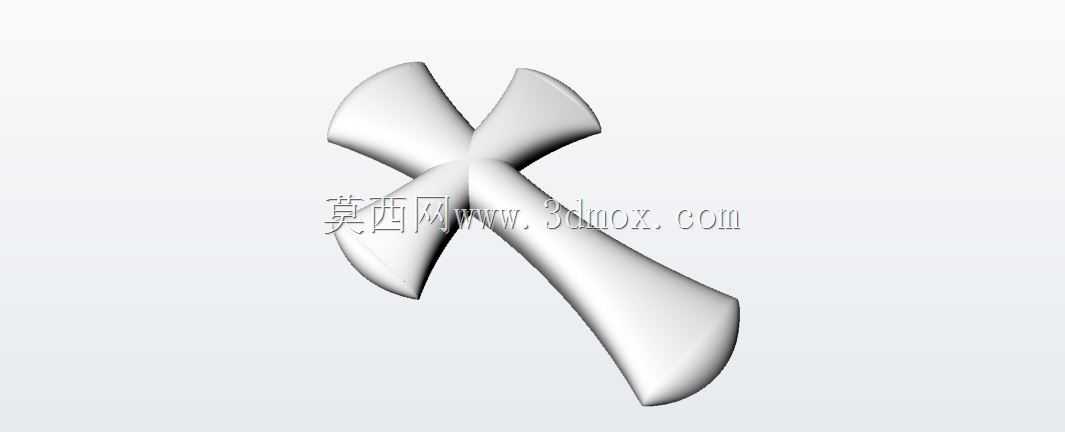

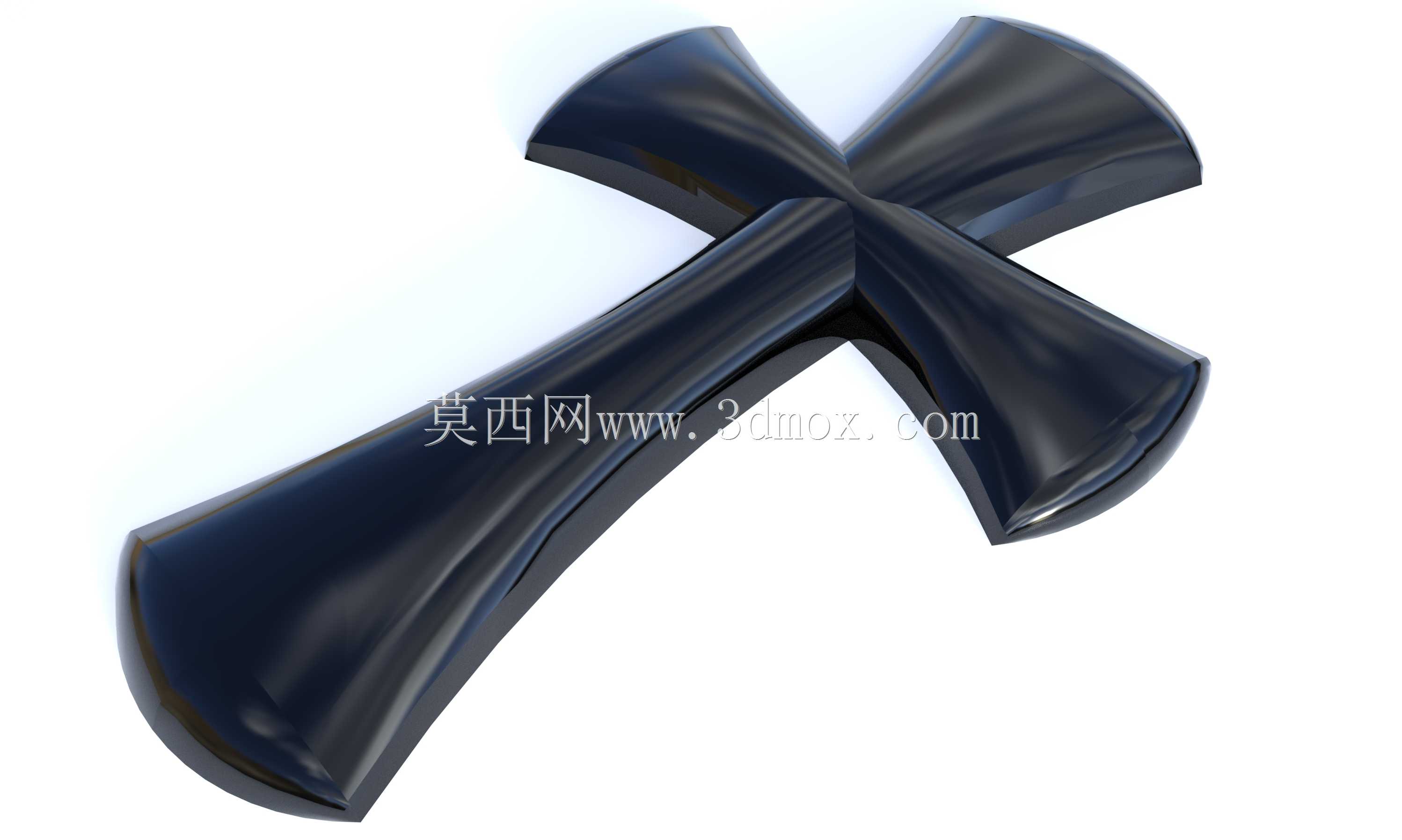

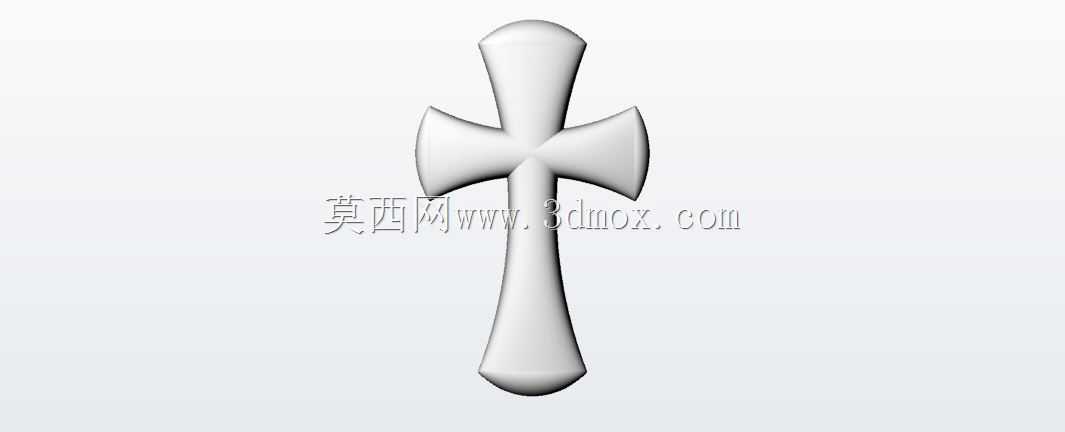

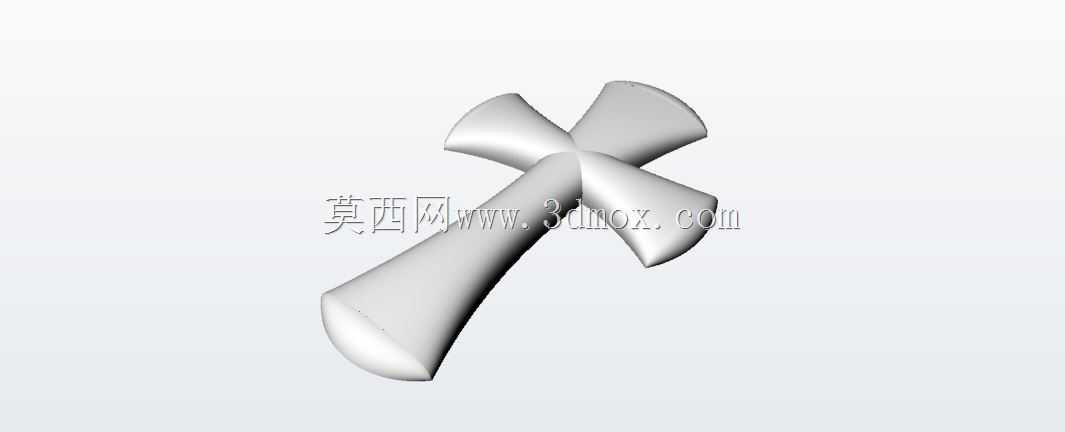

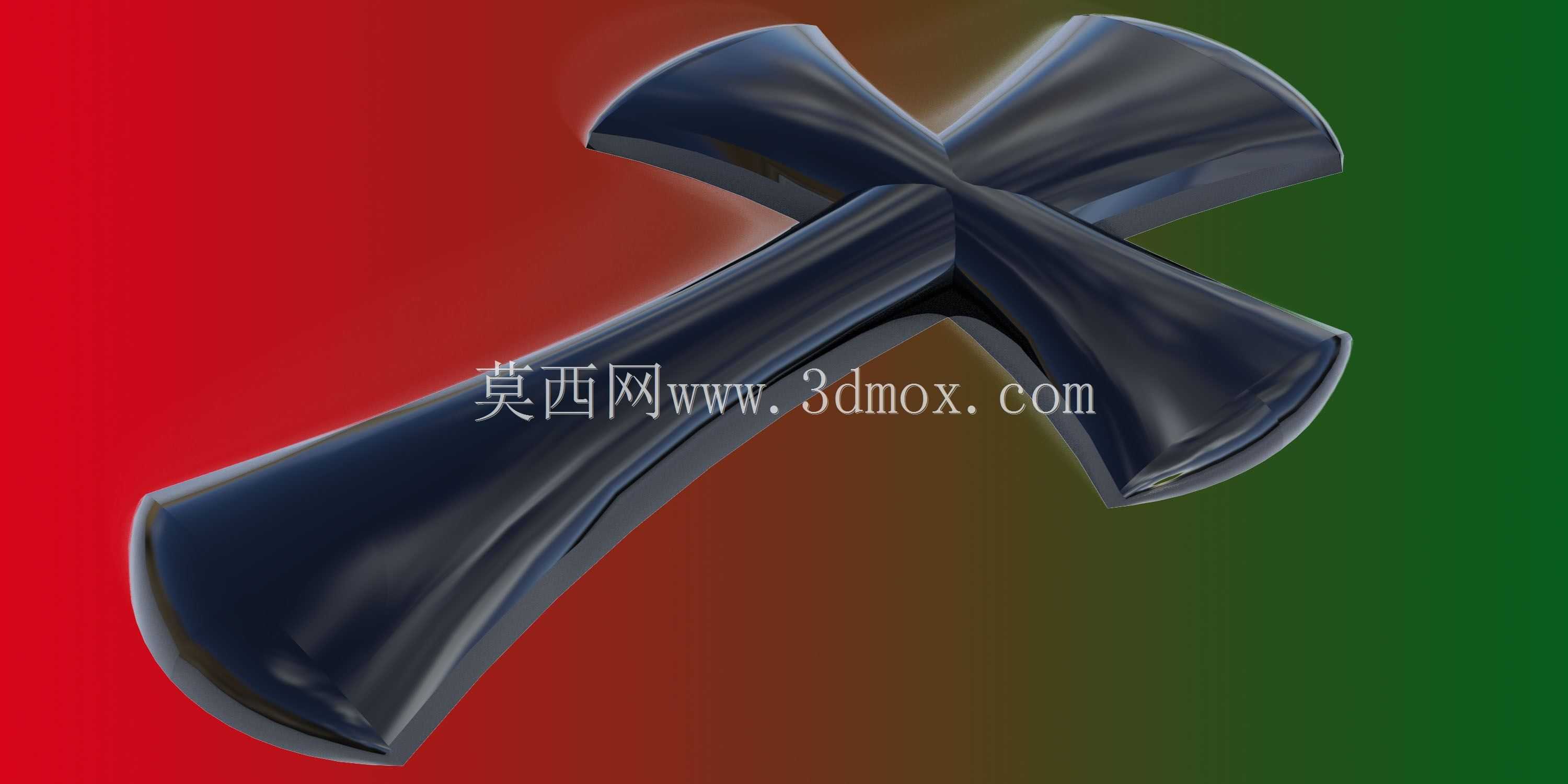

　　在非标定制装饰构件、文创周边结构件以及小型设备装饰端盖的设计场景中，这类十字形曲面构件的应用覆盖了从消费电子外观装饰、文创产品实体造型到小型机械操作端标识件的多个领域，区别于常规平面十字结构，该构件采用全曲面过渡设计，所有棱边均做了连续曲率的圆角处理，不存在尖锐棱角，既可以作为独立的装饰吊坠类产品的结构主体，也可以作为设备操作端的十字形手柄基体，或是文创摆件的核心造型部分。从结构设计逻辑来看，该构件的四个延伸臂并非等截面直臂结构，每个臂的截面从中心交汇区域向末端呈现渐变收窄的趋势，同时臂身沿长度方向带有自然的弧度扭转，并非完全处于同一平面，这种设计一方面提升了造型的立体感，避免了平面十字结构的呆板感，另一方面在作为手持操作件使用时，

　　曲面弧度能够更好贴合指腹轮廓，提升握持操作的舒适度。建模过程中首先确定中心交汇区域的核心基准，四个臂的中心轴线以十字交叉方式分布，相邻轴线夹角严格保持90度，保证结构的对称平衡性，之后通过多截面曲面命令构建每个臂的基础曲面，在中心交汇区域做曲面的连续性拼接，确保G2连续的曲面过渡，避免出现拼接棱线，之后对所有边缘做变半径圆角处理，在臂身与中心交汇的过渡区域采用更大的圆角半径，降低应力集中系数，即使作为受力较小的操作件使用，也能避免长期受力出现的结构开裂问题。从安装边界来看，该构件属于一体式实体结构，没有额外的安装孔位，若作为装饰件使用，可在任意臂的末端预留安装柱结构，适配不同的安装场景，

　　整体结构的外轮廓包络尺寸可根据实际使用需求等比例缩放，最小可做到十几毫米的吊坠尺寸，最大可放大至数百毫米作为装饰摆件使用，缩放过程中曲面的曲率连续性不会被破坏，无需重新调整曲面参数。在实际选型应用中，这类曲面十字构件如果作为机械操作手柄使用，通常会采用ABS或者尼龙材质通过注塑工艺加工，曲面结构能够提升注塑过程中的熔体流动性，避免出现缺胶、缩痕等注塑缺陷；如果作为金属装饰件使用，可采用失蜡铸造工艺加工，连续的曲面结构能够降低铸造过程中的应力集中，减少铸件变形的概率。不同于常规的机械传动类零部件，这类造型类通用零部件的设计重点在于曲面的流畅度与结构的对称性，建模过程中需要反复检查曲面的曲率分布，避免出现局部曲率突变导致的外观瑕疵，

　　同时要保证四个臂的重量分布均衡，作为手持件使用时不会出现偏重的问题，中心交汇区域的实体厚度要大于臂身末端厚度，保证整体结构的强度，即使受到侧向的冲击力，也不会在中心交汇位置出现断裂。在结构验证阶段，可通过有限元分析对构件的受力情况进行模拟，当在单个臂的末端施加垂直于臂身的载荷时，中心交汇区域的应力分布会通过曲面过渡均匀分散到四个臂上，相比等截面直臂十字结构，应力集中系数能够降低30%左右，这也是曲面结构在这类构件上应用的核心优势，既满足了外观造型的需求，又在不额外增加结构重量的前提下提升了整体结构强度。
