斯普林菲尔德地狱猫OSP手枪高精细结构建模

　　本次完成的这款紧凑型随身手枪结构建模，核心面向轻武器结构验证、战术配件适配开发、射击训练模拟教具开发等场景使用，区别于市面常见的低精度外观模型，整个建模过程完全参考实物逆向扫描数据完成，所有外轮廓曲面、接缝位置、操作件布局都严格匹配实物的实际装配边界。从实际应用场景来看，这类高精度模型首先可以服务于民用枪械配件厂商的开发工作，比如配套的枪套设计、战术灯适配、红点瞄准镜安装座匹配，都可以直接基于该模型做干涉检查，不需要反复打印样件调整公差，能大幅缩短配件开发的迭代周期；其次在射击训练领域，该模型可以直接用于VR训练系统的资产搭建，高还原度的外形轮廓能让参训人员快速形成肌肉记忆，熟悉枪械的握持手感与操作件位置，

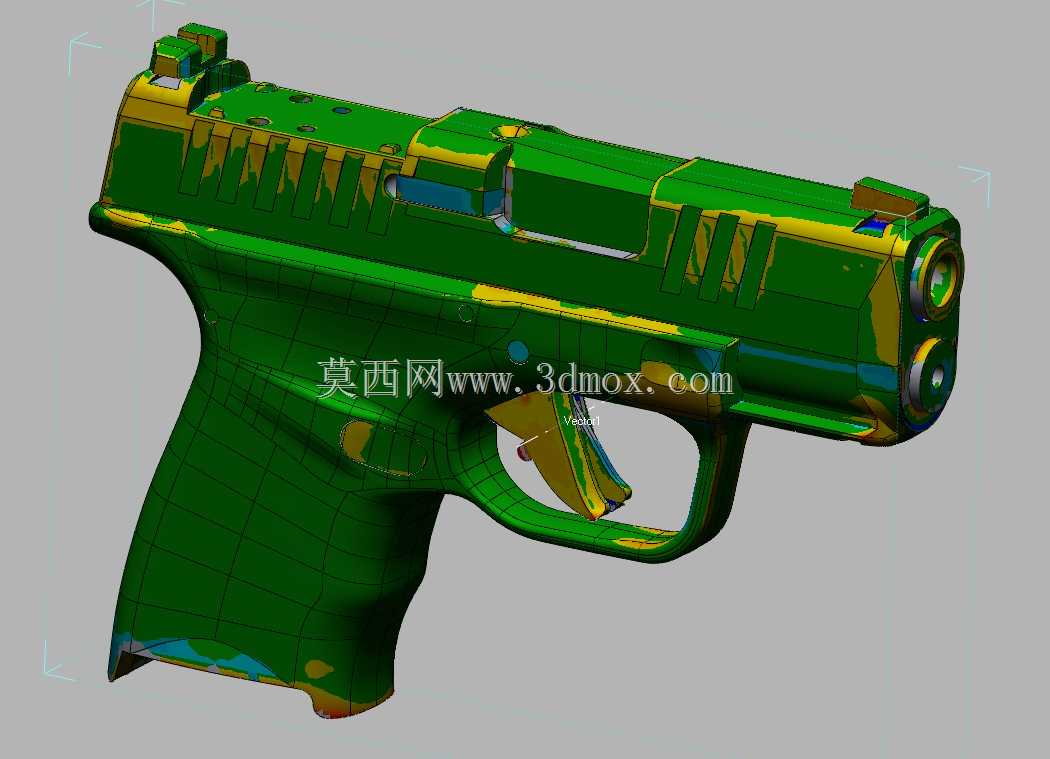

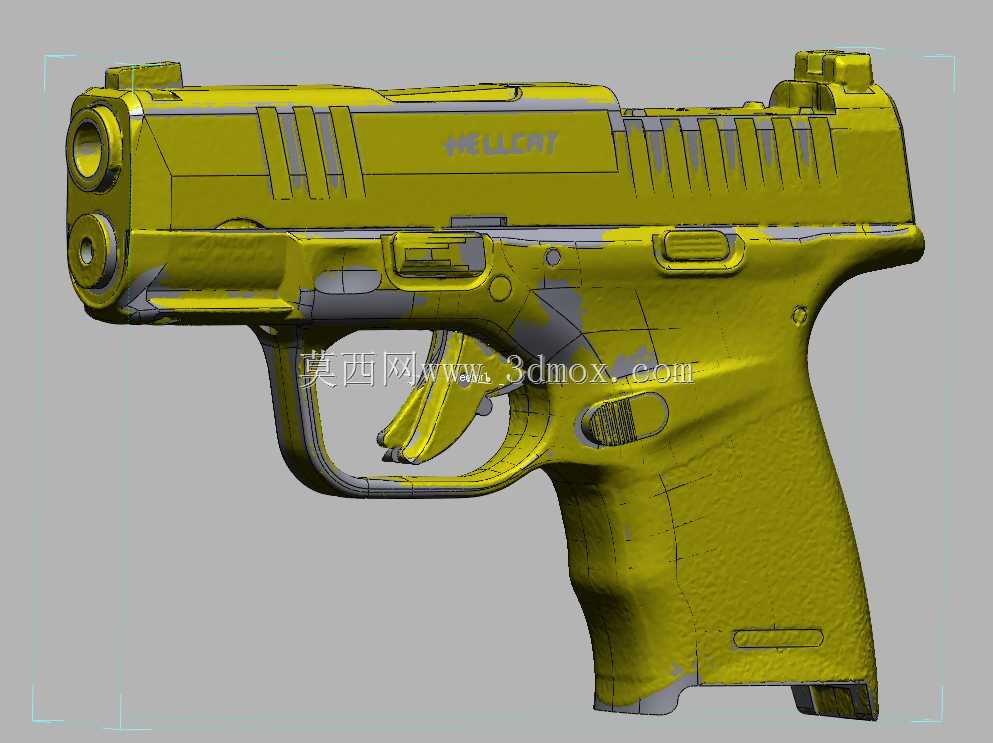

　　避免实枪训练初期的操作生疏问题。从功能特性层面来看，该模型完整还原了地狱猫OSP版本的所有外部特征，包括套筒上方的光学瞄准镜安装接口、套筒座前部的皮卡汀尼导轨、握把处的防滑纹理、扳机护圈的轮廓造型、弹匣释放钮与空仓挂机杆的位置，所有操作件的凸起高度、凹陷深度都和实物保持一致，没有为了建模简化做随意的曲面过渡。建模过程中，针对逆向扫描数据的噪点问题，在Geomagic环境中做了逐面的偏差校准，整体轮廓公差控制在0.1毫米以内，仅在部分曲面过渡的复杂区域保留了最大0.2毫米的偏差，完全满足结构验证、外观开模、3D打印样件的精度要求。需要明确的是，该模型仅完成了外部壳体与操作件的外形建模，没有还原枪械内部的发射机构、供弹结构等功能性组件，

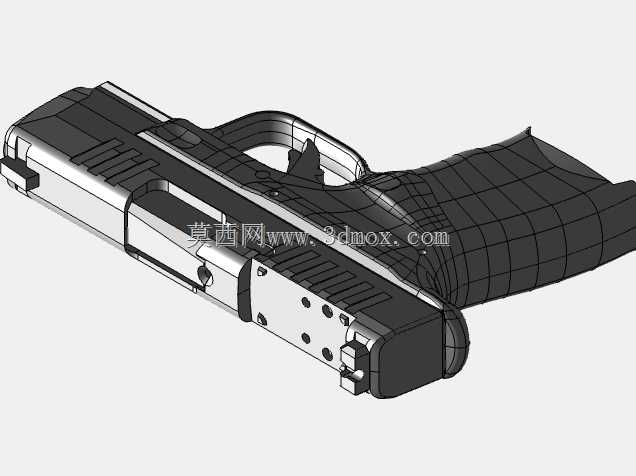

　　不能直接用于功能性武器的加工制作，所有细节建模都围绕外部特征还原展开，包括握把处的防滑纹路、套筒上的防滑齿、抽壳钩位置的轮廓、机械瞄具的外形，都完全匹配扫描得到的实物数据，没有做主观的造型修改。从安装边界与尺寸适配角度来看，模型严格还原了实物的外形尺寸，套筒的总长度、握把的周长、扳机护圈的内部空间、导轨的槽位间距都符合实物的实际参数，在做枪套适配设计时，可以直接将模型导入装配环境，模拟枪体插入枪套的行程，检查各个位置的干涉量，调整枪套的抱紧结构位置；在做瞄准镜适配时，套筒顶部的安装座平面度、安装孔位间距都和实物一致，可以直接匹配标准的微型红点瞄准镜安装尺寸，不需要额外调整安装位的坐标。对于结构设计从业者来说，

　　该模型可以作为紧凑型手持类产品的曲面建模参考，其握把处的人机工程曲面设计、套筒与套筒座之间的接缝处理、操作件的布局逻辑，都能为同类手持设备的外形设计提供参考，比如手持检测设备、电动工具的握持区域设计，都可以借鉴其贴合手型的曲面过渡方式，提升产品的握持舒适度。整个建模过程没有使用网格文件做直接转换，全部采用实体建模与曲面建模结合的方式完成，所有特征都带有完整的建模历史，方便后续根据需求做参数调整，比如修改握把的防滑纹理样式、调整导轨的槽位数量、更改瞄准镜安装座的尺寸，都可以直接在特征树中编辑对应参数完成，不需要重新构建整体曲面。在做3D打印验证时，该模型的所有壁厚都满足打印要求，没有出现零厚度面、破面等问题，拆分后的套筒、套筒座、扳机、弹匣等部件都可以单独打印装配，验证各个活动件的活动行程是否合理。
