小型皮带输送设备三维结构设计

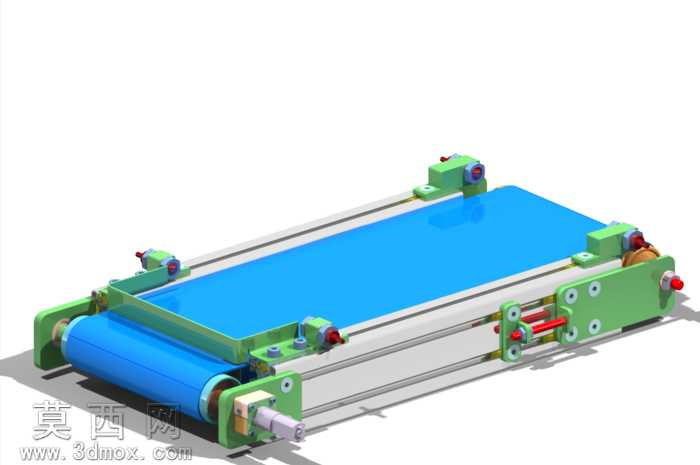

本作品为小型带式输送设备的三维建模成果，建模过程严格遵循机械设计规范，完整还原了设备的全部结构细节。建模阶段从整体布局出发，首先确定机架的主体框架，采用两侧平行布置的安装板作为核心承载结构，搭配横向连接的光轴与支撑件，保证整体机架的结构刚度与安装精度，所有安装孔位、连接位置均按照实际装配逻辑进行定位，确保各部件之间不存在干涉问题。传动部分的建模还原了主动辊筒、从动辊筒的完整结构，辊筒表面做了适配皮带安装的圆柱面处理，两端的轴承安装位、轴端连接结构均做了精细化建模，同时还原了端部的驱动连接结构，可清晰展示动力输入的连接方式。皮带部分采用柔性件建模逻辑，还原了蓝色输送皮带的包覆状态，贴合上下辊筒与支撑面，呈现出实际安装后的张紧形态，表面材质做了哑光橡胶质感的处理，还原工业皮带的真实视觉效果。两侧的张紧调节结构做了完整建模，包含调节螺杆、锁紧螺母、滑动安装座等细节，可直观展示皮带张紧度的调节原理，端部的手轮调节件也做了细节还原，符合小型输送设备的手动调节设计逻辑。驱动端的动力组件建模还原了驱动单元的安装位置与连接结构，清晰展示动力从驱动端传递到主动辊筒的传动路径。渲染阶段对不同部件做了差异化材质处理：机架安装板采用绿色喷塑金属材质，呈现出工业设备常用的漆面质感；辊筒、光轴、紧固件等采用金属材质，区分了加工面的亮面金属与非加工面的哑光金属质感；调节手轮、端盖等部件采用红色工程塑料材质，与绿色机架形成清晰的视觉区分，便于快速识别操作部件；输送皮带采用蓝色哑光橡胶材质，还原皮带的表面质感。整体渲染采用均匀的工业展示光照，无过度夸张的光影效果，清晰呈现所有结构细节，可直观展示设备的装配关系与工作原理。设计思路上聚焦小型输送场景的使用需求，整体结构紧凑，布局合理，兼顾了结构稳定性与调节便利性，所有部件均采用标准化的机械连接方式，符合常规输送设备的设计逻辑，可用于小型物料输送场景的方案展示、结构参考与教学演示。
