苹果带式输送提升设备结构设计

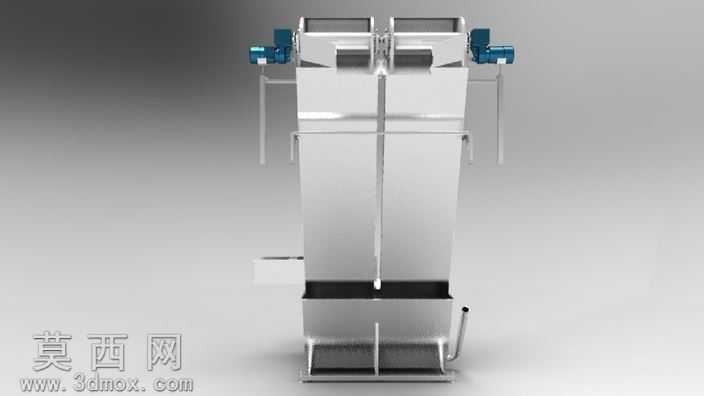

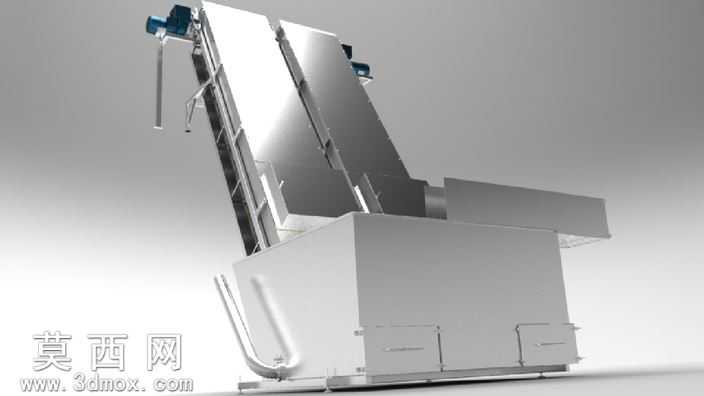

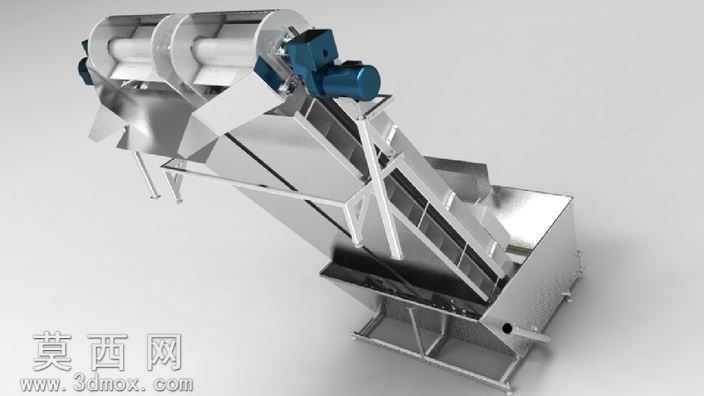

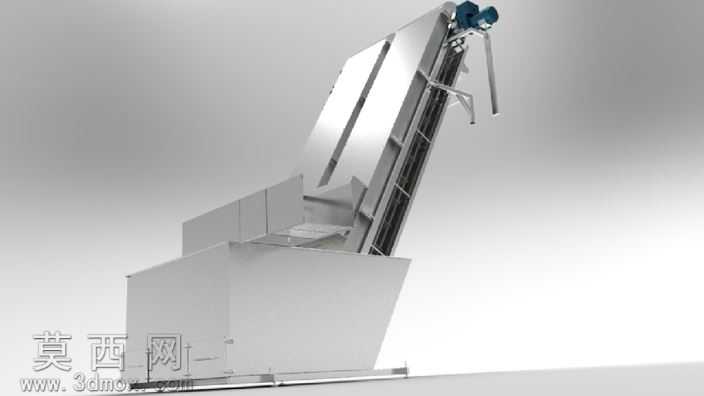

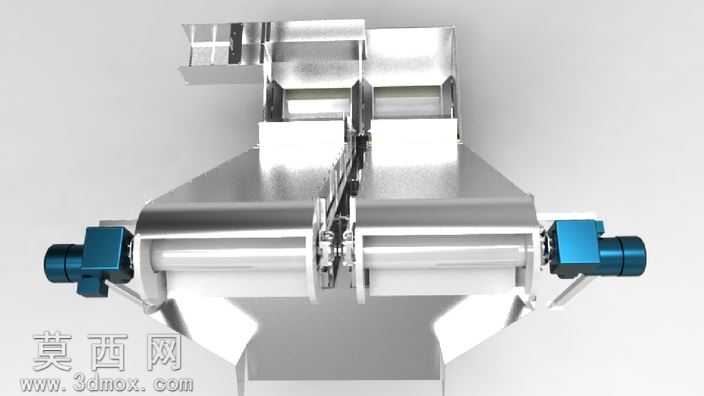

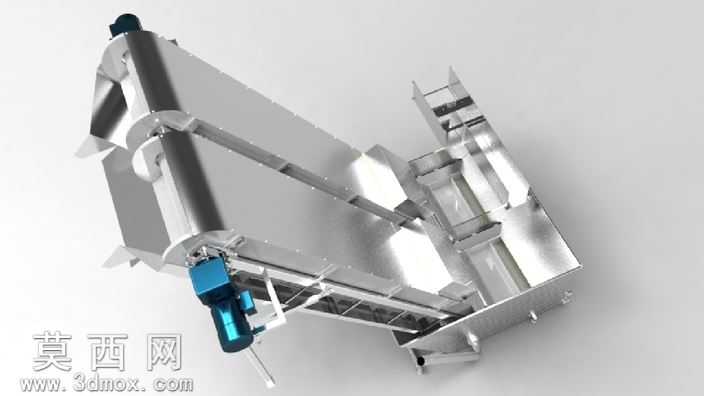

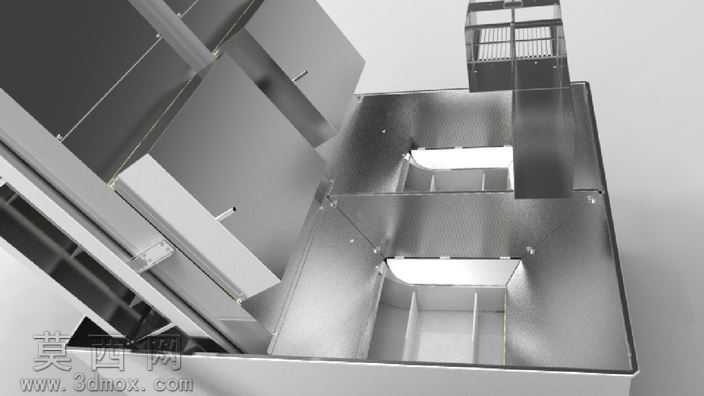

本作品为针对苹果物料输送场景设计的带式输送设备三维模型，整体采用倾斜提升式结构布局，建模阶段严格参照实际果蔬输送设备的工程比例搭建，完整还原了设备从低位接料、倾斜提升到高位排料的全流程结构。模型主体包含下部接料料斗、倾斜输送机架、双排平行输送皮带、上部驱动单元、侧边防护挡板、底部支撑机架几个核心模块，建模过程中对各部件的装配关系做了精准约束，驱动端的减速电机、传动辊筒、皮带张紧结构、机架支撑方管、料斗导流结构均做了精细化建模，没有遗漏关键装配细节。材质渲染阶段，与苹果接触的输送槽体、料斗部分采用食品级不锈钢材质表现，还原金属哑光磨砂的质感，皮带部分采用食品级PU带材质，呈现略带弹性的哑光塑胶质感，驱动电机部分做了铸铝外壳与深蓝色涂装的分色处理，机架支撑结构采用不锈钢方管材质，整体渲染光影柔和，清晰展现各部件的结构层次与材质差异。设计思路上，该设备针对苹果输送过程中易磕碰损伤的痛点，采用双带并行输送布局，单带额定处理量16立方米每小时，双带合计可达32立方米每小时的处理能力，倾斜段的角度经过反复测算，在保证提升效率的同时控制苹果滚落速度，接料端的料斗做了圆弧导流设计，降低苹果从接料工位落到输送带上的跌落高度，减少磕碰损伤，输送段侧边设置全高度防护挡板，避免输送过程中苹果滚落，排料端做了平缓过渡结构，保证苹果能够均匀有序地输送到下一排序工位，让后续分选工序的给料更加均匀稳定，提升整套分选线的运行效率。模型完整呈现了设备的核心结构逻辑，各部件的连接方式、安装位置均符合实际机械设计规范，能够直观展现该款苹果专用带式输送机的整体构造与工作原理。
