乘用车铝合金轮毂结构三维设计

　　在乘用车底盘行走系统的配套设计环节，轮毂作为连接轮胎与车桥轴头的核心承载部件，其结构合理性直接关系到整车行驶的安全性、操控稳定性与燃油经济性。日常做整车配套件建模时，这类16英寸规格的铝合金轮毂是民用紧凑级车型最常用的选型之一，适配多数家用轿车、小型SUV的原厂配置需求，也广泛用于售后改装市场的常规替换场景。

　　从实际装车的功能逻辑来看，这款轮毂的设计首先要满足轴头安装的匹配要求，中心孔直径72.6mm的尺寸设定，对应多数欧系、自主紧凑车型的轴头凸台规格，安装时可以直接与轴头端面贴合，保证同轴度精度，避免高速行驶时出现轮端抖动的问题。5孔114.3的节圆直径参数，是民用车型非常通用的螺栓孔分布规格，适配M12或M14规格的轮毂螺栓，安装时螺栓孔的倒角结构可以引导螺栓顺利对位，同时分散螺栓紧固时的接触面应力，避免长期使用后螺栓孔周边出现应力裂纹。

　　轮辋部分的宽度设定为7.5英寸，ET值45的偏距设计，是经过装车边界校核的参数：这个偏距值可以保证轮毂安装后，轮面与翼子板基本齐平，既不会因为偏距过小导致轮辋突出翼子板造成剐蹭，也不会因为偏距过大让轮辋向内缩进，蹭到避震筒、下摆臂等悬挂部件，同时还能匹配205/55R16、215/55R16等多个常用规格的民用轮胎，胎圈座的台阶结构完全符合国标轮辋轮廓要求，安装轮胎时可以保证胎圈卡合到位，高速行驶时不会出现轮胎脱圈的风险。

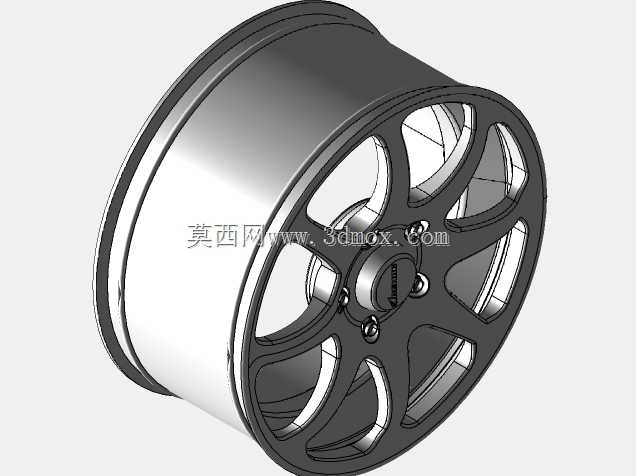

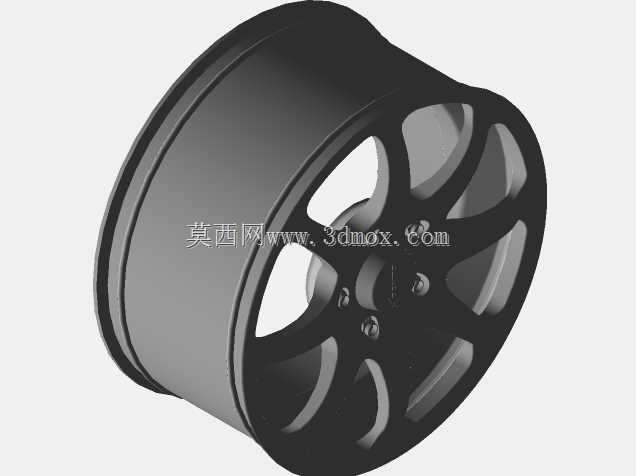

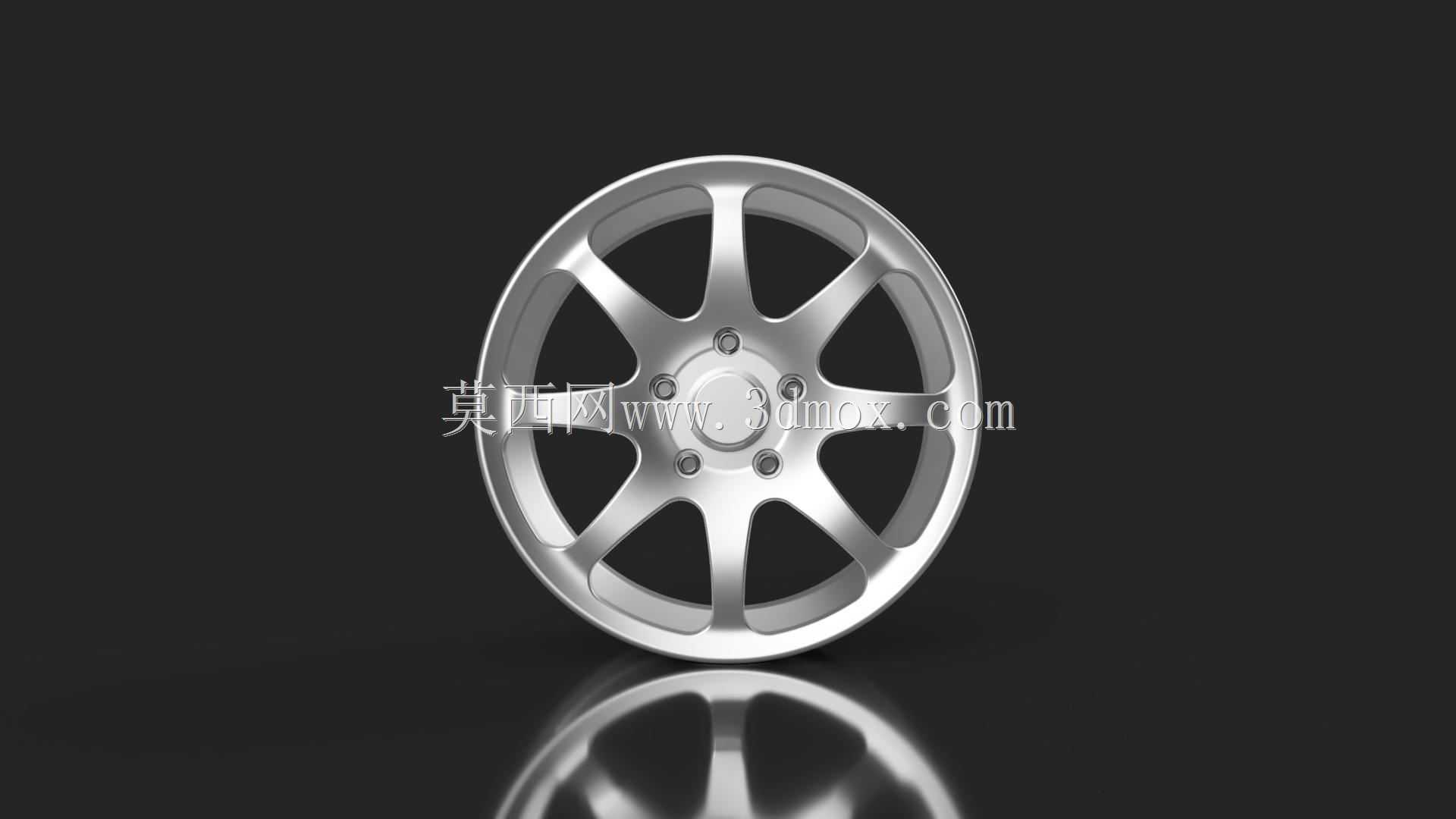

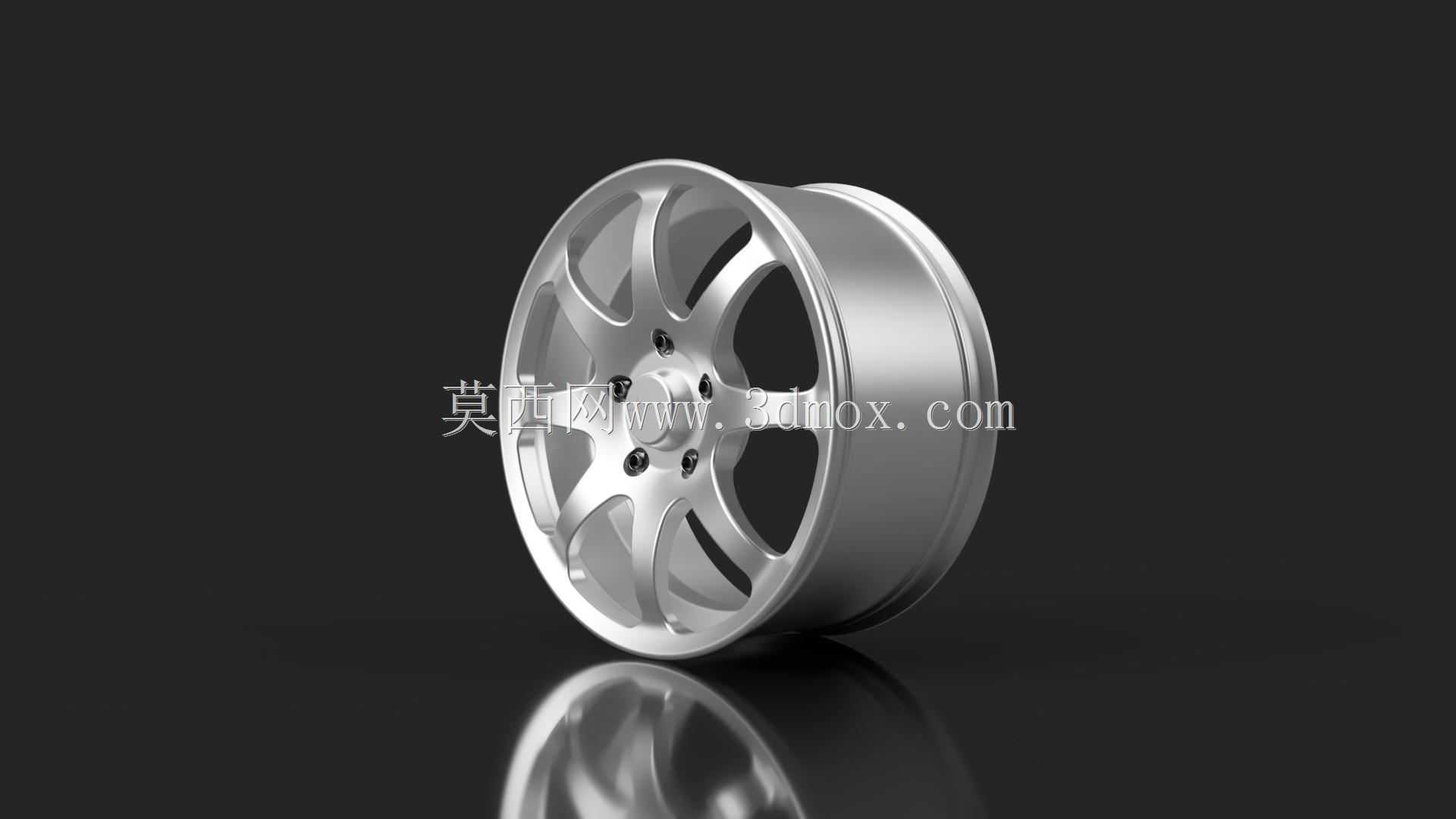

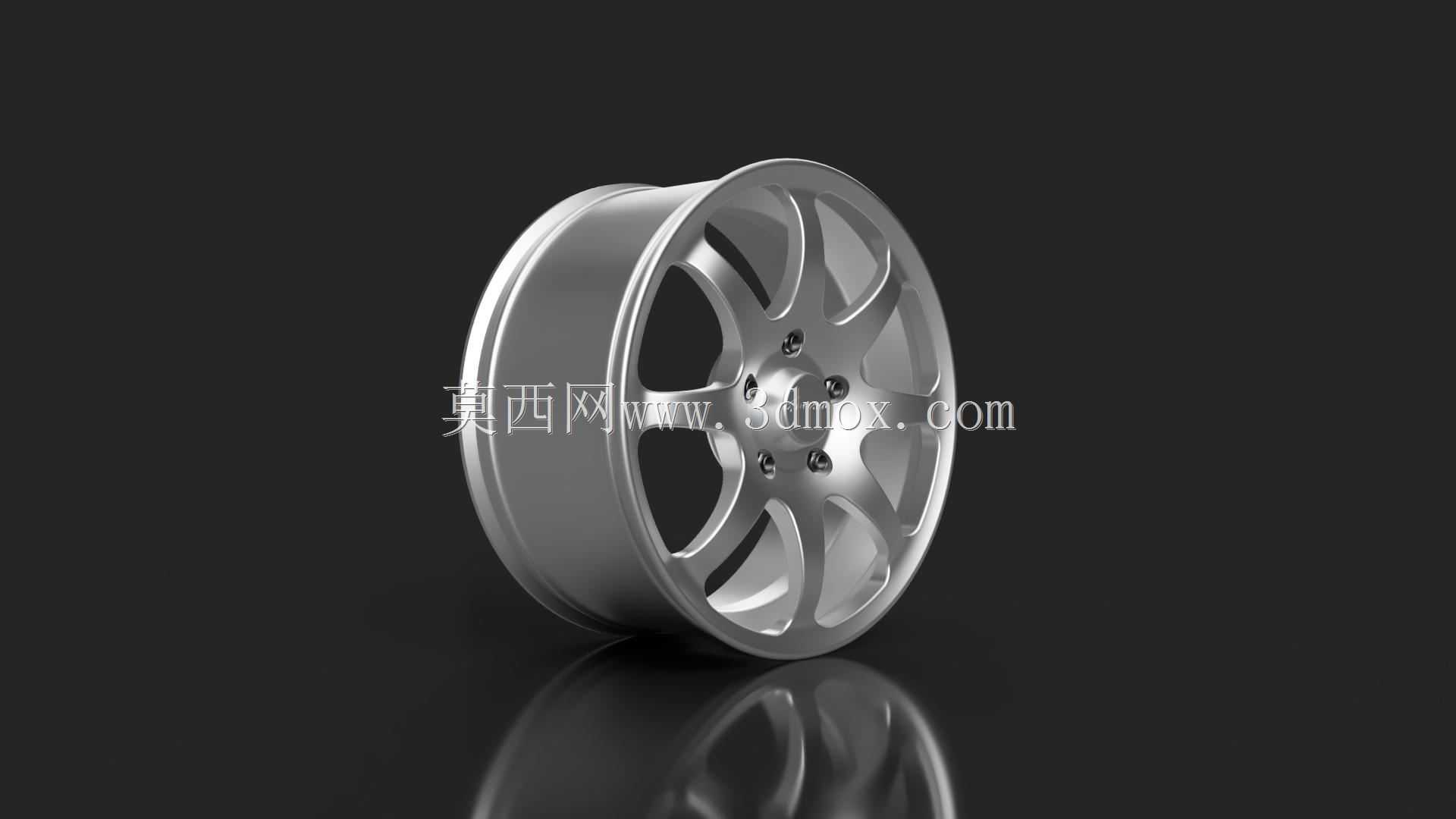

　　辐条的造型设计并非单纯追求外观效果，七辐的镂空结构首先是为了平衡重量与强度：铝合金材质本身密度低于钢制轮毂，辐条之间的镂空区域可以进一步降低簧下质量，提升悬挂系统的响应速度，同时每根辐条的截面都做了变厚度设计，靠近轮心安装盘的位置厚度更大，向轮辋边缘延伸时逐渐收薄，这种变截面结构可以在保证辐条抗弯、抗扭强度的前提下，尽可能减少材料用量，同时镂空区域也能为刹车系统留出足够的散热空间，车辆连续制动时，刹车卡钳与刹车盘产生的热量可以通过辐条间隙快速流通散出，避免刹车热衰减影响制动性能。

　　建模过程中需要重点关注几个安装边界的细节：安装盘的端面平面度要控制在0.1mm以内，保证轮毂与轴头贴合时没有间隙，避免紧固螺栓后出现安装应力；螺栓孔的位置度公差要控制在0.05mm以内，保证五个螺栓可以顺利穿入，不会出现强行对位导致的螺栓剪切应力；轮辋的胎圈座直径公差要严格符合行业标准，过大会导致轮胎安装困难，过小则会导致轮胎密封不严出现慢漏气的问题。另外轮辐背面的减重槽设计，也要避开应力集中区域，不能因为减重而削弱辐条根部的结构强度，毕竟车辆过坑洼路面、过减速带时，轮辐根部要承受来自地面的垂直冲击与侧向力，结构强度不足很容易出现辐条断裂的安全隐患。

　　从实际应用场景来看，这类铸造铝合金轮毂除了民用原厂装车，也适用于售后维修替换、入门级外观改装等场景，对应的三维模型可以用于整车总装布置时的干涉校核、刹车系统改装时的空间匹配验证，也可以作为轮毂生产厂家开模前的结构验证参考，建模时还原的所有安装尺寸、轮廓细节，都能直接对接后续的工程分析、模具设计环节，不需要二次修正尺寸。
