8J规格17寸乘用车铝合金轮毂结构设计

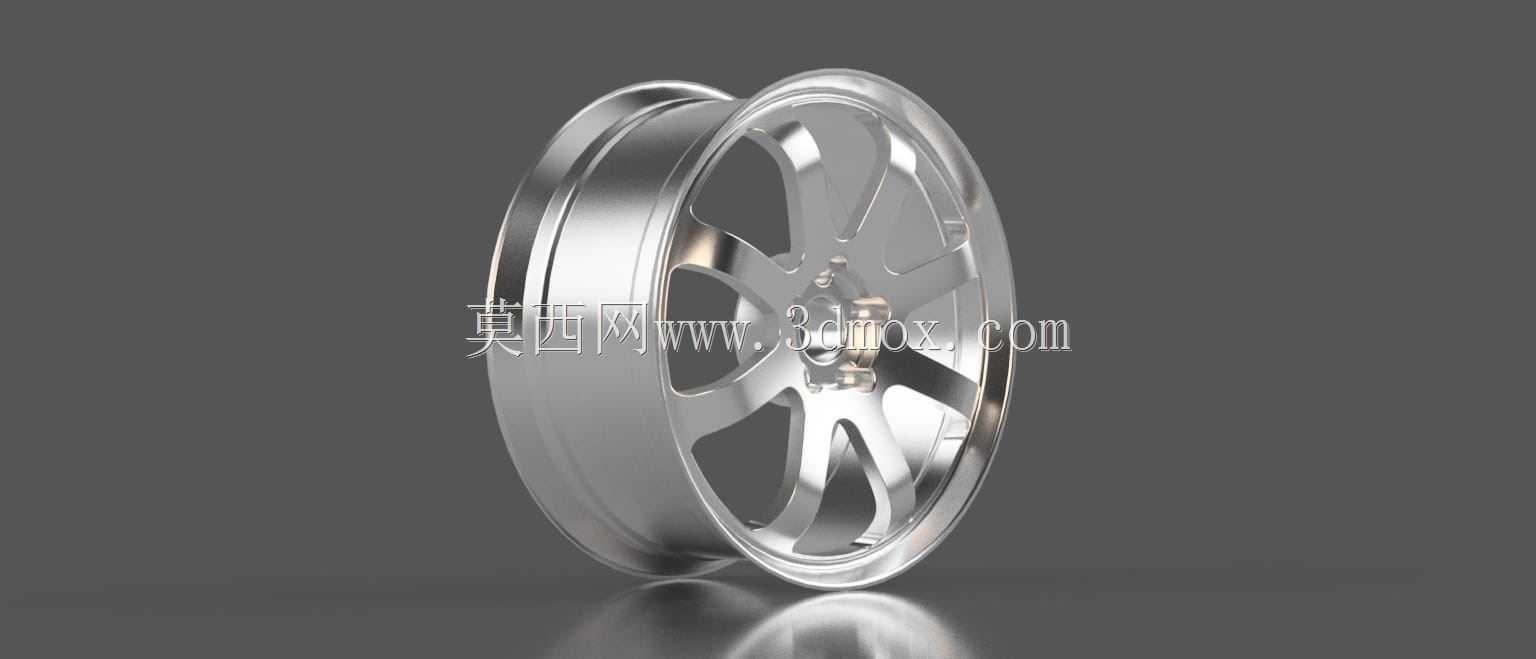

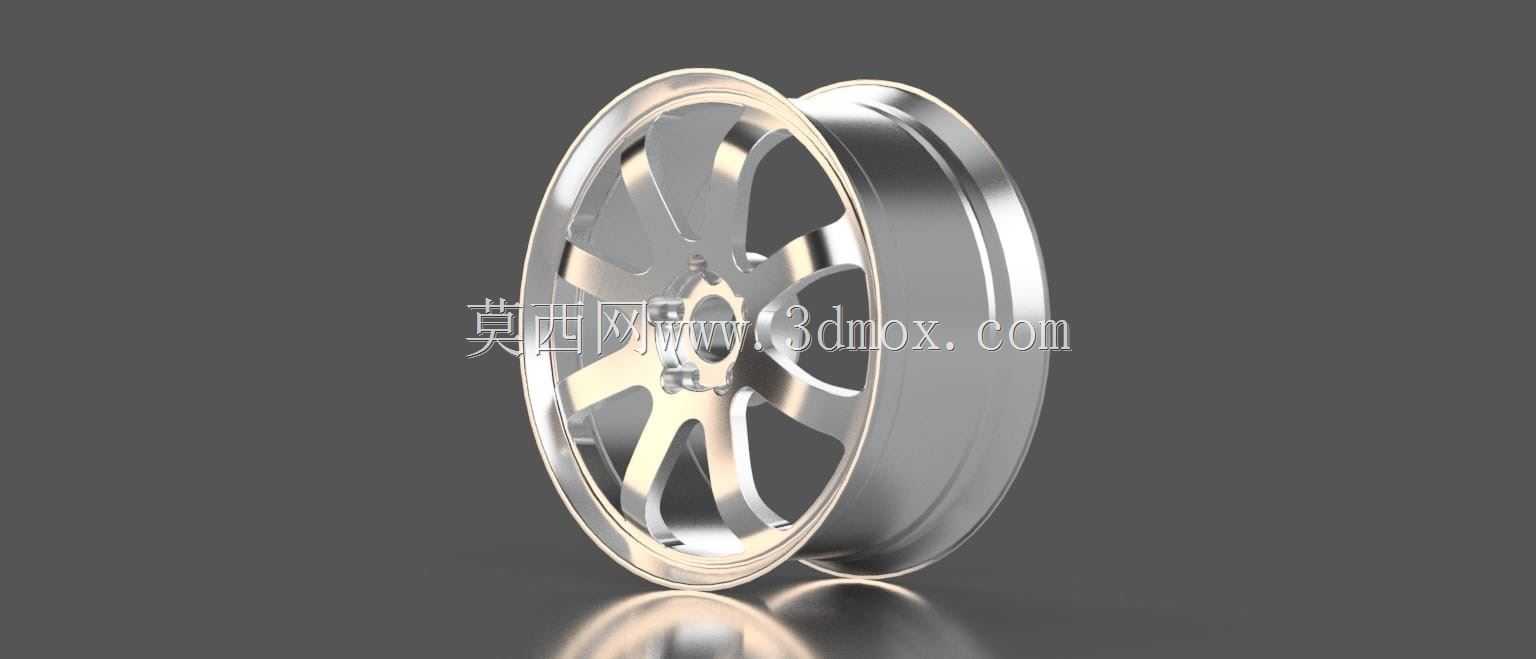

　　在乘用车底盘行走系统的配套设计环节，轮毂作为连接轮胎与车轴的核心承载构件，其结构合理性直接决定整车行驶的安全性、操控稳定性与NVH表现，本次设计的8J宽度17寸铝合金轮毂，主要适配紧凑型家用轿车、入门级运动型乘用车的改装与原厂配套场景，可匹配宽度225mm至245mm区间的民用子午线轮胎，覆盖日常城市通勤、轻度非铺装路面行驶、常规高速巡航等多数民用车辆使用场景。从安装边界来看，该轮毂孔距设定为5*100，即采用5颗螺栓固定的安装形式，相邻螺栓孔中心所在分度圆直径为100mm，偏距ET30意味着轮毂安装面与轮辋中心面的偏移量为30mm，安装后轮距相比原厂同尺寸轮毂有小幅外扩，可在不超出翼子板边界的前提下提升车辆过弯时的侧倾支撑能力，

　　同时避免转向时轮胎与轮拱内衬、避震筒身发生运动干涉，单轮额定承载质量对应6kg的自重控制，在同尺寸铸造铝合金轮毂中处于中等偏上的轻量化水平，可有效降低簧下质量，提升悬挂系统的响应速度。设计过程中优先考虑了轮辐的力学传递路径，采用五组双辐条的结构布局，每组辐条从轮毂中心的安装盘位置向外平滑延伸至轮辋边缘，辐条截面采用变厚度设计，靠近安装盘的受力集中区域厚度更大，向轮辋过渡区域逐步收窄厚度，既保证了螺栓预紧力、路面冲击载荷的均匀传递，也避免了应力集中导致的辐条断裂风险，同时辐条之间的镂空区域预留了足够的刹车系统散热空间，可适配直径不超过330mm的原厂单活塞浮动刹车卡钳，以及同尺寸的改装四活塞刹车卡钳，不会出现轮毂与卡钳的刮擦问题。

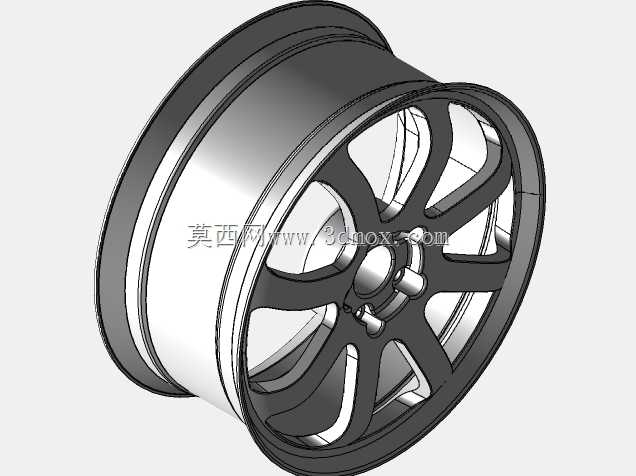

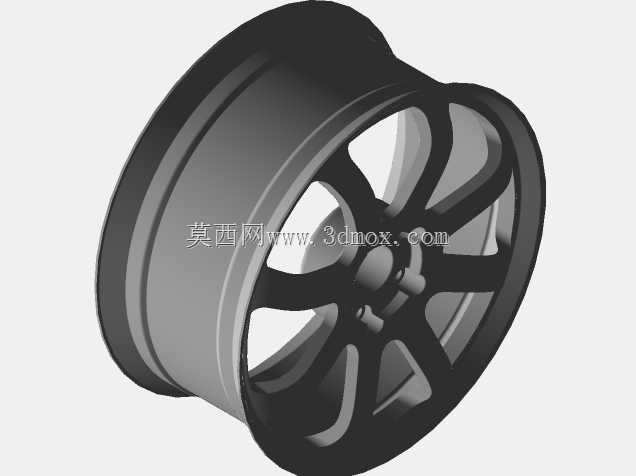

　　轮辋部分采用标准的深槽轮辋结构，胎圈座位置设计有符合行业标准的凸峰结构，可在轮胎充气后牢牢卡紧胎圈，避免高速行驶或紧急变线时轮胎脱圈的风险，轮辋边缘做了小幅度的加厚处理，可应对日常行驶中路肩剐蹭、路面碎石冲击的损伤，降低轮辋变形漏气的概率。中心孔位置的加工精度控制在0.02mm以内，可匹配对应车型的中心孔套环，保证轮毂转动时的动平衡精度，减少高速行驶时的方向盘抖动问题。在实际选型匹配过程中，需要重点核对车辆的原厂孔距、中心孔直径、偏距范围，避免出现安装后轮毂突出翼子板、转向干涉、螺栓受力不均等问题，同时该轮毂的载荷等级需要匹配车辆的单轮最大轴荷，保证满载行驶时的结构强度。从建模逻辑来看，整个轮毂采用参数化建模方式构建，

　　轮辋的轮廓曲线、辐条的曲面过渡、螺栓孔的位置分布均可通过参数调整快速适配不同尺寸、不同孔距的衍生型号，轮辐表面的曲面做了连续曲率处理，既满足后续抛光、电镀或者喷涂的表面工艺要求，也减少了行驶过程中的空气紊流，降低风阻带来的能耗损失。气门嘴安装位置预留了标准的橡胶气门嘴安装孔，也可兼容铝合金防爆气门嘴的安装，位置设置在两组辐条之间的镂空区域，方便后续充气、胎压检测模块的安装与维护。整个结构在设计阶段经过了径向载荷疲劳测试、弯曲疲劳测试、13度冲击测试的仿真验证，对应民用车辆的全生命周期使用强度要求，可满足日常行驶的各类工况需求。
