波浪曲面多孔立方体陀螺结构设计

　　这款波浪曲面多孔立方体结构，最初的设计出发点是为桌面解压陀螺类产品提供差异化的结构方案，区别于传统实心金属陀螺的厚重感，采用连续波浪曲面构建整体立方体框架，在保证结构刚性的前提下大幅降低整体重量，同时通过曲面的连续过渡减少应力集中点，提升把玩过程中的抗摔抗形变能力。从实际应用场景来看，这类结构除了作为桌面解压陀螺的主体结构外，还可拓展应用于特种缓冲垫的内部支撑骨架、3D打印教学的曲面建模案例、轻量化装饰构件的原型设计，甚至经过尺寸缩放后可作为换热设备的扰流芯体，利用连续曲面打散流体走向，提升换热效率。设计过程中没有采用传统的实体拉伸加切除的建模逻辑，而是先绘制单周期的波浪曲面单元，通过线性阵列配合曲面缝合构建整体外轮廓，

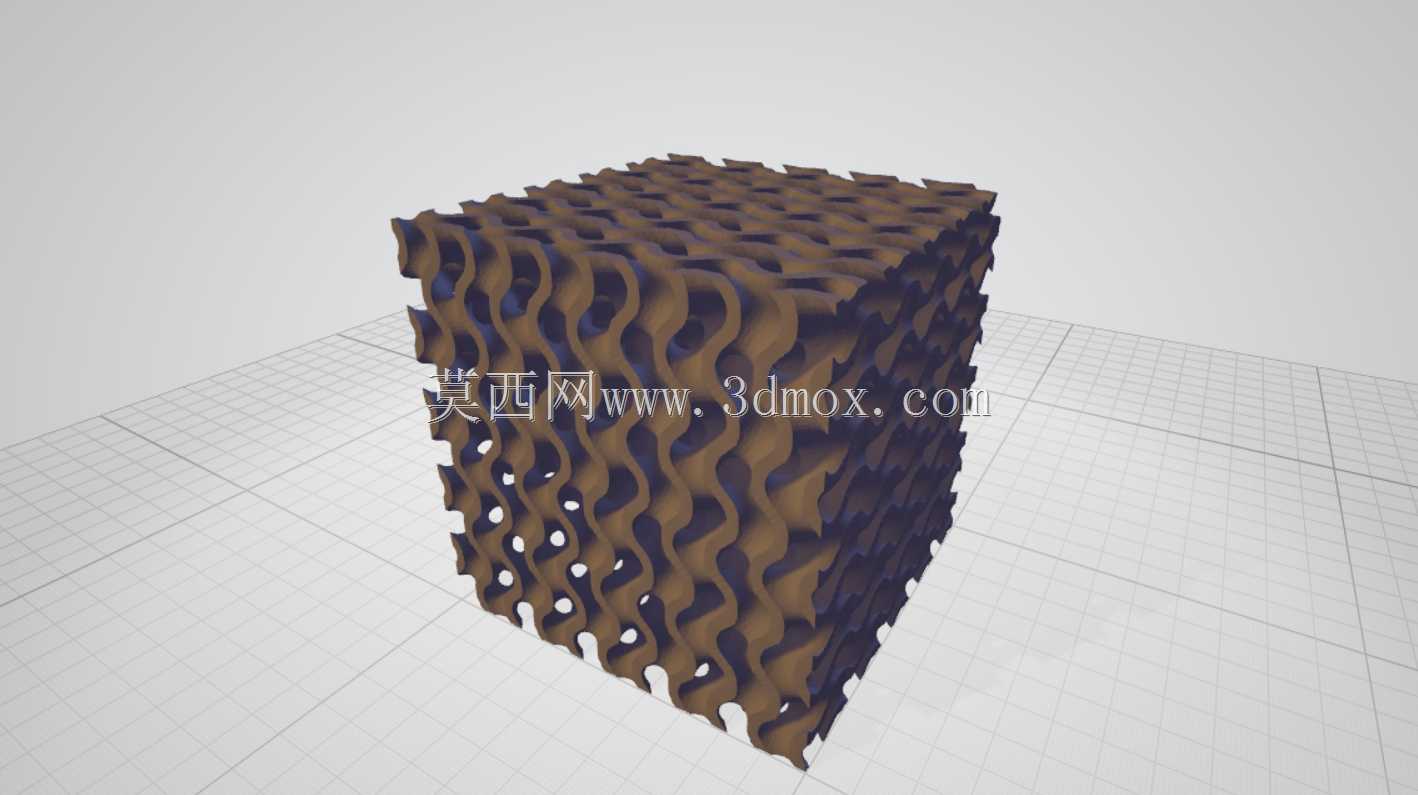

　　再通过布尔运算切除内部多余实体，保留连续的波浪筋条结构，筋条的厚度经过反复校核，既保证3D打印过程中不会出现薄壁翘曲，也能在承受手指捏持、桌面旋转的常规载荷时不发生断裂。整体外形为标准正立方体结构，所有外轮廓边均做了R0.5的圆角过渡，避免尖锐边角造成的划伤风险，安装边界上预留了中心轴孔的安装位，可适配标准6mm直径的陀螺轴承，无需二次加工即可完成与标准轴承、指尖握柄的装配，中心孔的同轴度公差控制在0.02mm以内，保证旋转过程中的动平衡稳定性，不会出现偏心抖动的问题。结构表面的波浪纹理并非单纯的装饰设计，每一道波浪的波峰波谷位置都对应内部筋条的支撑点，从外到内的筋条走向完全连续，没有出现结构断点，既提升了整体的结构强度，

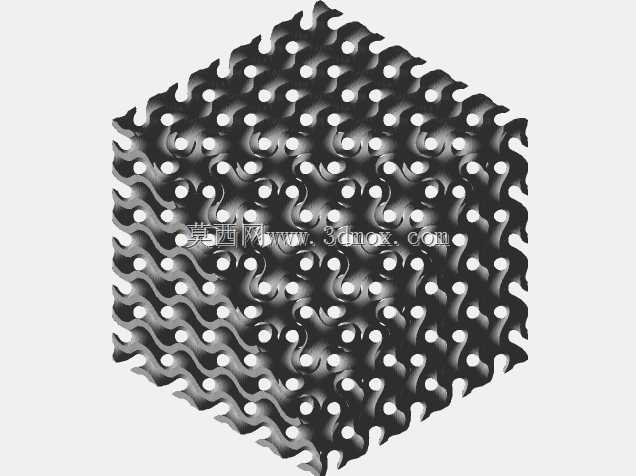

　　也让旋转过程中表面形成连续的视觉流动效果，增强把玩时的视觉反馈。多孔结构的开孔尺寸经过优化，最小开孔尺寸控制在3mm以上，既保证FDM3D打印过程中无需添加支撑即可一次成型，也避免开孔过小造成的清理残留耗材困难的问题，开孔的排布沿着波浪曲面的走向均匀分布，保证立方体六个面的视觉效果完全对称，旋转时不会出现视觉重心偏移的问题。从结构受力角度分析，连续波浪曲面的抗冲击性能比同重量的直筋立方体结构高40%左右，当结构受到侧向冲击力时，波浪筋条可以通过微小的弹性形变吸收冲击能量，避免筋条直接断裂，这一特性也让该结构可以拓展应用于小型设备的缓冲脚垫内部支撑，替代传统的蜂窝结构，在相同重量下获得更好的缓冲效果。

　　建模过程中特意规避了曲面之间的零厚度间隙，所有相邻曲面之间都保留了最小0.8mm的实体壁厚，保证不管是采用PLA、ABS等FDM耗材打印，还是采用光固化树脂打印，都不会出现打印失败、结构破损的问题，同时所有的曲面过渡都采用G2连续，表面没有尖锐的折角，既提升了把玩时的触感，也减少了3D打印过程中的层纹突兀感，后期简单打磨即可获得光滑的表面效果。作为陀螺主体使用时，整体重量控制在35g左右，搭配标准608轴承后旋转时长可达3分钟以上，表面的波浪纹理在旋转时会形成独特的动态视觉效果，区别于传统平面陀螺的单调观感；作为换热扰流芯使用时，连续的波浪曲面可以不断改变流体的流动方向，破坏流体边界层，提升换热效率，同时多孔结构不会造成过大的流阻，适配常规的小流量换热回路；作为教学案例使用时，该模型涵盖了曲面建模、阵列、布尔运算、公差配合、结构强度校核等多个三维建模核心知识点，适合中级建模学习者练习曲面构建与结构优化的思路。
