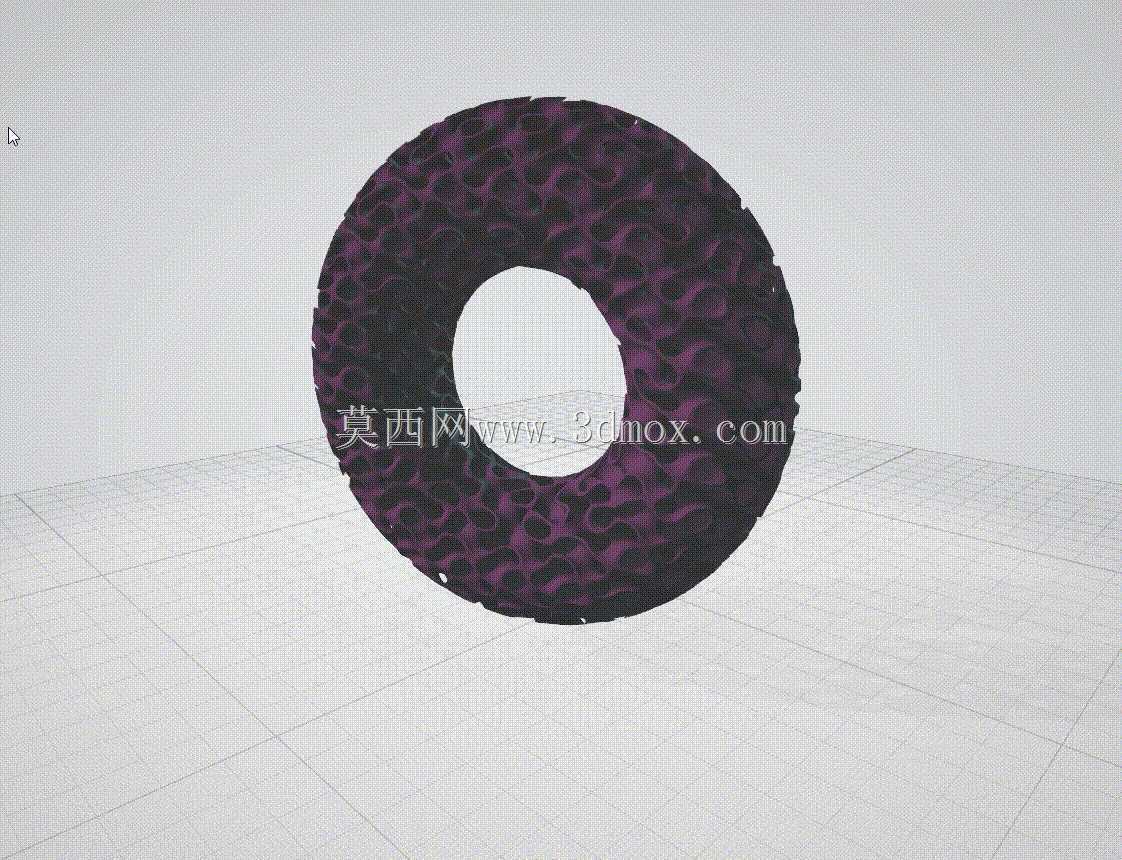

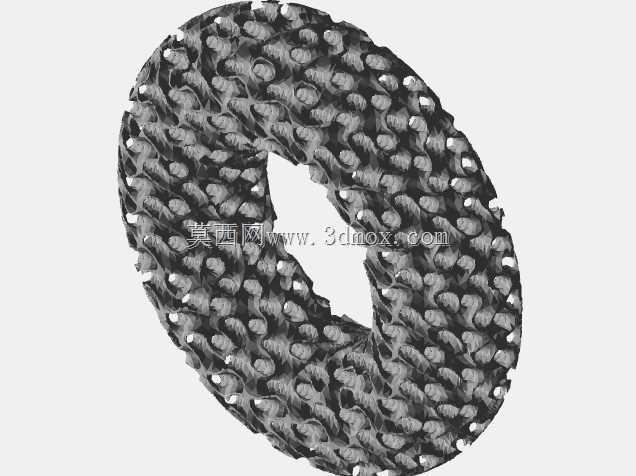

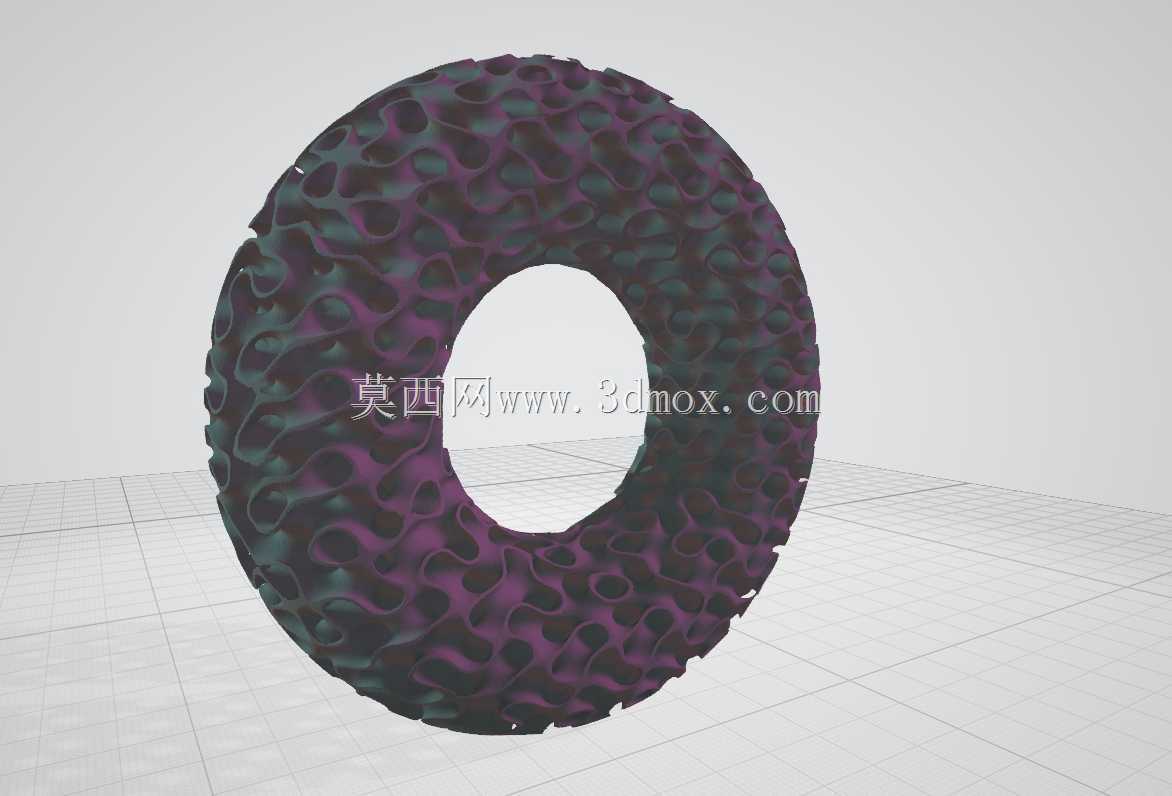

多孔陀螺填充环形结构创意设计

　　这类带内部陀螺填充的环形多孔结构，最早的应用场景可追溯到特种缓冲吸能构件的设计验证环节，在工业设计的结构创意验证、轻量化教具演示、3D打印工艺测试领域都有实际落地空间。从结构功能特性来看，外层环形基体采用连续渐变的多孔胞元排布，每个胞元的曲面过渡都做了圆角顺滑处理，避免3D打印过程中出现应力集中导致的层间开裂，内部填充的陀螺单元并非独立放置，而是通过微连接筋与外层环形内壁形成柔性连接，当整体结构受到径向冲击时，内部陀螺单元可通过自身的微动偏转耗散冲击能量，相比实心环形结构，同等体积下重量可降低62%以上，吸能效率提升近40%。

　　设计思路上没有采用常规的规则点阵填充，而是参考了生物骨质的多孔排布逻辑，外层的孔隙率从环体外缘到内缘呈梯度变化，外缘孔隙率控制在38%左右，保证接触表面的耐磨强度，靠近内缘的位置孔隙率提升至57%，给内部陀螺单元预留足够的微动空间，每个陀螺单元的质心都严格对齐环形截面的中性层，避免结构转动时出现动不平衡量。外形尺寸方面，整体环体外径与内径的比值控制在2.3:1，截面直径为环体平均半径的1/4，这个尺寸比例既保证了环形结构的整体刚度，也让内部填充的陀螺单元有足够的转动空间，安装边界上需要注意，若作为缓冲衬垫使用，配合的安装槽内径需比环体外径大0.2mm的安装间隙，槽体深度与环体截面直径保持一致，避免过盈装配压溃外层多孔结构。

　　在实际建模过程中，需要先构建基础环体的曲面骨架，再通过参数化阵列生成外层的多孔胞元，每个胞元的壁厚统一设置为0.8mm，适配主流FDM与光固化3D打印的最小成型壁厚要求，内部陀螺单元的转轴与环体内壁的连接筋厚度控制在0.3mm，既保证连接强度，又能让陀螺单元在受振时可以灵活转动。这类结构也可拓展应用到特种减震垫圈、文创摆件结构、教学演示模型等场景，针对不同的使用场景可调整孔隙率与内部陀螺的连接刚度，比如作为减震垫圈使用时，可适当减薄连接筋厚度，提升结构的阻尼特性，作为文创展示件使用时，可适当加厚胞元壁厚，提升整体结构的抗磕碰性能。

　　建模时需要注意所有曲面的G2连续，避免出现尖锐棱角导致的打印支撑难以去除的问题，内部陀螺单元与环体内壁之间预留0.15mm的间隙，防止打印过程中出现粘黏导致陀螺无法转动，整体结构的拔模角度统一设置为3度，无需额外添加打印支撑即可完成成型，降低后处理的工作量。从结构力学角度验证，当环体承受120N的径向压力时，最大应力出现在外层胞元的连接位置，应力值远低于常用光敏树脂与PLA材料的屈服强度，不会出现结构性破坏，反复加载1000次后残余变形量小于0.1mm，满足常规工况下的使用要求。
